2-2
2
1
헤드를 탈착위치로 이동시킵니다 .
[ 장치 ]-「헤드」탭을열고 ,화면우측상부의
[ 선두헤드일괄변경 ] 버튼을눌러서선두헤드로
변경합니다 .
582 0 4-N5- 0 0
e
2
일괄교환 대차를 탈착합니다 .
비상정지버튼을누르고 ,일괄교환대차를탈착해
주십시오 .
3
노즐을 분리합니다 .
1. 노즐을분리하기수월한위치로헤드를이동시
켜주십시오 .
2. 노즐탈장착툴의클램프를「Open」상태로합
니다 .
3. 툴의마킹을정면으로하고 ,스프링홀더에들
어가도록위치를맞춰서 ,위로밀어올립니다 .
4. 정면의헤드번호와툴의마킹 No 가맞는지
확인하고 ,클램프를「Close」상태로해서밑
으로당깁니다 .
5720 3-N5 - 00
4
필요한 작업을 실시합니다 .
노즐과샤프트의유지보수를실시해주십시오 .
5
노즐을 장착합니다 .
1. 노즐세팅위치대응표를참조해서노즐을탈장
착툴로되돌려주십시오 .
2. 탈착할때와반대순으로노즐을장착합니다 .
n
요점
노즐의 세팅위치를 모를 경우는 ,「셋업」화면의 유틸리티내
의 [ 노즐보기 ] 버튼을 눌러서 확인해 주십시오 .

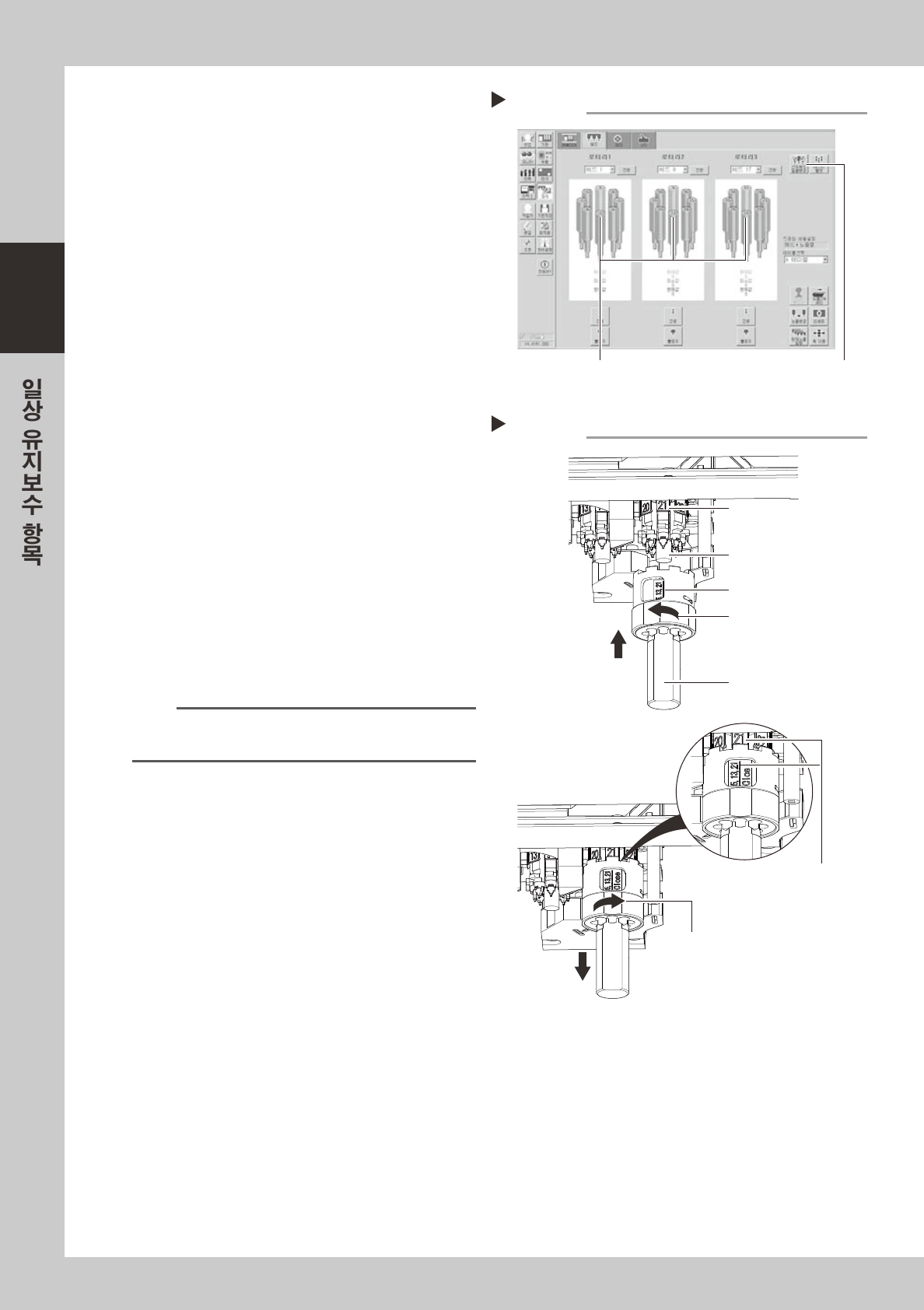

선두 헤드의 일괄변경
Step 1
[선두헤드 일괄변경]버튼헤드 H5, H13, H21이
작업자쪽으로 배치된다
노즐의 분리
Step 3
마킹 「5, 13, 21」
노즐 탈장착 툴
「Open」 상태로 한다
「Close」 상태로 한다
정면의 헤드와 툴의
마킹No가 맞는지
확인한다
작업자쪽의 정면헤드
스프링 홀더
2-3
2

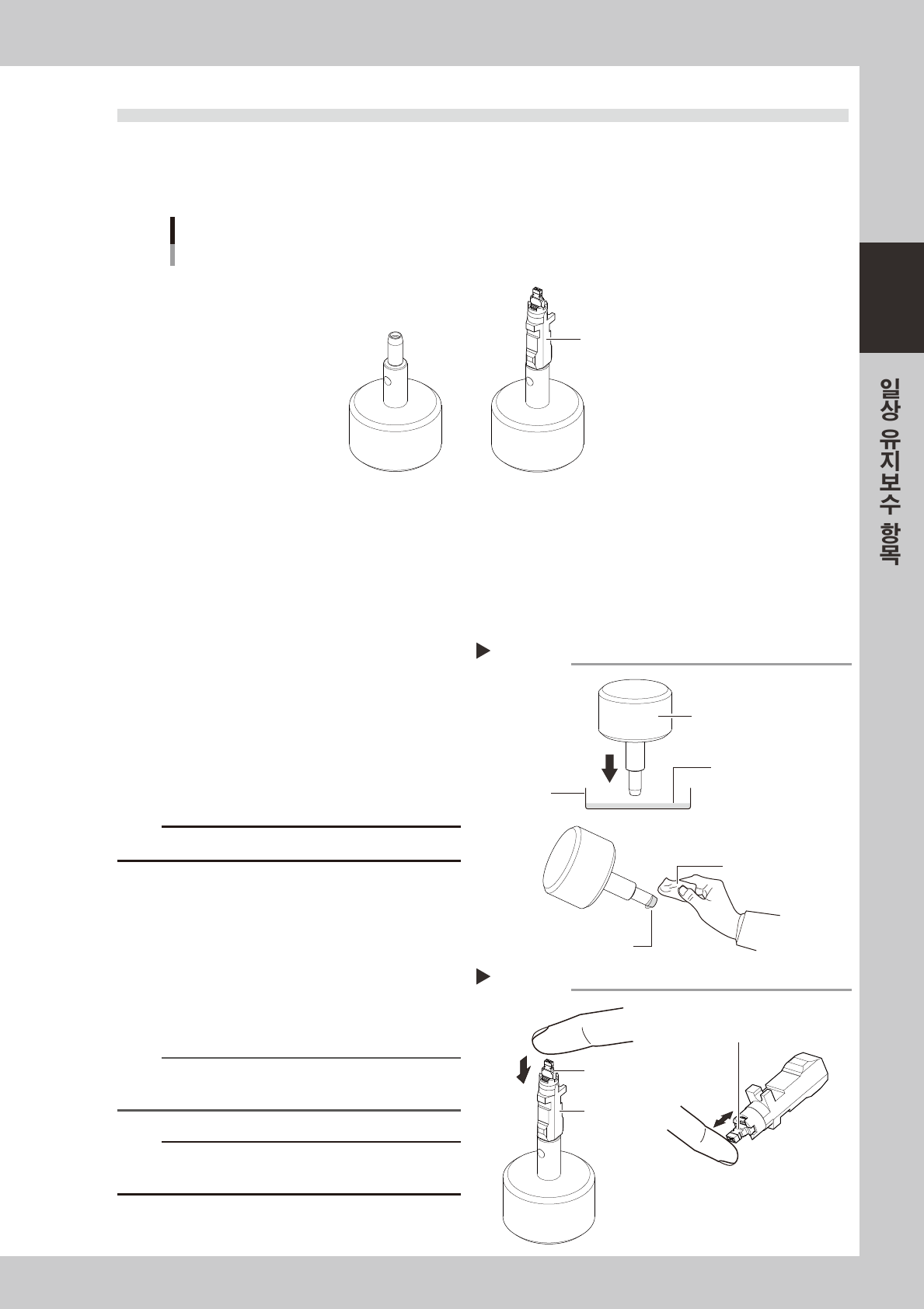

노즐 급유 툴의 사용방법
노즐의 버핑부에 터빈유를 급유할 때 , 노즐 급유 툴 ( 이후 툴이라고 함 ) 을 사용하면 손쉽게 도포할 수가
있습니다 . 노즐 세정후에 , 이 툴을 사용해서 버핑부에 급유하면 효과적입니다 . 노즐 급유 툴의 사용방법은
다음과 같습니다 .
노즐 미장착 상태
노즐
노즐 장착 상태
노즐 급유 툴
57204-N 2 -0 0
█
대상 노즐
사용 가능 : 501A, 502A, 510A/500A, 511A, 512A, 513A
사용 불가 : 503A/A514, 506A/517A, YS 시리즈용 30X 계 , 31X 계 노즐 등
1
트레이에 터빈유를 넣습니다 .
적당한트레이에깊이가1mm 정도되도록터빈유
(VG32) 를넣어주십시오 .
2
툴의 선단부에 터빈유를 적십니다 .
툴의선단에터빈유를적시고 ,주위에흘러내리는
여분의터빈유는종이와이퍼등으로닦아주십시
오.
c
주의
종이와이퍼는먼지가나지않는것을사용해주십시오 .
57205-N5-00
3
노즐에 급유합니다 .
1. 노즐을툴에세팅하고 ,노즐선단을한번만
버핑시킵니다 .
2. 노즐을툴에서분리하고 ,4~5 번버핑시켜서
터빈유를스며들게합니다 .
57206-N 2 5 -00
n
요점
이 툴을 사용하면 , 약 8 번까지 연속해서 노즐의 버핑부에
터빈유를 도포할 수가 있습니다 .
c
주의
손에기름이묻어있지않은상태에서실행하시고 ,노즐선단
에기름이나먼지등이부착되지않도록주의해주십시오 .
노즐 급유 툴
Step 2
터빈유 (깊이 1mm)
여분의 터빈유를 닦아낸다
노즐 급유 툴
트레이
종이 와이퍼
노즐에 급유
Step 3
노즐
(한 번)
노즐 버핑부 (선단)
4∼5번 버핑시킨다
2-4
2

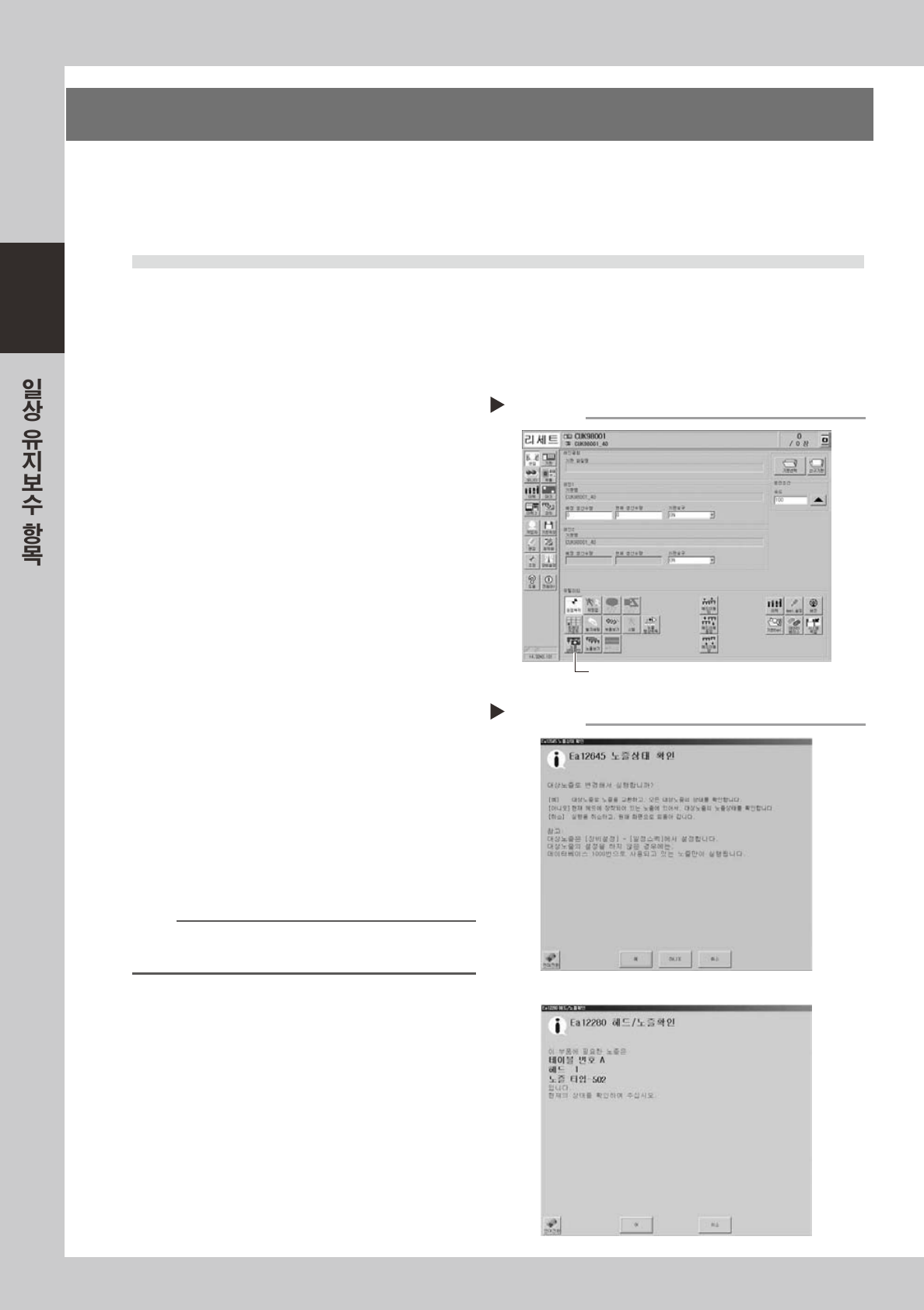

1. 노즐상태의 확인
노즐선단에솔더가묻어있거나 ,노즐구멍이막혀있으면흡착에러와인식에러가발생하는경우가있습니다 .
또한 ,노즐의버핑동작 ( 스프링동작 ) 이둔해지면흡장착에러의원인이됩니다 .이러한에러를막기위해 ,
각노즐을정기적으로정검
•
청소하여주십시오 .
1.1 소프트웨어로 확인하기
■ 노즐오염의 확인방법 ([ 노즐상태확인 ] 버튼을 사용 )
여기에서 설명하는「노즐오염」이란 , 노즐 선단에 솔더 등이 묻어서 빛이 나는 상태를 말합니다 . 이것은 ,
빛이 나는 부분을 부품으로 잘못 인식해 버리는 원인이 됩니다 . 따라서 , 부품이 없는 상태에서 노즐 선단을
카메라로 인식시켜 , 노즐의 오염정도를 판단하는 툴로서「노즐상태확인」을 실행하여 주십시오 .
e
1
헤드를 이동합니다 .
비상정지버튼을눌러서노즐을교환하기쉬운
위치로헤드를이동시켜주십시오 .
2
[ 노즐상태확인 ] 버튼을 누릅니다 .
1. 비상정지를해제합니다 .
2.「셋업」화면을열고 ,유틸리티내의[ 노즐상태
확인 ] 버튼을눌러주십시오 .
58200-N5-00
3
실행할 내용을 선택합니다 .
메시지내용을확인하고 ,해당버튼을선택해주
십시오 .
■ [ 예 ] 를 선택한 경우
자동노즐체인지를실행해서모든해당노즐을확인합
니다 .
■ [ 아니오 ] 를 선택한 경우
현재헤드에장착되어있는노즐중에서수동노즐교환
으로설정되어있는노즐만확인합니다 .
582 0 1-N5 - 00
4
메시지를 확인합니다 .
메시지를확인하고「NG」일경우는노즐의청소
를실행하여주십시오 .
n
요점
일반적으로 , 출하시의 설정에서「노즐상태확인」대상은
「Type 502A 노즐」로 되어 있습니다 .
실행내용의 선택
Step 3
[아니오]의 경우
[노즐상태확인] 버튼
Step 2
[노즐상태확인] 버튼
