■ 노즐막힘의 확인방법 ([ 장치 ] -「헤드」탭 화면을 사용한다 )
여기에서설명하는「노즐막힘」이란노즐구멍에솔더등이묻어서 ,부품이없음에도불구하고부압이상승해버리는상태
를말합니다 .그결과 ,미실장등의원인이될가능성이있습니다 .노즐막힘의확인을아래의순서대로실행하여주십시
오 .아래에Type502A 의예로설명합니다 .
n
요점
하기의 예 이외의 헤드와 노즐별 정보는 후술의「1.1.1 노즐 해방시의 진공레벨」을 참조해 주십시오 .
e
1
노즐을 장착합니다 .
비상정지버튼을누르고 ,모든테이블및헤드에
Type502A 노즐을장착하여주십시오 .
노즐스테이션을겸비하고있는장비는[ 노즐변
경 ]버튼을눌러서노즐을교환하여주십시오 .
58202-N5-10
2
수치를 리세트합니다 .
[ 장치 ]-「헤드」탭을열고 ,화면우측하단의
[ 리세트 ]버튼을눌러서 ,진공레벨의수치를
리세트시켜주십시오 .테이블을선택해서모든
테이블에서실시합니다 .
3
부압을 발생시킵니다 .
[ 장치 ]-「헤드」탭화면에서 ,모든헤드의
[ 진공 ]버튼을ON 하고 ,수치가상승하면5~10
초후에OFF 해주십시오 .테이블을선택해서
모든테이블에서실시합니다 .
n
요점
고속 (HS) 헤드의 경우에만 , 1 개 단위로 부압을 발생시켜
서 확인해 주십시오 .
4
수치를 확인합니다 .
헤드의화면상에적색글자로표시된「최대값」의
수치를테이블을전환해서전부확인해주십시오 .
확인한수치가75 이하면정상범위이내입니다 .
만약 ,75 를넘을경우는 ,노즐구멍이더러워져
있을가능성이있으므로청소해주십시오 .
582 03-N5 - 00
n
요점
노즐구멍의 청소후에 상기 Step1~4 를 실행해도 정상치가 되지 않을 경우는 , 스플라인 샤프트안이 오염되어 있을 가능성이
있습니다 .
부압발생
Step 1~3
[노즐변경]버튼
테이블 선택
[리세트]버튼 [진공]버튼
부압확인
Step 4
2-6
2
1.1.1 노즐 해방시의 진공레벨
하기의 표에서 나타내는 수치는 , 진공압을 이용한 수치입니다 .
에어원과 환경에 따라서 수치가 다소 달라지므로 , 유지 보수시의 참고값으로서 사용하여 주십시오 .
■
개방상태 규격치 일람
헤드 타입 노즐 개방상태 규격치 비고
멀티 (MU) 헤드
Type500A 180 이하
표준 노즐Type501A 120 이하
Type502A 75 이하
Type510A 180 이하
협인접 노즐
Type511A 150 이하
Type512A 100 이하
Type513A 60 이하
Type503A/Type514A
⁎
30 이하
Type504A/Typ e515A
⁎
30 이하
Type506 A/Type517A
⁎
40 이하
Type507A/Type518 A
⁎
30 이하
노즐 없음 30 이하
고속 (HS) 헤드
Type501A 120 이하
표준 노즐
Type502A 75 이하
Type510A 165 이하
협인접 노즐
Type511A 140 이하
Type512A 100 이하
Type513A 75 이하
노즐 없음 50 이하
이형 (FL) 헤드
Type601A 120 이하
Type602 A 75 이하
Type603A
⁎
30 이하
Type604A
⁎
30 이하
O 링 있음
Type605A
⁎
30 이하
Type606A
⁎
40 이하 V 컷 있음
노즐 없음 30 이하
n
요점
⁎표시 노즐은 상기의 규격치를 넘으면 , 헤드내의 에어 경로가 더러워져 있을 가능성이 높습니다 .
2-7
2
1.2 육안으로 확인하기
육안으로 확인하는 방법에는 , 헤드로부터 각 노즐을 빼서 확인하는 방법과 노즐 스테이션에서 노즐을 빼서
확인하는 방법의 2 가지가 있습니다 .

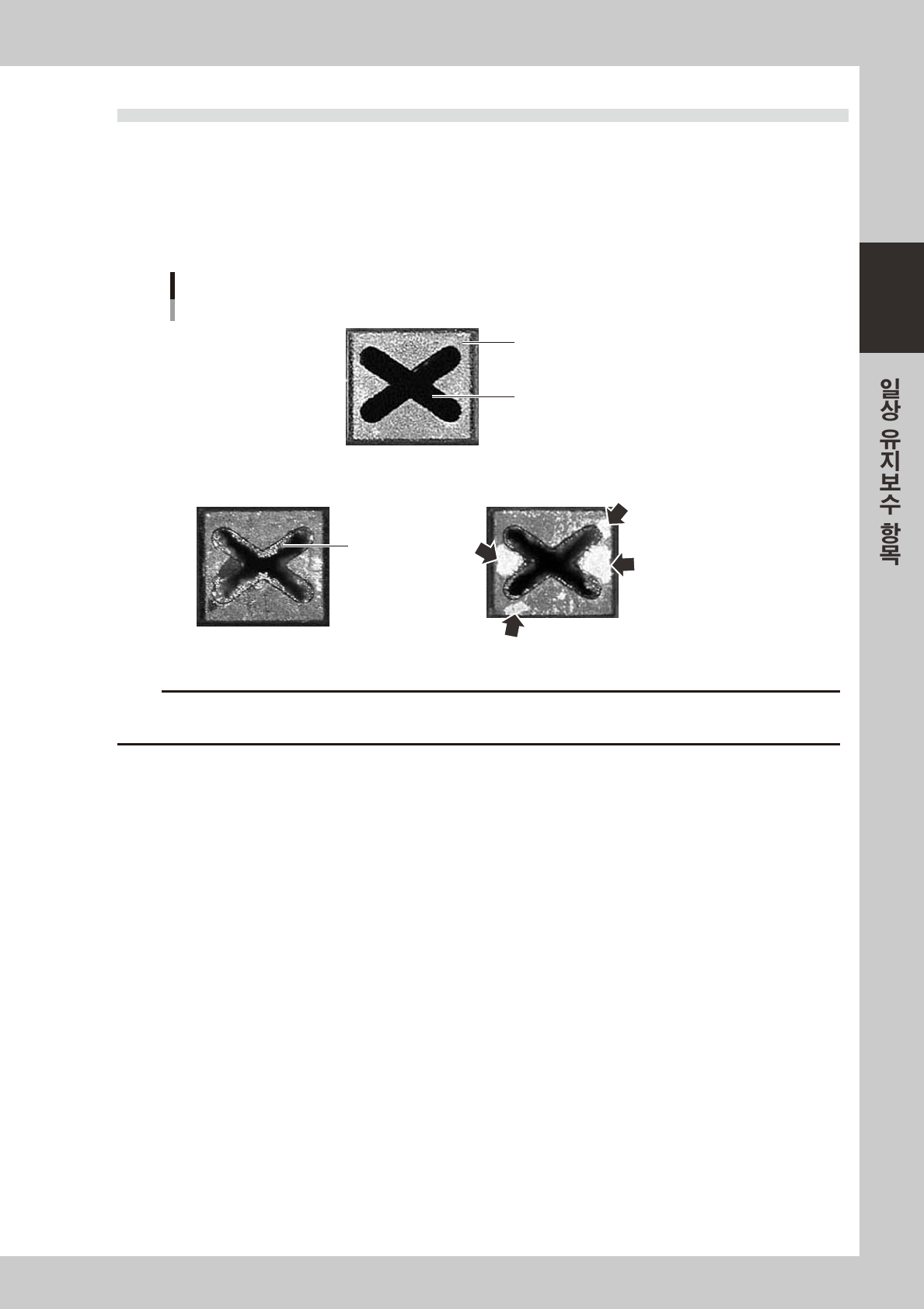

■ 노즐을 빼서 확인할 때의 포인트
빼낸노즐을돋보기등으로확대해서다음과같은NG 상태인지의여부를확인해주십시오 .확인결과가NG 일경우 ,
노즐을청소해주십시오 .
노즐 선단부
노즐 구멍에 솔더가
부착되어 있다
노즐 선단(평면)에
솔더가 부착되어 있다
노즐 구멍
노즐상태의 확인 포인트
◆ 정상인 상태
NG　개구부가 막혀 있는 상태 NG　선단이 빛나고 있는 상태
5720 0- N5 -00
c
주의
상기의확인을한상태에서NG 라고판단된경우는 ,노즐의개구부및선단부를청소해주십시오 .
청소방법에관해서는제 3 장「1.2노즐의청소」를참조해주십시오 .
■ 헤드로부터 각 노즐을 빼서 확인하는 방법
1.노즐을빼기쉬운위치에헤드를이동시켜서 ,손으로노즐을빼주십시오 .
2.확인및노즐청소가완료되면 ,노즐의방향에주의해서원위치에세팅합니다 .
■ 노즐 스테이션에서 노즐을 빼서 확인하는 방법
1.모든노즐을노즐스테이션에수납합니다 .
2.「장치」화면의[ 노즐 STN 셔터 ] 버튼을눌러서 ,노즐을탈착가능한상태로합니다 .
3.확인및노즐청소가완료되면 ,노즐을원위치에되돌린후에[ 노즐STN 셔터 ] 버튼을누릅니다 .
