1.1.1 노즐 해방시의 진공레벨

하기의 표에서 나타내는 수치는 , 진공압을 이용한 수치입니다 .

에어원과 환경에 따라서 수치가 다소 달라지므로 , 유지 보수시의 참고값으로서 사용하여 주십시오 .

■

개방상태 규격치 일람

헤드 타입 노즐 개방상태 규격치 비고

멀티 (MU) 헤드

Type500A 180 이하

표준 노즐Type501A 120 이하

Type502A 75 이하

Type510A 180 이하

협인접 노즐

Type511A 150 이하

Type512A 100 이하

Type513A 60 이하

Type503A/Type514A

⁎

30 이하

Type504A/Typ e515A

⁎

30 이하

Type506 A/Type517A

⁎

40 이하

Type507A/Type518 A

⁎

30 이하

노즐 없음 30 이하

고속 (HS) 헤드

Type501A 120 이하

표준 노즐

Type502A 75 이하

Type510A 165 이하

협인접 노즐

Type511A 140 이하

Type512A 100 이하

Type513A 75 이하

노즐 없음 50 이하

이형 (FL) 헤드

Type601A 120 이하

Type602 A 75 이하

Type603A

⁎

30 이하

Type604A

⁎

30 이하

O 링 있음

Type605A

⁎

30 이하

Type606A

⁎

40 이하 V 컷 있음

노즐 없음 30 이하

요점

⁎표시 노즐은 상기의 규격치를 넘으면 , 헤드내의 에어 경로가 더러워져 있을 가능성이 높습니다 .

2-7

1.2 육안으로 확인하기

육안으로 확인하는 방법에는 , 헤드로부터 각 노즐을 빼서 확인하는 방법과 노즐 스테이션에서 노즐을 빼서

확인하는 방법의 2 가지가 있습니다 .

■ 노즐을 빼서 확인할 때의 포인트

빼낸노즐을돋보기등으로확대해서다음과같은NG 상태인지의여부를확인해주십시오 .확인결과가NG 일경우 ,

노즐을청소해주십시오 .

노즐 선단부

노즐 구멍에 솔더가

부착되어 있다

노즐 선단(평면)에

솔더가 부착되어 있다

노즐 구멍

노즐상태의 확인 포인트

◆ 정상인 상태

NG　개구부가 막혀 있는 상태 NG　선단이 빛나고 있는 상태

5720 0- N5 -00

주의

상기의확인을한상태에서NG 라고판단된경우는 ,노즐의개구부및선단부를청소해주십시오 .

청소방법에관해서는제 3 장「1.2노즐의청소」를참조해주십시오 .

■ 헤드로부터 각 노즐을 빼서 확인하는 방법

1.노즐을빼기쉬운위치에헤드를이동시켜서 ,손으로노즐을빼주십시오 .

2.확인및노즐청소가완료되면 ,노즐의방향에주의해서원위치에세팅합니다 .

■ 노즐 스테이션에서 노즐을 빼서 확인하는 방법

1.모든노즐을노즐스테이션에수납합니다 .

2.「장치」화면의[ 노즐 STN 셔터 ] 버튼을눌러서 ,노즐을탈착가능한상태로합니다 .

3.확인및노즐청소가완료되면 ,노즐을원위치에되돌린후에[ 노즐STN 셔터 ] 버튼을누릅니다 .

2-8

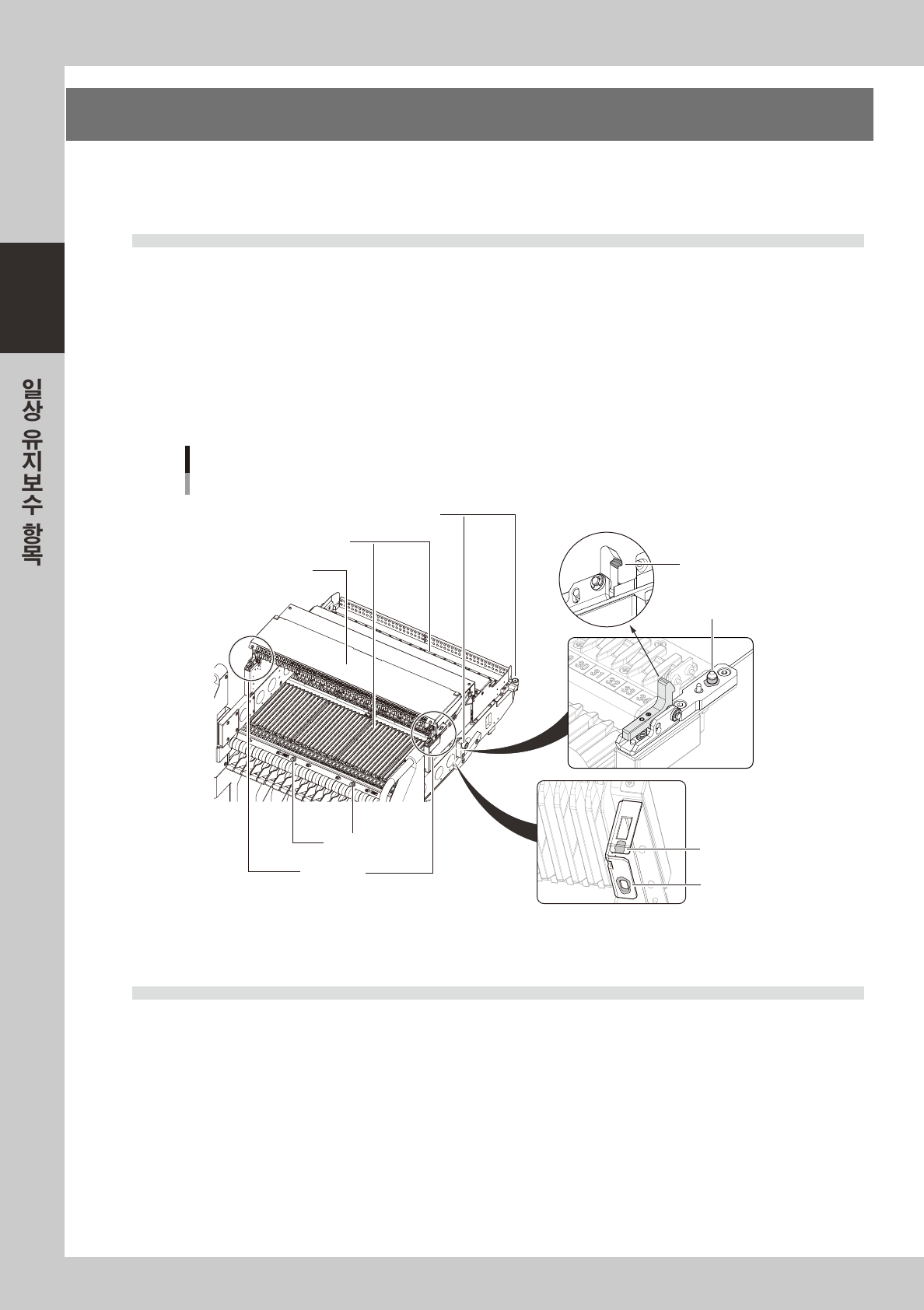

2. 일괄교환 대차의 청소와 급유

피더플레이트상에칩과이물질이떨어져있으면 ,피더세팅을할때이물질이끼여서흡착위치의틀어짐을발생

시키는원인이됩니다 .이것을방지하기위해정기적으로점검

•

청소할것을권장합니다 .

2.1 피더 플레이트의 청소

■ 청소기로 청소

1.일괄교환대차를장비로부터탈착합니다 .

2.가정용청소기등을사용해서칩이나종이테잎등으로인해발생하는미세한먼지등을흡인해서청소합니다 .

■ 버큠 ASSY 로 청소

1.일괄교환대차를장비에장착합니다 .

2.옵션인버큠ASSY(KHY-M88V0-A0X) 를대차앞면의에어커넥터에접속합니다 .

3.칩이나종이테잎등으로인해발생하는미세한먼지등을흡인해서청소해주십시오 .

플레이트 전체를 청소한다

가이드 레일 커버

클램프 부

일괄교환 대차의 청소와 급유

도포 부위

도포 부위(안쪽)

캠 폴로어(좌우 2군데씩)

에어 커넥터

57201-N5-10

2.2 그 외의 급유개소

■

캠 폴로어의 급유 (1 회 / 매월 )

피더 플레이트를 청소할 때 , 윗 그림의 캠 폴로어 ( 롤러부 ) 에 구리스 (NSL) 를 엷게 도포해 주십시오 .

도포후에는 , 롤러부에 칩 등의 부착 여부를 확인해 주십시오 .

■

가이드 레일 커버 클램프부의 청소와 급유 (1 회 /3 개월 )

피더 플레이트의 청소시에 , 윗 그림의 도포개소 (8 군데 ) 의 청소와 급유를 실시해 주십시오 .

1. 종이 와이퍼 등으로 오래된 구리스를 닦아냅니다 .

2. 면봉 등에 구리스 (NSL) 를 묻혀서 , 적당하게 도포해 주십시오 .
