제 3 장 정기적인 유지보수 항목
목차
1. 매주 3-1
1.1 노즐의 점검 3-1
1.1.1 버핑부의점검 3-1
1.1.2 노즐판스프링의상태확인 3-2
1.1.3 노즐판스프링의교환 3-3
1.2 노즐의 청소 3-8
1.2.1 노즐버핑부의청소 3-8
1.2.2 노즐에어경로의청소 3-9
1.2.3 노즐선단부의청소 3-10
1.3 멀티 카메라 조명 보호 글래스의 청소 3-11
2. 매월 3-12
2.1 로터리부 3-13
2.1.1 로터리부의청소 3-13
2.1.2 로터리부의초음파세척 3-16
2.2 X 축부 3-19
2.2.1 X 축볼스크류의청소
•
급 유（ 4 빔） 3 - 1 9
2.2.2 X 축볼스크류의청소
•
급유 (2 빔 ) 3-21
2.2.3 X 축가이드의청소
•
급유 (4 빔 ) 3-23
2.2.4 X 축가이드의청소
•
급유 (2 빔 ) 3-25
2.3 Y 축부 3-26
2.3.1 Y 축가이드의청소
•
급유 (4 빔 ) 3-26
2.3.2 Y 축가이드의청소
•
급유 (2 빔 ) 3-28
2.4 컨베이어부 , 그 외 3-29
2.4.1 기판센서 3-29
2.4.2 피더들뜸센서 3-29
3. 3 개월 3-30
3.1 MU 헤드 3-30
3.1.1 에어필터의청소와교환 3-30
3.2 HS 헤드 3-31
3.2.1 에어필터의청소와교환 3-31
3.3 FL 헤드 3-32
3.3.1 에어필터의청소와교환 3-32
3.3.2 스플라인샤프트의청소와급유 3-33
3.3.3 볼스크류의청소와급유 3-33
3.4 흡기 팬의 필터 3-34
3.4.1 필터의청소 3-35
4. 6 개월 3-36
4.1 카메라 조명 유니트의 청소 3-36
4.1.1 피듀셜카메라 3-36
4.1.2 멀티카메라 3-37
4.1.3 사이드뷰카메라 3-38
4.1.4 사이드뷰카메라(HS 헤드 ) 3-39
5. 1 년 3-40
5.1 MU 헤드 3-40
5.1.1 스플라인샤프트의세척 3-40
5.2 HS 헤드 3-42
5.2.1 볼케이지및메인샤프트의청소와급유 3-42
5.2.2 시저스기어의청소와급유 3-43
5.2.3 클러치와후크부의청소와급유 3-44
5.2.4 전환밸브부개스킷의청소 3-45
5.3 FL 헤드 3-46
5.3.1 스플라인샤프트의세척 3-46
5.3.2 시저스기어의청소와급유 3-47
5.4 컨베이어 반송부 3-48
5.4.1 컨베이어벨트의점검과가이드의청소 3-48
5.5 W 축부 3-50
5.5.1 W 축볼스크류의청소
•
급유 3-50
5.5.2 W 축가이드의청소
•
급유 3-51
5.5.3 6 각스플라인의청소
•
급유 3-52
5.6 PU 축 3-53
5.6.1 PU 축볼스크류의청소
•
급유 3-53
5.7 컨트롤러부 3-54
5.7.1 필터의청소 3-54
5.8 에어 / 미스트 필터 3-55
5.8.1 필터및컵의청소 3-55
3-1
3
1. 매주
여기에서는매주간격으로실행하는점검
•
청소를중심으로설명합니다 .
1.1 노즐의 점검
버핑동작 ( 스프링 동작 ) 의 불량은 흡착 에러의 원인이 됩니다 . 이를 방지하기 위해 각 노즐을 점검해 주십
시오 .
1.1.1 버핑부의 점검
노즐의 버핑 상태를 확인하여 주십시오 . 눌러봐서 정상으로 돌아오면 문제가 없습니다만 , 복귀동작이 나쁘
면 흡착에러와 인식에러 등이 발생합니다 .
c
주의
노즐의선단부를눌러서확인할때에는 ,너무세게누르지마십시오 .1mm 정도눌러서원상태로돌아오면문제없습니다 .

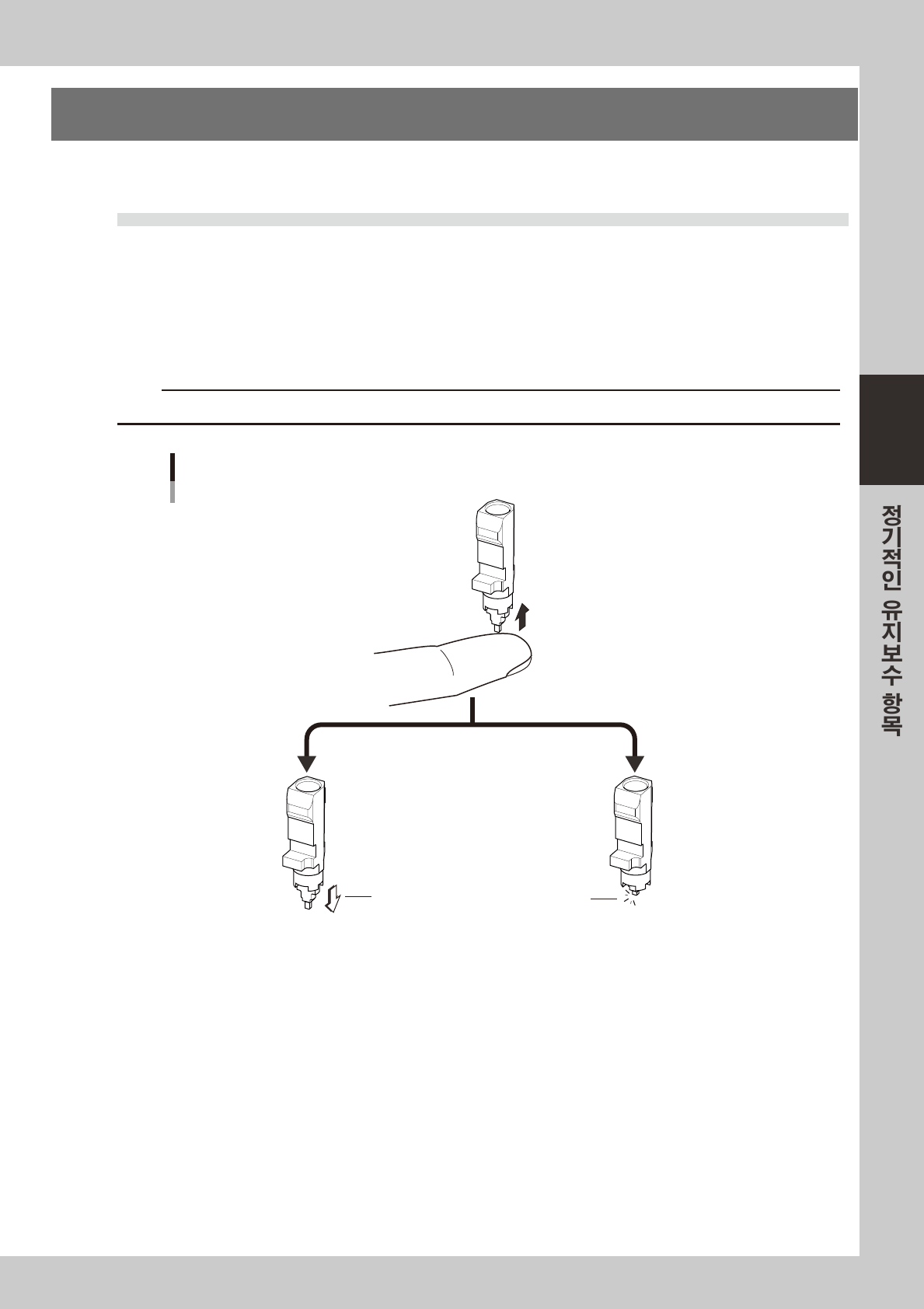

노즐의 버핑상태
Type502A 노즐의 예
노즐 선단부를 손가락으로 누른다
원상태로 돌아온다
복귀 동작이 나쁘다
복귀되지 않는다
OK
NG
57300- N5 -00
