1. 매주
여기에서는매주간격으로실행하는점검
•
청소를중심으로설명합니다 .
1.1 노즐의 점검
버핑동작 ( 스프링 동작 ) 의 불량은 흡착 에러의 원인이 됩니다 . 이를 방지하기 위해 각 노즐을 점검해 주십
시오 .
1.1.1 버핑부의 점검
노즐의 버핑 상태를 확인하여 주십시오 . 눌러봐서 정상으로 돌아오면 문제가 없습니다만 , 복귀동작이 나쁘
면 흡착에러와 인식에러 등이 발생합니다 .
c
주의
노즐의선단부를눌러서확인할때에는 ,너무세게누르지마십시오 .1mm 정도눌러서원상태로돌아오면문제없습니다 .
노즐의 버핑상태
Type502A 노즐의 예
노즐 선단부를 손가락으로 누른다
원상태로 돌아온다
복귀 동작이 나쁘다
복귀되지 않는다
OK
NG
57300- N5 -00
3-2
3
1.1.2 노즐 판스프링의 상태확인
노즐 판스프링의 유지력이 안정되지 않으면 , 흡착 , 인식 , 탑재 모두에 악영향을 미칩니다 . 노즐 판스프링의
노즐 유지상태를 정기적으로 점검하여 주십시오 .
■ 노즐 판스프링의 점검 포인트
노즐홀더로부터노즐을탈착시켜서 ,다음항목을점검하여주십시오 .
•
노즐유지력이충분한가 .
•
판스프링과노즐과의틈새가없는가 .
•
노즐판스프링이변형되지않았는가 .
•
판스프링의노즐탈착부가마모되지않았는가 .

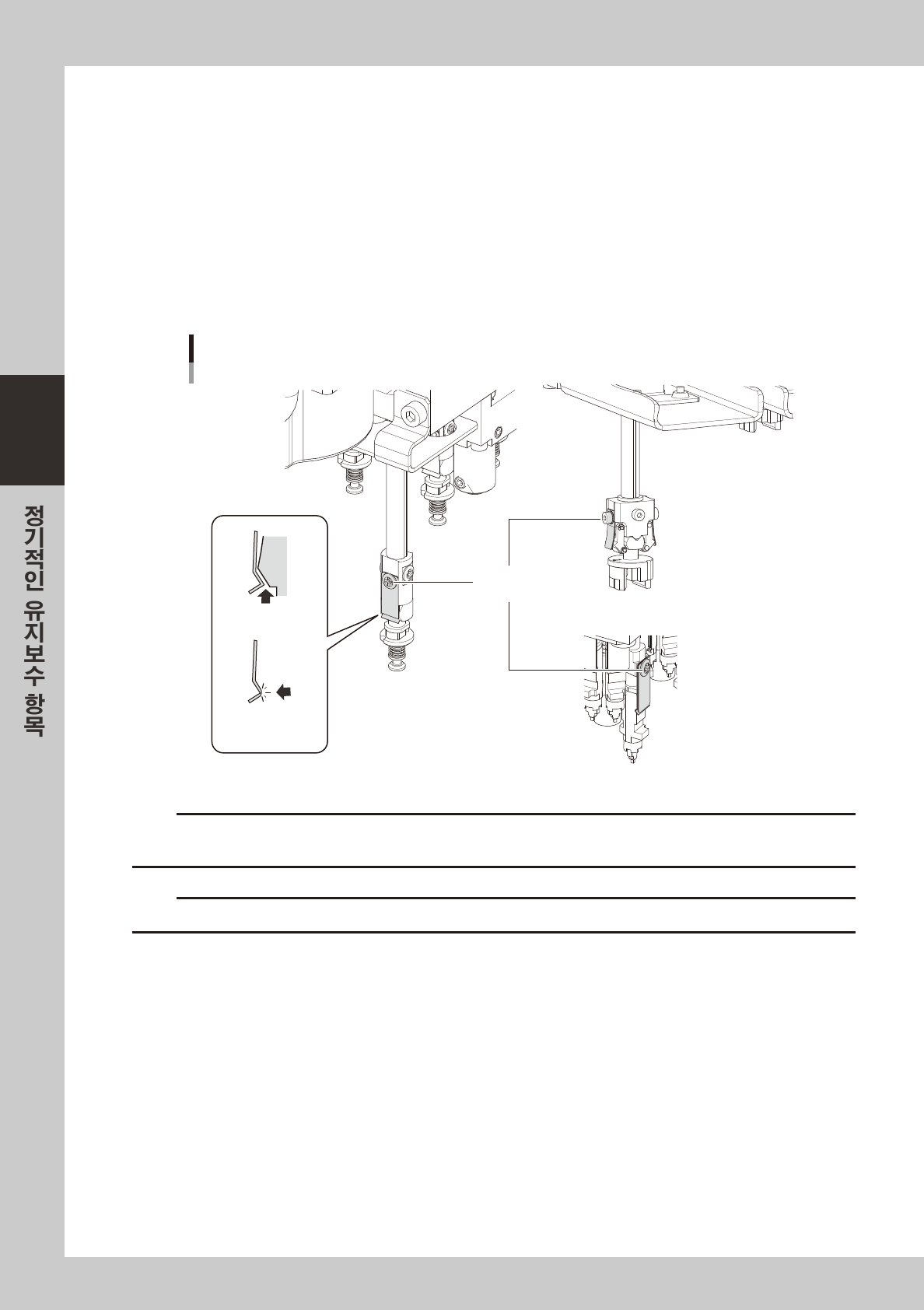

노즐 판스프링의 확인
MU 헤드 FL 헤드
HS 헤드
틈새가 없을 것
마모되지 않았을 것
나사가 느슨하지
않을 것
57 301-N5- 0 0
c
주의
상기의점검포인트에해당되는부분이있을경우에는 ,후술의「1.1.3노즐판스프링의교환」을참조해서판스프링을교환하여
주십시오 .교환할경우는 ,반드시1 대 1( 한쌍 ) 로하여주십시오 .(HS 헤드는제외 )
c
주의
노즐스테이션을겸비하고있을경우 ,탈착한노즐은반드시스테이션에수납해주십시오 .
