3-2
3
1.1.2 노즐 판스프링의 상태확인
노즐 판스프링의 유지력이 안정되지 않으면 , 흡착 , 인식 , 탑재 모두에 악영향을 미칩니다 . 노즐 판스프링의
노즐 유지상태를 정기적으로 점검하여 주십시오 .
■ 노즐 판스프링의 점검 포인트
노즐홀더로부터노즐을탈착시켜서 ,다음항목을점검하여주십시오 .
•
노즐유지력이충분한가 .
•
판스프링과노즐과의틈새가없는가 .
•
노즐판스프링이변형되지않았는가 .
•
판스프링의노즐탈착부가마모되지않았는가 .
노즐 판스프링의 확인
MU 헤드 FL 헤드
HS 헤드
틈새가 없을 것
마모되지 않았을 것
나사가 느슨하지
않을 것
57 301-N5- 0 0
c
주의
상기의점검포인트에해당되는부분이있을경우에는 ,후술의「1.1.3노즐판스프링의교환」을참조해서판스프링을교환하여
주십시오 .교환할경우는 ,반드시1 대 1( 한쌍 ) 로하여주십시오 .(HS 헤드는제외 )
c
주의
노즐스테이션을겸비하고있을경우 ,탈착한노즐은반드시스테이션에수납해주십시오 .
3-3
3
1.1.3 노즐 판스프링의 교환
노즐 판스프링 ( 이후 판스프링이라고 부름 ) 의 교환 방법에 대해서 다음과 같이 설명합니다 .
■ MU 헤드의 경우
e
1
비상정지 버튼을 누릅니다 .
작업을안전하게하기위해 ,반드시장비를비상
정지상태로하여주십시오 .
2
노즐을 분리합니다 .
교환할판스프링이부착되어있는노즐을손으로
빼주십시오 .
c
주의
노즐스테이션을겸비하고있을경우는 ,노즐을전부스테이
션에수납해주십시오 .
3
노즐 판스프링을 분리합니다 .
샤프트를뒤에서지탱하면서 ,십자정밀드라이버
로나사를풀고 ,교환할판스프링을노즐홀더로
부터분리하여주십시오 .
5730 2 - N5 - 00
c
주의
노즐홀더를고정하고있는나사는빼지마십시오 .
4
새로운 노즐 판스프링을 장착합니다 .
판스프링을약간위로올려서 ,십자정밀드라이
버로장착나사를조여주십시오 .
5730 3 - N5 - 00
c
주의
판스프링은반드시평행하게되도록장착해주십시오 .
5
노즐을 장착합니다 .
6
장착상태를 확인합니다 .
1. 노즐판스프링과노즐사이에틈새가없는지
확인합니다 .
2. 노즐의탈착을손으로수차례반복해서 ,느슨
하지않은지확인합니다 .
c
주의
노즐스테이션을겸비하고있을경우는 ,노즐을전부스테이
션에수납해주십시오 .

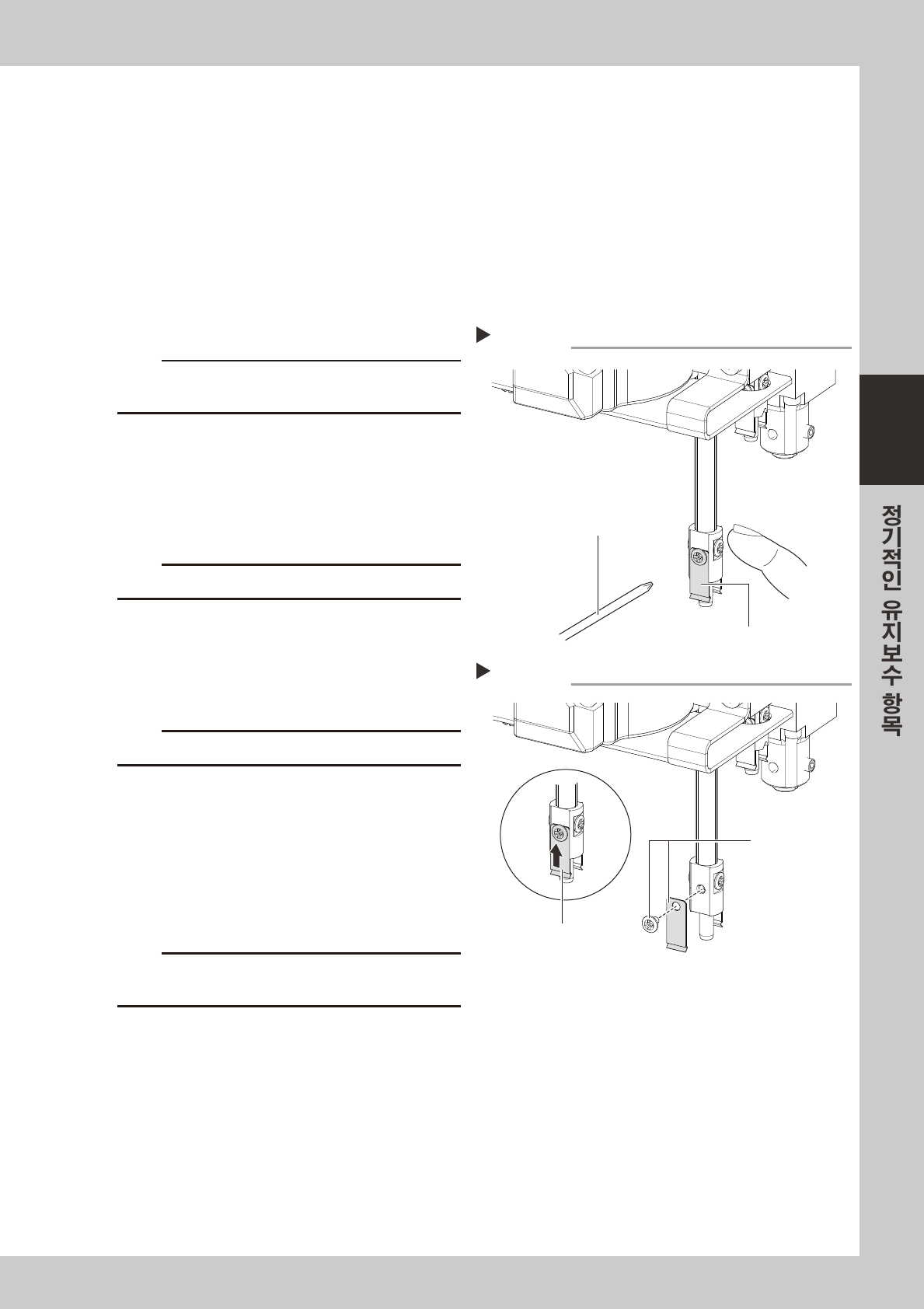

판스프링의 분리
Step 3
십자 정밀 드라이버
교환할 판스프링
판스프링의 장착
Step 4
새 판스프링과
장착나사
판스프링을 위로 밀어 올려서
장착나사로 고정한다
3-4
3

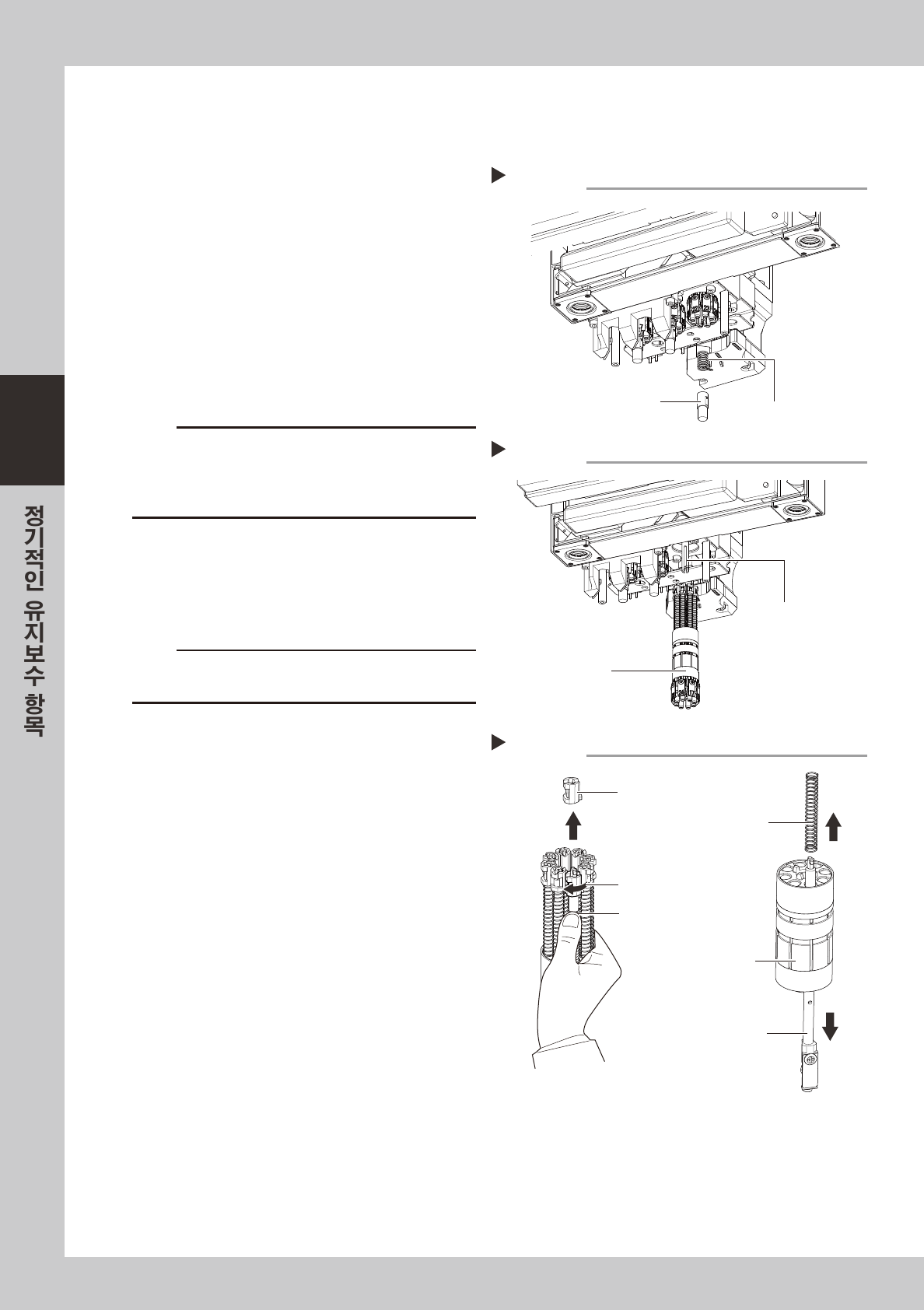

■ HS 헤드의 경우
HS 헤드의판스프링교환은 ,다음과같은순서대로로터리를분리해서실시합니다 .
노즐스테이션을겸비하고있을경우는 ,모든노즐을노즐스테이션에수납한후에작업해주십시오 .
e
1
스프링 홀더를 분리합니다 .
1. 작업을안전하게하기위해 ,장비를비상정지
상태로하여주십시오 .
2. 우측그림의스프링홀더를위로올리면서좌
측으로돌립니다 .
3. 스프링홀더와스프링을분리합니다 .
57357-N5 -10
2
로터리를 분리합니다 .
헤드유닛에서로터리를당겨서빼주십시오 .
57358-N5 -10
c
주의
•
로터리를뺄때에는 ,사이드뷰조명등을건드리지않도
 록주의해주십시오 .
•
분리한로터리부는 ,표시등을해서반드시원위치에
 되돌려주십시오 .
3
고정 블록을 분리합니다 .
우측그림과같이스프링부분을내린채로 ,고정
블록을90 도돌려서위로당겨서빼주십시오 .
57375-N5-00
c
주의
스프링을내린손은도중에떼지마십시오 .
스프링과고정블록을분실할우려가있습니다 .
4
노즐 샤프트와 스프링을 뺍니다 .
메인홀더로부터노즐샤프트와스프링을빼주십
시오 .
스프링 홀더의 분리
Step 1
스프링 홀더
스프링
로터리의 분리
Step 2
로터리
메인 샤프트
고정블록의 분리
Step 3
스프링을 밑으로
내린다
스프링
90도 회전
메인홀더
노즐 샤프트
고정블록
