3-10
3

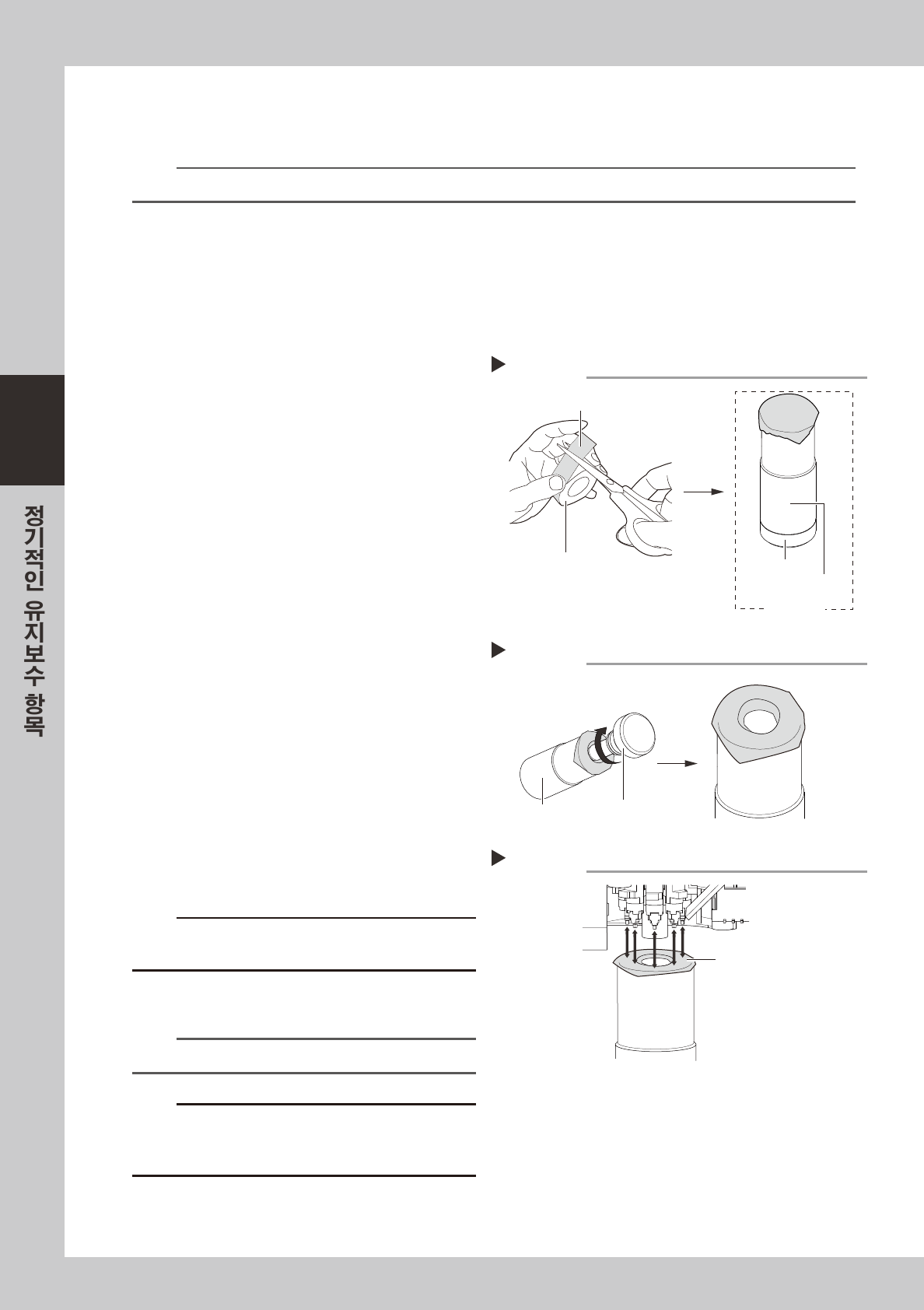

1.2.3 노즐 선단부의 청소
노즐선단의 더러움은 , 동봉되어 있는「노즐선단 클리닝 테이프」를 사용해서 청소해 주십시오 .
n
요점
초음파 세척기 ( 옵션 ) 로 더러움을 완전히 씻어내지 못했을 경우에 사용하면 효과적입니다 .
■ 사용방법
노즐선단클리닝테이프의접착면으로노즐선단의더러움을벗기듯이청소해주십시오 .
■ HS 헤드의 경우
옵션부의HS 헤드용노즐클리너를 ( 이후 ,노즐클리너라고함 ) 사용하면 ,장비에노즐이장착되어있는상태에서8 개
동시에노즐선단부의청소를할수가있습니다 .
1
클리닝 테이프를 노즐 클리너에 부착합
니다 .
1. 클리닝테이프를정사각형으로자릅니다 .
2. 노즐클리너선단에클리닝테이프를부착합니
다.
573A 2- N 5- 0 0
2
클리닝 테이프에 구멍을 냅니다 .
1. 밑부분의클리너 2 를돌려서뺀후 ,클리닝테
이프중앙에끼워서구멍을냅니다 .
2. 구멍을낸후 ,테이프를클리너 1 의안쪽벽에
테이프를붙여서구멍을넓힙니다 .
573A3- N 5- 0 0
e
3
일괄교환 대차를 탈착합니다 .
비상정지버튼을누르고 ,일괄교환대차를탈착해
주십시오 .
4
헤드를 작업하기 수월한 위치로 이동
시킵니다 .
5
노즐의 선단을 청소합니다 .
HS 헤드의로터리아래방향에서노즐클리너를
노즐선단에2,3 번붙였다떼어서청소해주십시
오.
573A 4 -N5-0 0
c
주의
노즐클리너를노즐선단에붙힌상태에서비틀지마십시오 .
테이프가노즐선단에붙어버릴가능성이있습니다 .
6
클리닝 테이프를 떼어냅니다 .
n
요점
클리닝 테이프는 테이블마다 교환해서 실시합니다 .
c
주의
클리닝테이프를부착한상태로방치해두면,나중에떼기힘
들어집니다 .작업후에는 ,클리닝테이프를떼어내고노즐클
리너를보관해주십시오 .
클리닝 테이프의 부착
Step 1
정사각형으로 자른다
클리닝 테이프
노즐 클리너
클리너2
클리너1
클리닝 테이프의 구멍내기
Step 2
클리너2
클리너1
노즐 선단의 청소
Step 5
테이프면
3-11
3
1.3 멀티 카메라 조명 보호 글래스의 청소
멀티카메라의조명보호글래스에먼지가묻어있으면 ,부품인식에러의원인이될수있습니다 .이를방지하기
위해정기적으로점검
•
청소할것을권장합니다 .
e
작업을안전하게하기위해 ,장비가비상정지상태 ,또는장비의전원스위치가OFF 로되어있는지확인하여
주십시오 .
1
광학계 브러쉬로 조명 보호 글래스상의
먼지를 털어냅니다 .
5730 9-N5- 0 0
참고
광학계 브러시는 옵션 구입품입니다 .
2
헝겊 등으로 조명 보호 글래스를 닦습
니다 .
헝겊 ( 와이퍼 )등에렌즈클리너를몇방울묻혀
서조명보호글래스를닦아주십시오 .
57310 -N5- 0 0
n
요점
헝겊은 먼지가 나지 않는 것을 사용하여 주십시오 .
렌즈 클리너는 옵션 구입품입니다 .
n
요점
상기의 작업을 실시해도 깨끗해 지지 않을 경우는 , 후술의
「4.1.2 멀티 카메라」를 참조해서 청소해 주십시오 .
광학계 브러시로 먼지를 털어낸다
Step 1
보호 글래스
광학계 브러시
헝겊으로 보호 커버를 닦는다
Step 2
먼지가 나지 않는 헝겊(와이퍼)
3-12
3
2. 매월
여기에서는 ,X 축볼스크류 ,가이드및리니어스케일과Y 축의가이드및리니어스케일의점검후의청소및
급유를중심으로설명합니다 .점검포인트및주의사항은다음과같습니다 .
█
점검 포인트
1. 볼스크류 및 가이드상에 이물질의 부착 여부
볼스크류및가이드상에칩등이튀어서부착되어있지않은지확인하여주십시오 .
2. 볼스크류 및 가이드상의 구리스 상태 적절 여부
구리스가흘러내리거나튀어서전혀묻어있지않거나 ,또는변색되어굳어있지않은지상태를확인하여주십시오 .
e
3. 볼스크류에서의 이음발생 여부
비상정지버튼을누른상태에서 ,X 축을손으로밀어봐서이상한소리가나지않는지확인하여주십시오 .
대처 방법
1.칩등이끼이게되면볼스크류및가이드를손상시키는원인이되므로 ,부착되어있을경우는구리스채닦아내거나
핀셋등으로제거하여주십시오 .
2.후술의「청소
•
급유」방법을참조해서구리스를주입및도포해주십시오 .
3.상기의1. 과2. 의대처방법을실행해도이상한소리가날경우에는야마하또는대리점으로연락해주십시오 .
█
주의 사항
w
경고
본 장비는 강자계를 발생하는 부분이 있으므로 , 유지보수 작업시 , 장비내에 신체의 일부를 진입시킬 때에는 주의가 필요합니
다 . 강자계에 관한 주의 사항은 권두의「안전의 길잡이」에 게제되어 있으므로 , 반드시 읽어 주십시오 .
c
주의
각축의볼스크류및가이드에서이상한소리가발생할경우에는 ,판매대리점또는야마하로연락해주십시오 .자체적인분해
청소는보장해드릴수없습니다 .
c
주의
작업을실행할경우에는 ,부품의분실이나Y 축리니어부에부품등이진입하는것을막기위해사걱건등을깔고작업해주십시
오.
c
주의
구리스사용에관해서는 ,제 1 장「2.4.2급유공구
•
구리스」의취급에관한주의사항을읽어주십시오 .
