3-11
3

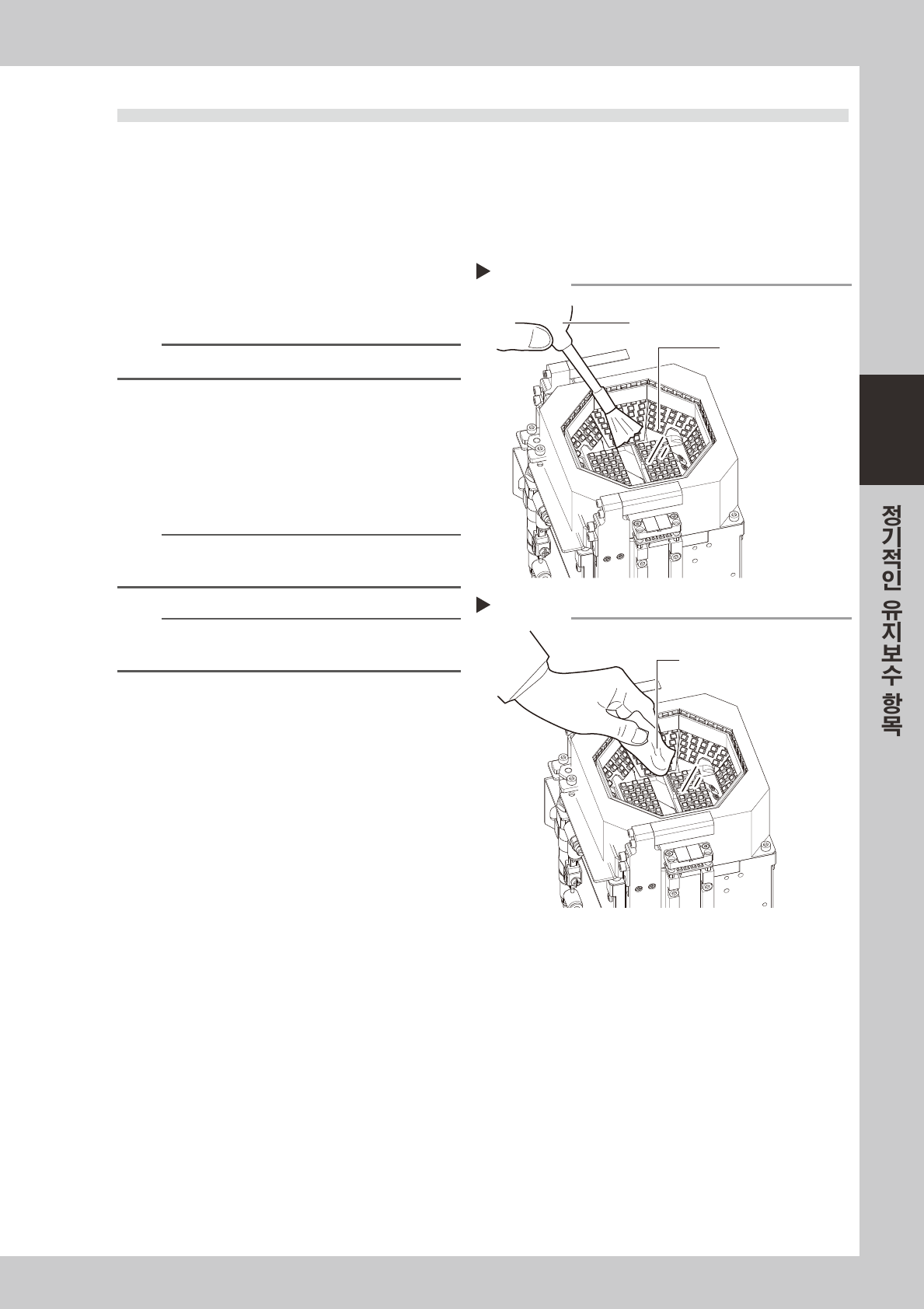

1.3 멀티 카메라 조명 보호 글래스의 청소
멀티카메라의조명보호글래스에먼지가묻어있으면 ,부품인식에러의원인이될수있습니다 .이를방지하기
위해정기적으로점검
•
청소할것을권장합니다 .
e
작업을안전하게하기위해 ,장비가비상정지상태 ,또는장비의전원스위치가OFF 로되어있는지확인하여
주십시오 .
1
광학계 브러쉬로 조명 보호 글래스상의
먼지를 털어냅니다 .
5730 9-N5- 0 0
참고
광학계 브러시는 옵션 구입품입니다 .
2
헝겊 등으로 조명 보호 글래스를 닦습
니다 .
헝겊 ( 와이퍼 )등에렌즈클리너를몇방울묻혀
서조명보호글래스를닦아주십시오 .
57310 -N5- 0 0
n
요점
헝겊은 먼지가 나지 않는 것을 사용하여 주십시오 .
렌즈 클리너는 옵션 구입품입니다 .
n
요점
상기의 작업을 실시해도 깨끗해 지지 않을 경우는 , 후술의
「4.1.2 멀티 카메라」를 참조해서 청소해 주십시오 .
광학계 브러시로 먼지를 털어낸다
Step 1
보호 글래스
광학계 브러시
헝겊으로 보호 커버를 닦는다
Step 2
먼지가 나지 않는 헝겊(와이퍼)
3-12
3
2. 매월
여기에서는 ,X 축볼스크류 ,가이드및리니어스케일과Y 축의가이드및리니어스케일의점검후의청소및
급유를중심으로설명합니다 .점검포인트및주의사항은다음과같습니다 .
█
점검 포인트
1. 볼스크류 및 가이드상에 이물질의 부착 여부
볼스크류및가이드상에칩등이튀어서부착되어있지않은지확인하여주십시오 .
2. 볼스크류 및 가이드상의 구리스 상태 적절 여부
구리스가흘러내리거나튀어서전혀묻어있지않거나 ,또는변색되어굳어있지않은지상태를확인하여주십시오 .
e
3. 볼스크류에서의 이음발생 여부
비상정지버튼을누른상태에서 ,X 축을손으로밀어봐서이상한소리가나지않는지확인하여주십시오 .
대처 방법
1.칩등이끼이게되면볼스크류및가이드를손상시키는원인이되므로 ,부착되어있을경우는구리스채닦아내거나
핀셋등으로제거하여주십시오 .
2.후술의「청소
•
급유」방법을참조해서구리스를주입및도포해주십시오 .
3.상기의1. 과2. 의대처방법을실행해도이상한소리가날경우에는야마하또는대리점으로연락해주십시오 .
█
주의 사항
w
경고
본 장비는 강자계를 발생하는 부분이 있으므로 , 유지보수 작업시 , 장비내에 신체의 일부를 진입시킬 때에는 주의가 필요합니
다 . 강자계에 관한 주의 사항은 권두의「안전의 길잡이」에 게제되어 있으므로 , 반드시 읽어 주십시오 .
c
주의
각축의볼스크류및가이드에서이상한소리가발생할경우에는 ,판매대리점또는야마하로연락해주십시오 .자체적인분해
청소는보장해드릴수없습니다 .
c
주의
작업을실행할경우에는 ,부품의분실이나Y 축리니어부에부품등이진입하는것을막기위해사걱건등을깔고작업해주십시
오.
c
주의
구리스사용에관해서는 ,제 1 장「2.4.2급유공구
•
구리스」의취급에관한주의사항을읽어주십시오 .
3-13
3
2.1 로터리부
공급에어의 상태나 가동시간에 따라 다릅니다만 , 일반적으로 1 개월 간격으로 메인 홀더 및 노즐 샤프트를
청소해 주십시오 .
2.1.1 로터리부의 청소
e
1
스프링 홀더를 분리합니다 .
1. 작업을안전하게하기위해 ,장비를비상정지
상태로하여주십시오 .
2. 우측그림의스프링홀더를위로올리면서
오른쪽으로돌립니다 .
3. 스프링홀더와스프링을분리합니다 .
57357-N5 -10
2
로터리를 분리합니다 .
헤드유닛에서로터리를당겨서빼주십시오 .
57358-N5 -10
c
주의
•
로터리를뺄때에는 ,사이드뷰조명등을건드리지않도
록주의해주십시오 .
•
분리한로터리부는 ,표시등을해서반드시원위치에
되돌려주십시오 .
3
고정 블록을 분리합니다 .
우측그림과같이스프링부분을내린채로고정
블록을90 도돌려서위로빼주십시오 .
57375-N5-00
c
주의
스프링을내린손은도중에떼지마십시오 .
스프링과고정블록을분실할우려가있습니다 .
4
노즐 샤프트와 스프링을 뺍니다 .
메인홀더로부터노즐샤프트와스프링을빼주십
시오 .
스프링 홀더의 분리
Step 1
스프링 홀더
스프링
로터리의 분리
Step 2
로터리
메인 샤프트
고정블록의 분리
Step 3
스프링을 밑으로
내린다
스프링
90도 회전
메인홀더
노즐 샤프트
고정블록
