3-26
3
2.3 Y 축부
Y 축부의 점검•청소• 급유방법에 대해서 설명합니다 . 급유개소와 급유형태에 관해서는 , 제 5 장「급유개소
일람」을 참조해 주십시오 . 구리스건과 지정 구리스 (NSL) 를 준비해 주십시오 .
2.3.1 Y 축 가이드의 청소
•
급유 (4 빔 )
1
작업 준비를 합니다 .
1. 손목시계 ,자기ID 카드등 ,자력에영향을받는물건은전부빼둡니다 .
e
2.「EMERGENCYSTOP」버튼을눌러서장비를비상정지상태로합니다 .
3. 대차클램프스위치로대차를내려서탈착합니다 .
4. 사각건을Y 축리니어부와푸쉬업플레이트위에깔아둡니다 .
2
가이드를 청소합니다 .
1. Y 축을한쪽으로이동시키고 ,가이드전체를
먼지가나지않는종이와이퍼 ( 크린룸용 )등
으로닦습니다 .
2. 그다음에 ,축을반대쪽으로이동시켜서 ,반
대쪽의가이드도닦습니다 .
57318-N5-00
가이드의 청소
Step 2
와이퍼
가이드

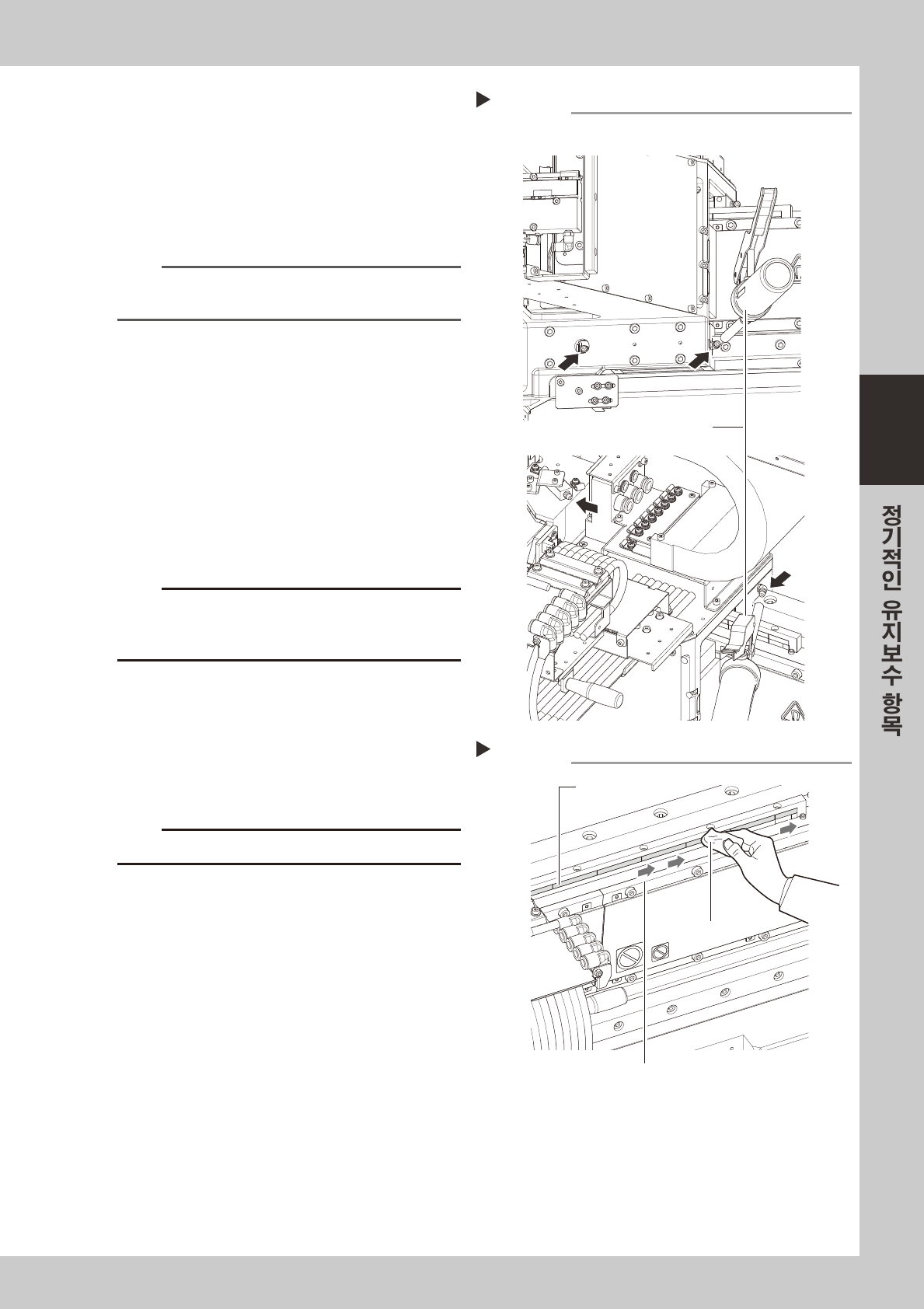

3-27
3
3
구리스를 주입합니다 .
구리스건 ( 표준노즐 ) 을사용해서 ,Y 축가이드
용구리스니플 ( 합계4 군데 ) 로부터지정구리스
(NSL) 를주입합니다 .
1. 전후아래쪽의합계2 군데에급유합니다 .
2. 전후위쪽의합계2 군데에급유합니다 .
57319 - N5- 00
n
요점
X 축을 밀어서 , 새로운 구리스가 틈새로부터 스며 나올 때
까지 급유해 주십시오 .
4
여분의 구리스를 닦아냅니다 .
손으로축을수차례이동시킨후 ,남은구리스를
닦아주십시오 .
5
구리스의 상태를 확인합니다 .
1. 장비의커버를닫고 ,일괄교환대차를세팅한
후 ,비상정지를해제합니다 .
e
2. 워밍업화면을표시해서8 분정도워밍업합니
다 .정지후 ,비상정지버튼을누르고가이드
및가이드단면에고인구리스를닦아주십시
오.
c
주의
구리스고임이없어질때까지Step5 를반복해주십시오 .
구리스의고임이남아있는채로생산을하면구리스가튀어
날릴경우가있으므로주의해주십시오 .
6
리니어 스케일부를 청소합니다 .
종이와이퍼등으로닦아주십시오 .
더러움이심할경우는 ,IPA 를적신와이퍼로우
측그림과같이일정방향으로닦은후에종이와
이퍼로닦아주십시오 .
57320- N5 -0 0
c
주의
리니어스케일부를청소할때에는 ,너무세게닦지마십시오 .
구리스의 주입
Step 3
전후 아래쪽
전후 위쪽
구리스건(표준타입)
리니어 스케일의 청소
Step 6
와이퍼
리니어 스케일
일정 방향으로 닦는다
3-28
3
2.3.2 Y 축 가이드의 청소
•
급유 (2 빔 )
1
작업 준비를 합니다 .
e
1. 손목시계 ,자기ID 카드등 ,자력에영향을받는물건은전부빼둡니다 .
2.「EMERGENCYSTOP」버튼을눌러서장비를비상정지상태로합니다 .
3. 대차클램프스위치로대차를내려서탈착합니다 .
4. 사각건을Y 축리니어부와푸쉬업플레이트위에깔아둡니다 .
2
가이드를 청소합니다 .
1. Y 축을한쪽으로이동시키고 ,가이드전체를
먼지가나지않는종이와이퍼 ( 크린룸용 )등
으로닦습니다 .
2. 그다음에 ,축을반대쪽으로이동시켜서 ,반
대쪽의가이드도닦습니다 .
3
구리스를 주입합니다 .
구리스건 ( 표준노즐 ) 을사용해서 ,우측그림의
Y 축가이드용구리스니플 (4 군데 ) 로부터지정
구리스 (NSL) 를주입합니다 .
57369-N5- 0 0
n
요점
X 축을 밀어서 , 새로운 구리스가 틈새로부터 스며 나올 때
까지 급유해 주십시오 .
4
여분의 구리스를 닦아냅니다 .
손으로축을수차례이동시킨후 ,남은구리스를
닦아주십시오 .
5
구리스의 상태를 확인합니다 .
1. 장비의커버를닫고 ,일괄교환대차를세팅한
후 ,비상정지를해제합니다 .
e
2. 워밍업화면을표시해서8 분정도워밍업합니
다 .정지후 ,비상정지버튼을누르고가이드
및가이드단면에고인구리스를닦아주십시
오.
c
주의
구리스고임이없어질때까지Step5 를반복해주십시오 .
구리스의고임이남아있는채로생산을하면구리스가튀어
날릴경우가있으므로주의해주십시오 .
6
리니어 스케일부를 청소합니다 .
1. 와이퍼에IPA 를적셔서 ,우측의그림과같이
가로방향으로닦은후에종이와이퍼로닦아
주십시오 .
2. 와이퍼에IPA 를적셔서 ,원점마크부근을세
로방향으로왕복3 번이상닦은후에종이와
이퍼로닦아주십시오 .
57370 -N5 -0 0
c
주의
리니어스케일부를청소할때에는 ,너무세게닦지마십시오 .
구리스의 주입
Step 3
상부 가이드용 구리스 니플
하부 가이드용 구리스 니플
리니어 스케일의 청소
Step 6
와이퍼
리니어 스케일
원점마크(세로 라인)
