Samsung Component Placer SM431 Service Manual 3-38 3.1.10.3. Head Of fset Calibration 测量 Gantry 的基准相机中心到各 Head 中心的距离 (XY Offset) 。 为了给各 Head 的 XY Of fset 进行校正 ， 作业前首先要确认 Calibtation T ool 是否在正 面 ANC 的 Calibtation T ool 位…
Calibration
3-37
3. 显示“排列高度上升，镜像关闭 移动，点击[下一步]”信息。那么为了在FLY
CAMERA查看HEAD的喷嘴槽，把HEAD SPINDLE上升到部件识别高度后要关
闭镜子请点击<下一步>。
4. 利用示教盒使吸嘴座形状成'( )'，R轴方向旋转转轴。 此时，机械连动的磁头.
吸嘴座朝相同方向。
即如上图所示利用齿垢1~8号磁头器具上应组装为相同的组装方向。
5. 此时输入所要适用的R轴<当前位置>值并进行升级。
6. 同样地测定Head 1 ~ Head 8。
7. 完成对Gantry1的校正后在<Gantry> 组合框中选择‘1R’以相同的方法执行校
正。
8. 校正结果适用在设备时点击<更新>按钮。
Samsung Component Placer SM431 Service Manual
3-38
3.1.10.3. Head Offset Calibration
测量Gantry的基准相机中心到各Head中心的距离(XY Offset)。
为了给各Head的 XY Offset进行校正，作业前首先要确认Calibtation Tool是否在正
面ANC的Calibtation Tool位置上。

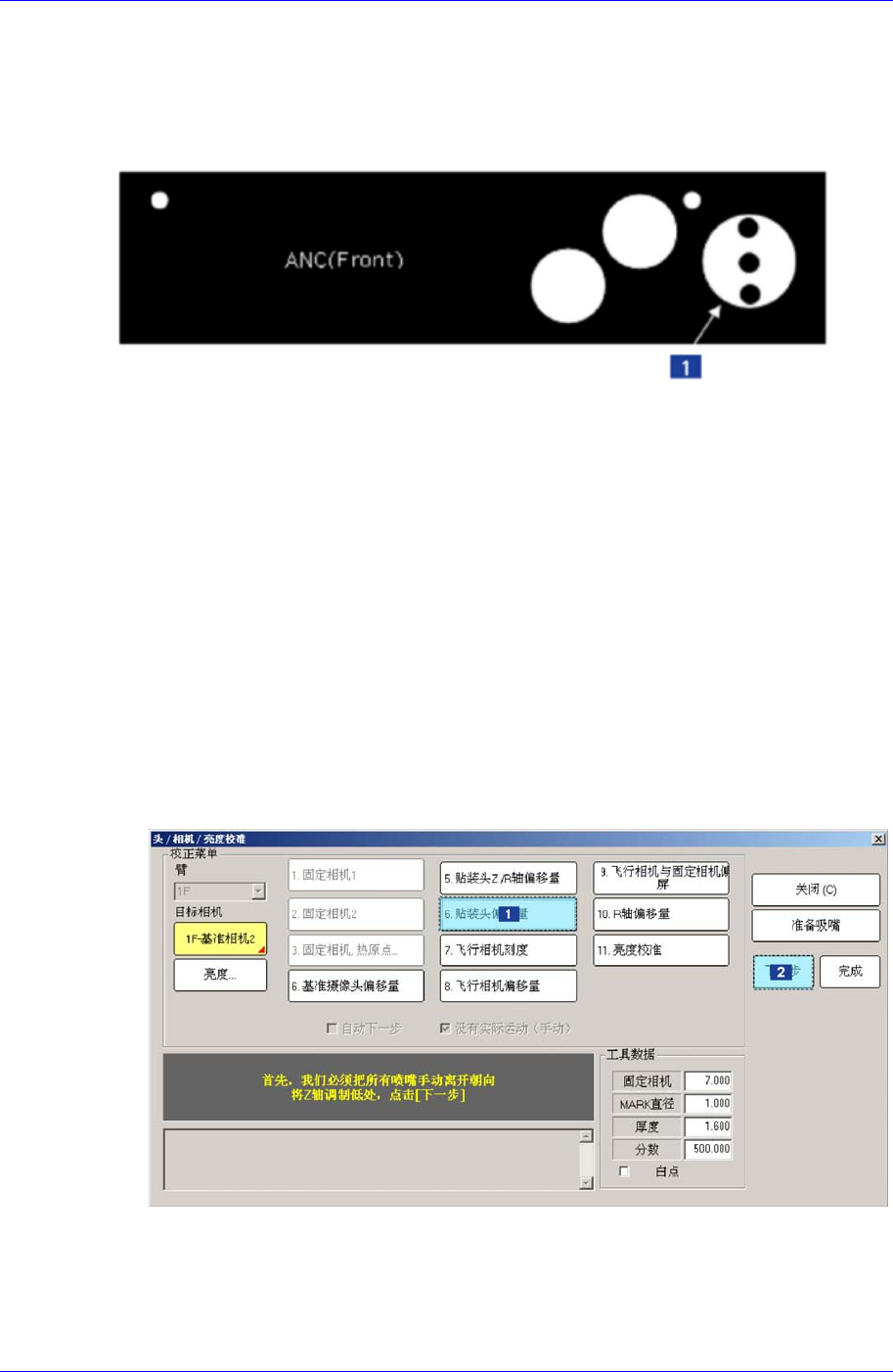

1: Calibration Tool Position
下面是 Head XY Offset的校正步骤。
1. 点击<准备吸嘴>按钮，在ANC1号孔中插入 CN400吸嘴。
2. 选择<自动下一步> 校验框后，点击<6.Head Offset>按钮，则对选择的Gantry自
动执行校正。
选择<没有实际运动（手动）> 校验框后，执行校正会在各Head手动插入吸
嘴，并点击<下个>进入下一个阶段。
不选<自动下一步> 或<没有实际运动（手动）>中的任何校验框的状态下执行
校正时，虽然对当前被选的Head自动更换吸嘴，但要点击<下个>按钮才能执行
下一个阶段。
点击<6.Head Offset>按钮消息窗显示“首先，我们必须把所有吸嘴手动离开朝
向。将Z轴调制低处， 点击[下一步]”消息。为手动除去所有贴装在磁头的吸
嘴，拉下磁头的Z轴请点击<下个>按钮。

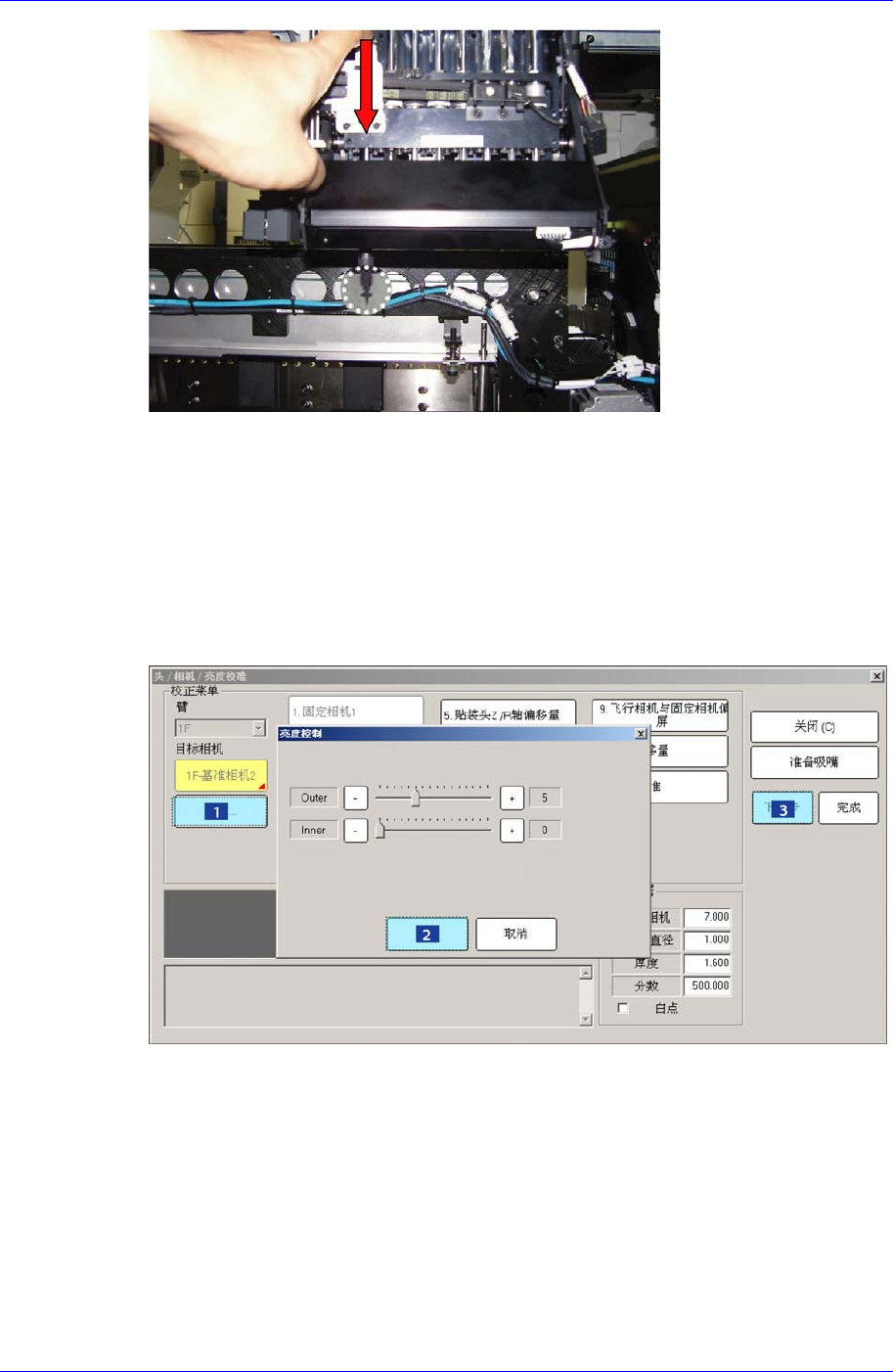

3. 那么, Head Assembly移动到设备指定的位置后，拉下所有Z轴。此时，请手动
除去已帖装的所有吸嘴。
Calibration
3-39
4. 显示“下一步，将标准工具粘贴在头部1。点击[下一步]向下移动。移动后，手
动粘贴工具到首部。”消息。在磁头1号的吸嘴支架上手动安装CN400 吸嘴后
请点击<下个>按钮。
5. 显 示 “ 调整工具移动到中心位置。移动，点击[下一步]”消息。 为了 Head
Assembly移动到固定相机1的中心位置请点击<下个>按钮。
6. 显示“准备标准。对于标准，点击[下一步]” 消息。此时,点击<亮度>按钮，
在”亮度控制”对话框中’SMVisionQ’窗口显示的 Ficucial Mark明显为止调整
照明亮度后点击<下个>按钮
