Samsung Component Placer SM431 Service Manual 3-46 3.1.10.5. Fly Camera Of fset Calibration 是为了查找 Fly Cam era 和 HEAD SPINDLE 中心间偏移执行的校正。为了执行 Fly Camera 偏移校正首先操作之前要 确认校正工具是否位于 AN C 的校正工具位置。 下面是 Fly-Camera Offset 的校正步骤。 1.…
Calibration
3-45
飞行相机的校正基准值为如下
FOV 24 MEGA
ScaleX: 21.92~24.23 (μm/pixel)
ScaleY: 21.92~24.23 (μm/pixel)
" 备注
Samsung Component Placer SM431 Service Manual
3-46
3.1.10.5. Fly Camera Offset Calibration
是为了查找Fly Camera和HEAD SPINDLE中心间偏移执行的校正。为了执行Fly
Camera偏移校正首先操作之前要确认校正工具是否位于ANC的校正工具位置。
下面是 Fly-Camera Offset 的校正步骤。
1. 点击<准备吸嘴>按钮，在ANC1号孔中插入CN400吸嘴。
2. 选择<自动下一步> 校验框后，点击<8. Fly Camera Offset> 按钮，则对选择的
Gantry自动执行校正。
选择<没有实际运动（手动）> 校验框后，执行校正会在各Head手动插入吸
嘴，并点击<下个>进入下一个阶段。
点击<8. Fly Camera Offset>按钮则显示“首先，我们必须把所有吸嘴手动离开
朝向。将Z轴调制低处，点击[下一步]”消息。为了手动除去所有贴装在磁头的
吸嘴，拉下磁头的Z轴请点击 <下个>按钮。
3. Head 移动到设备指定的位置后，拉下所有Z轴。此时，请手动除去已贴装的所
有吸嘴。
4. 显示“下一步，将标准工具粘贴在头部1。点击[下一步]向下移动。移动后，手
动粘贴工具到首部。”消息。在磁头1的吸嘴支架上手动安装 CN400 吸嘴后请
点击 <下个>按钮。
5. 显 示 “ 调整工具移动到中心位置。移动，点击[下一步]” 消息。为了把Head
Assembly移动到ANC上的Calibrration Tool位置，请点击 <下个> 按钮。
6. 示的Calibration Tool上的 Ficucial Mark明显为止调整照明亮度。请点击 <下个
>按钮。
7. 显示“排列高度上升，镜像关闭。移动，点击[下一步]”消息。请点击<下个>按
钮
8. 那么，磁头1上升到Fly-Camera的Align高度，关闭 Mirror。 然后在消息窗显示

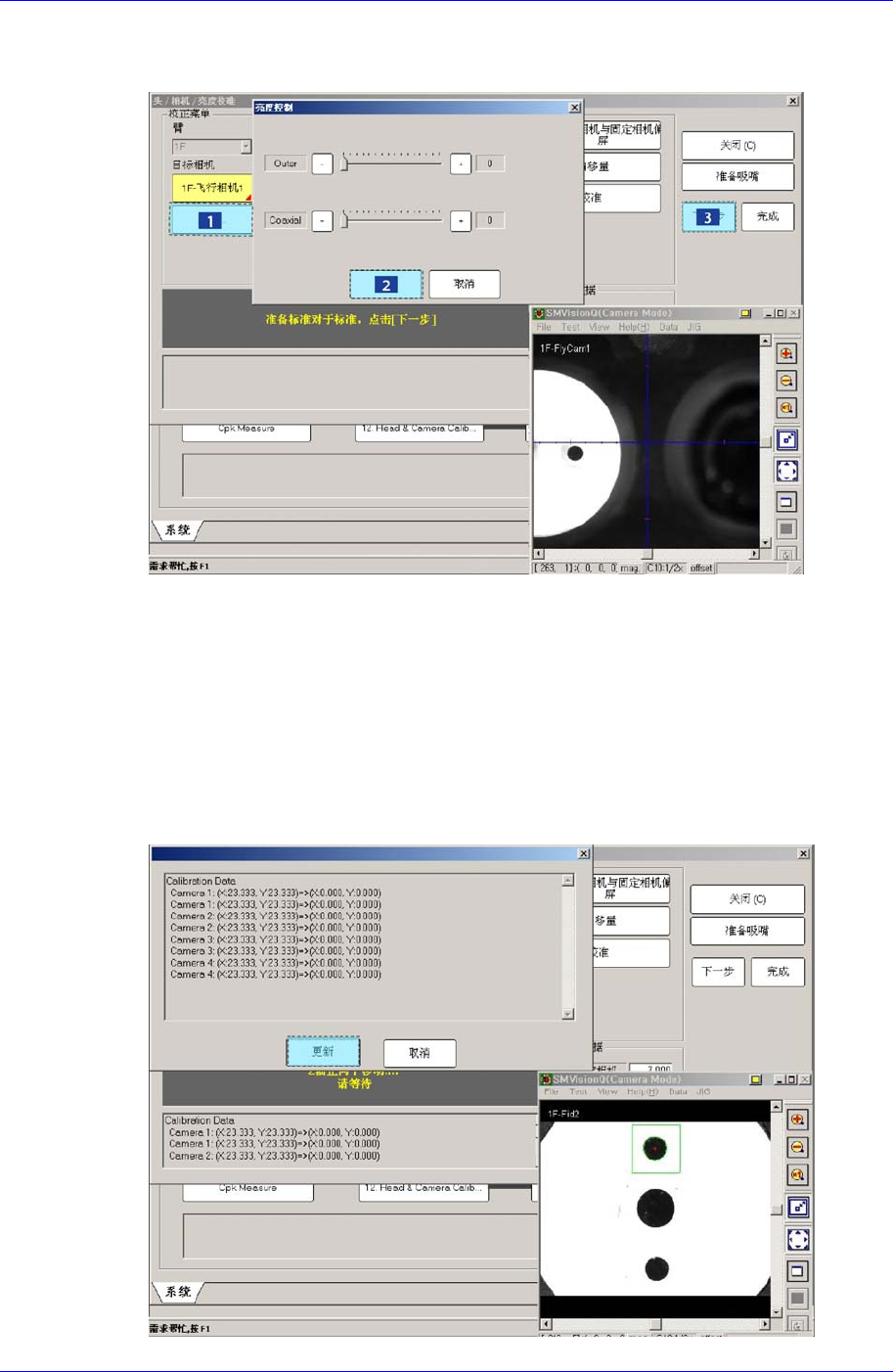

“准备标准对于标准，点击[下一步]” 消息。此时 点击 <亮度>按钮，在”亮度
Calibration
3-47
控制”对话框中’SMVisionQ’窗口 显示的Calibration Tool上的 Fiducoal Mark明
显为止调整照明亮度后点击<下个> 按钮。
9. 校正首先测定FLY Camera的R偏移。然后用FLY Camera识别校正工具底面的两
处基准标测定FLY Camera的等级。
10. Calibration后完成 Calibration则如下图显示结果值，请点击 <下个> 按钮。
11. 显示“下一步，把调整吸嘴从头1上卸掉。 点击[下一步]下移头. 移动后，用手
把调整吸嘴从头上卸下来。 ” 消 息 。 为 了 在 磁 头 1号的吸嘴支架手动除去
CN400 吸嘴。请点击<下个>按钮。
12. 请按照对磁头1的校正方法，同样地从Head 2~8执行校正。
对所有磁头正常完成校正次序如下图显示结果值。
