Samsung Component Placer SM431 Service Manual 3-54 10. 完成对 ’1R’ 的校正后在 <Gantry> 组合框中选择 ‘’1F ’ 以相同的方法执行校正。 结果值可以在 ‘ 系统设置 ' 菜单的 “ 照相机 ” 子菜单中 “R 轴 "T AP 对话框进行确认。 R- 轴偏移的校正基准值如下。 Real Max(Min): 命令值与测定值之间的最大（…
Calibration
3-53

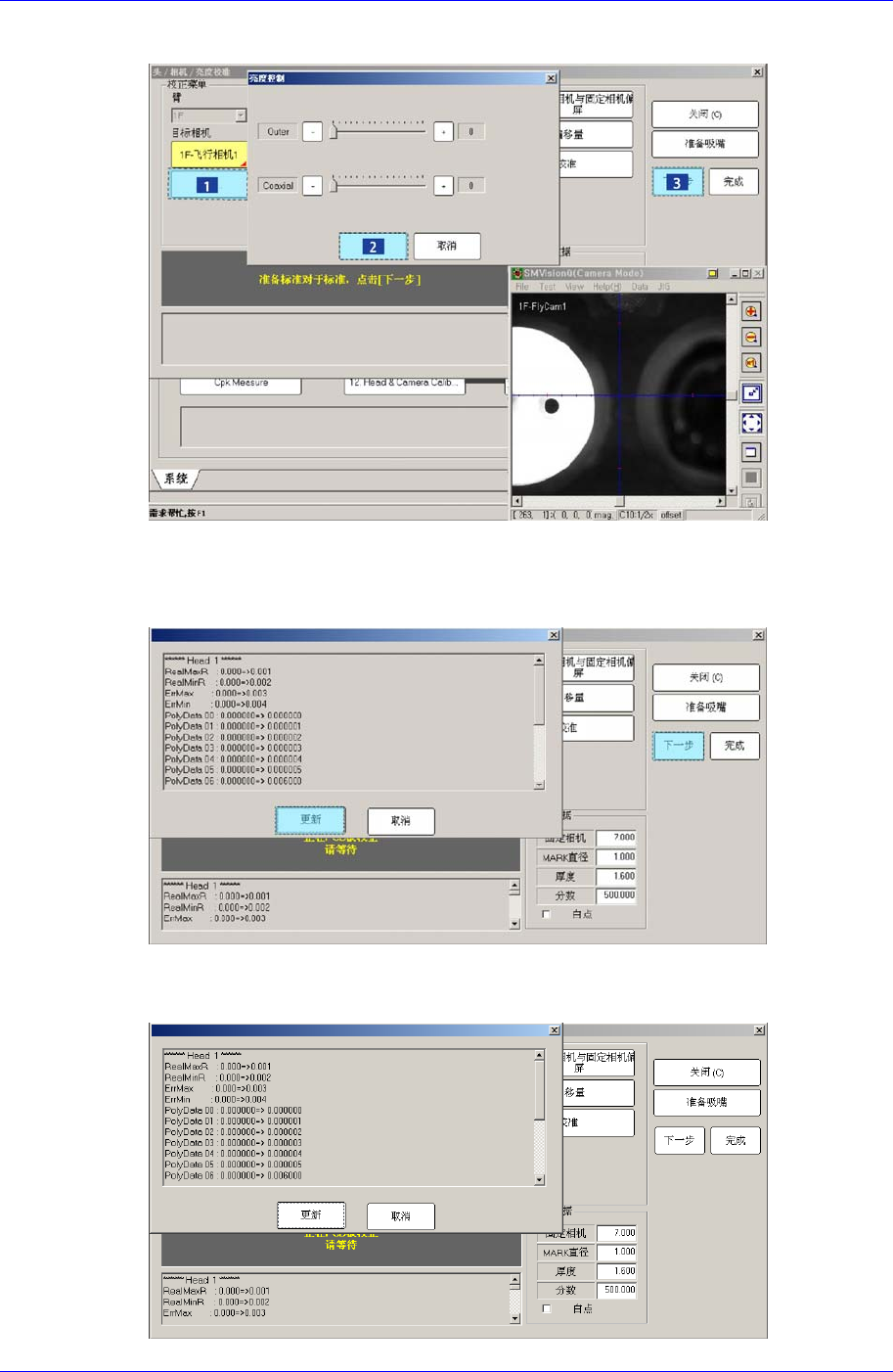

显为止调整照明亮度后点击<下个> 按钮。
7. Head从-360到360以5度为单位进行旋转的同时用Fly-Camera识别校正 Tool底面
的Fiducial Mark 2点。
8. 完成校正则如下图显示结果值。
9. 按照Head 1的校正方法，对Head 2~ 8执行校正。
正常结束对所有磁头的校正，则显示如下结果值。如下图显示结果值.
Samsung Component Placer SM431 Service Manual
3-54
10. 完成对’1R’的校正后在<Gantry> 组合框中选择‘’1F’以相同的方法执行校正。

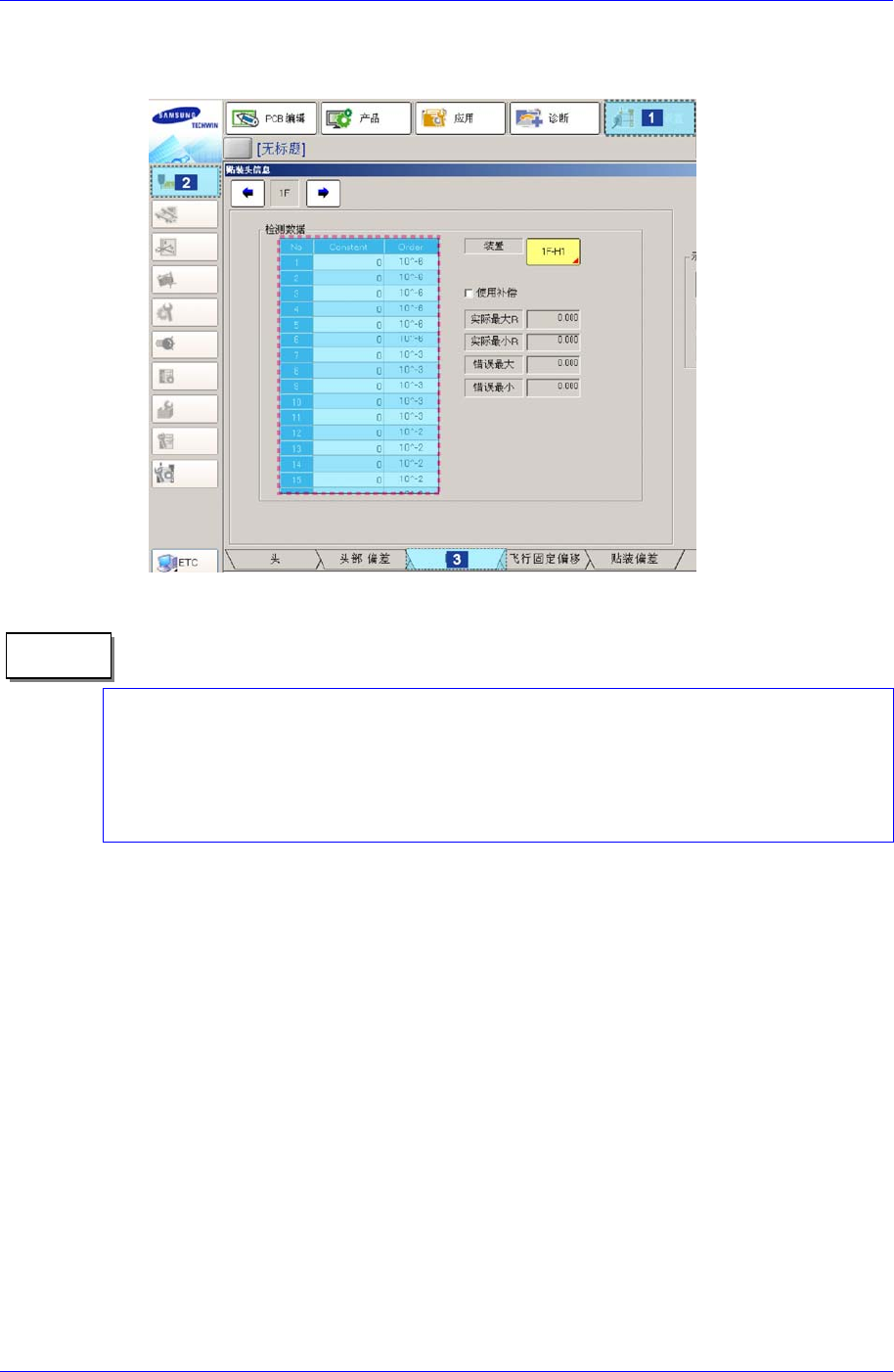

结果值可以在‘系统设置'菜单的“照相机”子菜单中“R轴"TAP对话框进行确认。
R-轴偏移的校正基准值如下。
Real Max(Min):命令值与测定值之间的最大（最小）误差
Head1~Head8 : -0.500 ~ 0.500(deg)
Err Max(Min) : 测定值与补偿值之间的最大（最小）误差
Head1~Head8 : -0.200 ~ 0.200(deg)
" 备注
Calibration
3-55
3.1.10.8. Light Mapping
校正飞行相机和固定相机的照明亮度。为了执行此校正要在ANC的1号孔中插入
LightFly吸嘴 或 LightFix吸嘴。
注 意
与SM32x, SM411, SM421 设备上使用的Light Mapping用吸嘴
无法互换。 请不要在本设备中使用SM32x, SM411, SM421用
吸嘴。
1: Light Level
领域
<选择照相机> 组合框
因基准相机不适用 Light Mapping,请选择要矫正的Camera。
对所有飞行相机反复进行相同的作业。
Light Level 领域
指定照明 Level别亮度。
<Level> 列
表示照明的16阶段。
<Side> 列
在最高值256范围内输入各照明阶段的值。
<Outer> 列
在最高值256范围内输入各照明阶段的值。
