Samsung Component Placer SM431 Service Manual
3-56

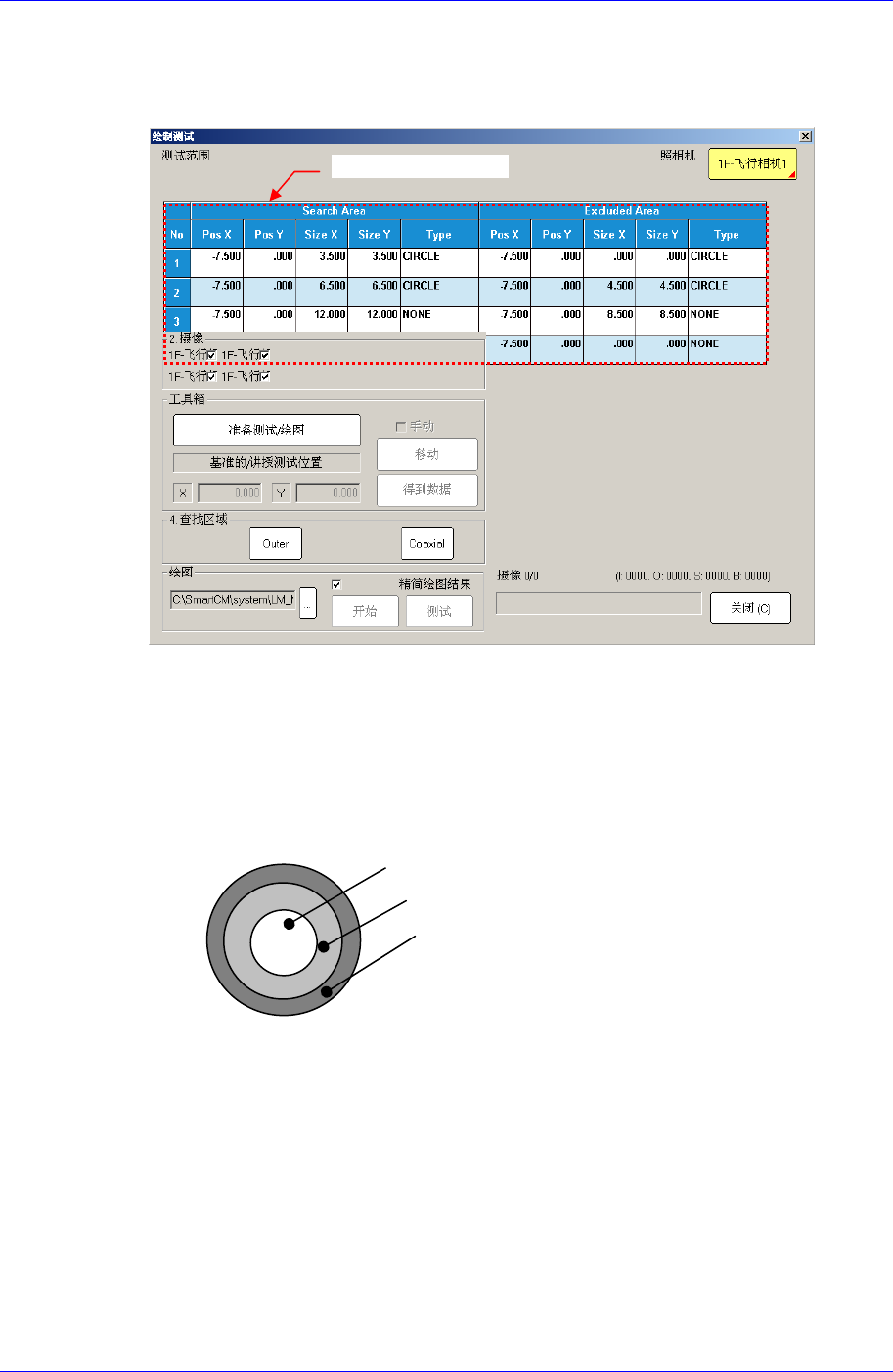

<计划/测验> 按钮
对<选择照相机>组合框中选择的Camera执行Light Level的Test或者自动Mapping
。
<1. 搜索区域> 领域
在检验用吸嘴指定要确认照明亮度的领域。
领域最多可指定4个，同时指定Search领域和 Excluded 领域。 即圆形指定
领域。
一共有4个检验领域， Area1 ~ Area4与此相应。
[校正用吸嘴底面形象]
Test Area1 = Search Area(A) – Excluded Area (B + C)
Test Area2 = Search Area(B) – Excluded Area (C)
Test Area3 = Search Area(C)
Test Area4 = Test Area1 + Test Area2 + Test Area13
C
B
A
<1. 搜索区域> 领域
Calibration
3-57
à <No> 列
表示Test Area的一连序号。
à <Pos X> 列
表示领域中心的 X 坐标。
à <Pos Y> 列
表示领域中心的 Y 坐标。
à <Size X> 列
表示领域的X方向大小。
à <Size Y> 列
表示领域的Y方向大小。
à <Type> 列
指定领域的形态。
CIRCLE: 圆形领域
RECT: 四角形领域.
NONE: 不指定领域.
<2.摄像> 领域
选择执行照明亮度 Test 或 Mapping的 Camera。 已激化的Camera可同时
指定。
<3. 工具箱> 领域
执行Test 或 Mapping的准备作业。
à <准备测试/绘图
> 按钮
安装在Head的所有吸嘴，返还给对应ANC孔。之前ANC1号孔中配置校
正用LightFly吸嘴。
完成作业后<Test> 领域和 <Mapping> 领域的 <Start>按钮和 <Test>按
钮会被激活。
<4. 查找区域> 领域

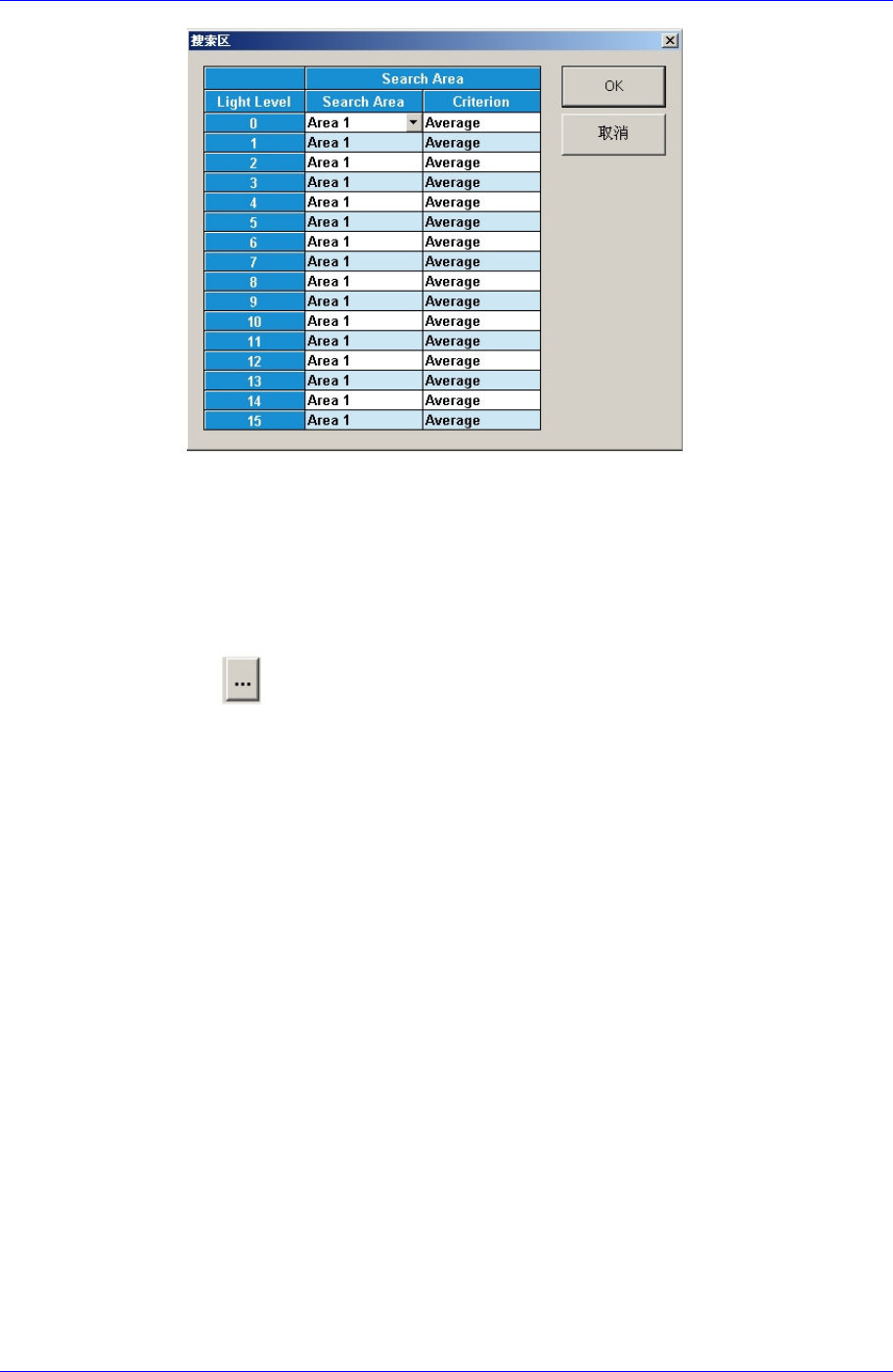

点击要进行Mapping照明的对应按钮会出现如下的对话框。
Samsung Component Placer SM431 Service Manual
3-58
点击所要执行Mapping 的照明相应的按钮，对各相应照明16阶段照明标准
别设定检验领域(Area1~4), 再决定对检验领域各像素的照明亮度值设为平
均还是最大值。
<5. 测试> 领域
指定要保存Test结果的文件名，开始进行Test。
<绘图> 领域
à
按钮
选择Mapping时使用的Map File。是自动生成的文件名，请不要更改。
à <Start> 按钮
开始Mapping
à <Test> 按钮
对Mapping结果执行Test。自动搜索不能满足基准值的照明Leve1并显示
在结果文件。
必须在选择<Refine Mapping Result> 校验框的状态下执行Mapping。
状态表示
表示当前进行状况。
Camera (Test 或 Mapping完成的 Camera数) / (选定的 Camera 总个数。)
(I: Inner Level, O: Outer Level, S: Side Level, Back: Back Level)
<关闭> 按钮
结束对话框。
<转进> 按钮
首先点击此按钮选择要反应结果的Map文件。
从保存为Mapping结果的文件中接受Data改变Light Level值。
必须在选择<导入全部> 校验框的状态下点击<转进>按钮。
<更新> 按钮
