Samsung Component Placer SM431 Service Manual 3-60 7. 点击 < 更新 > 按钮保存数据。
Calibration
3-59
给设备传送变更事项后关闭对话框。
<取消> 按钮
忽略变更事项关闭对话框。
3.1.11. Board Position Calibration
示教Conveyor贴装领域的Stopper位置和Sensor的X位置。
以下是对Board Position进行Calibration的过程。

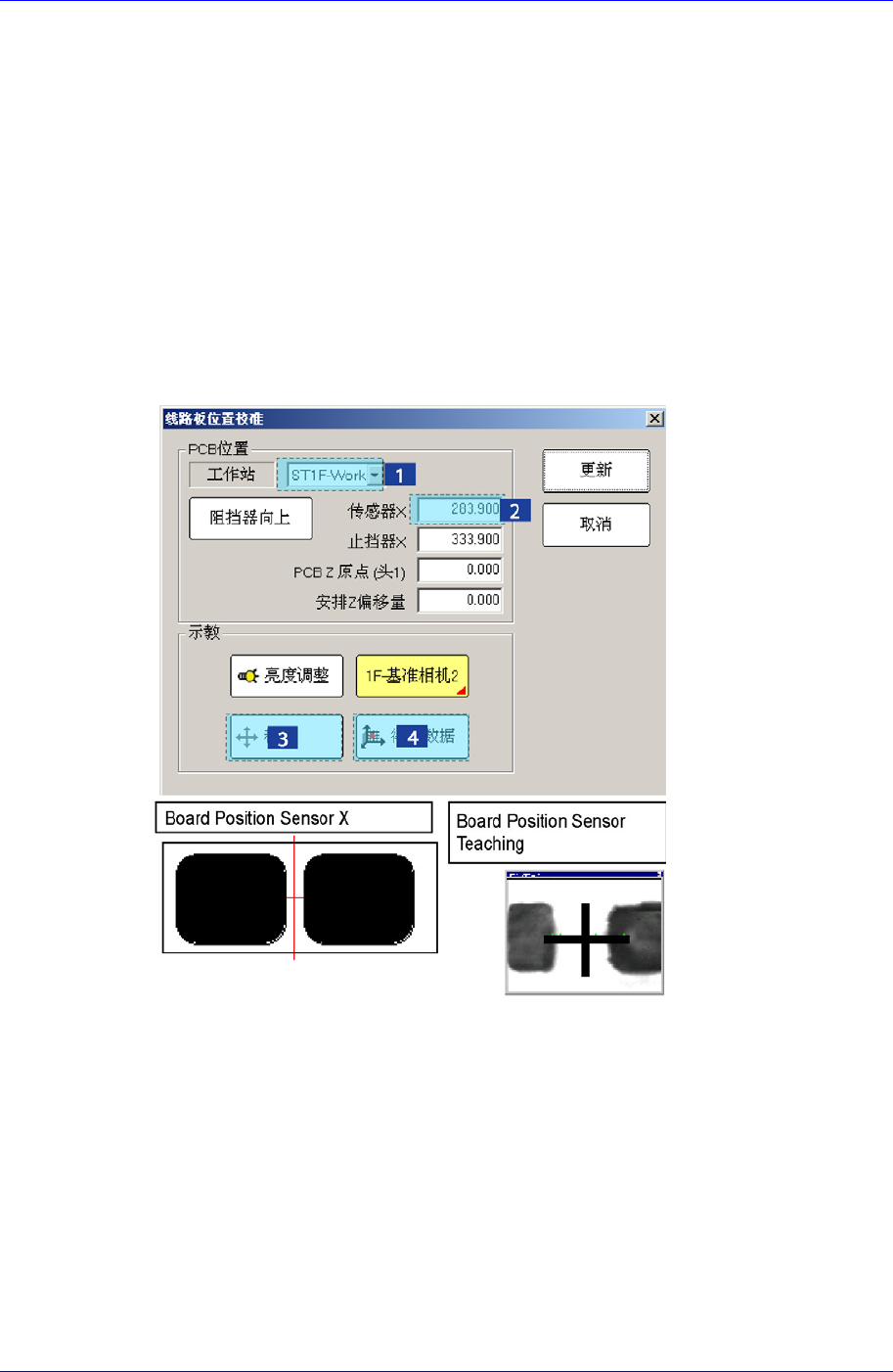

1. 用鼠标选择<传感器X> 编辑箱，点击 <移动>按扭，把示教相机移动到Sensor
X位置。
2. 请利用示教框示教准确的位置。然后点击<得到数据>按钮输入传感器X的准确
坐标值。在SM431用相同的方法对ST1F-Work和ST1R-Work各自进行示教。
3. 用鼠标选择< 传感器X> 编辑箱 后 点击 <移动>按扭 ， 把示教相机移动到
Stopper X位置。

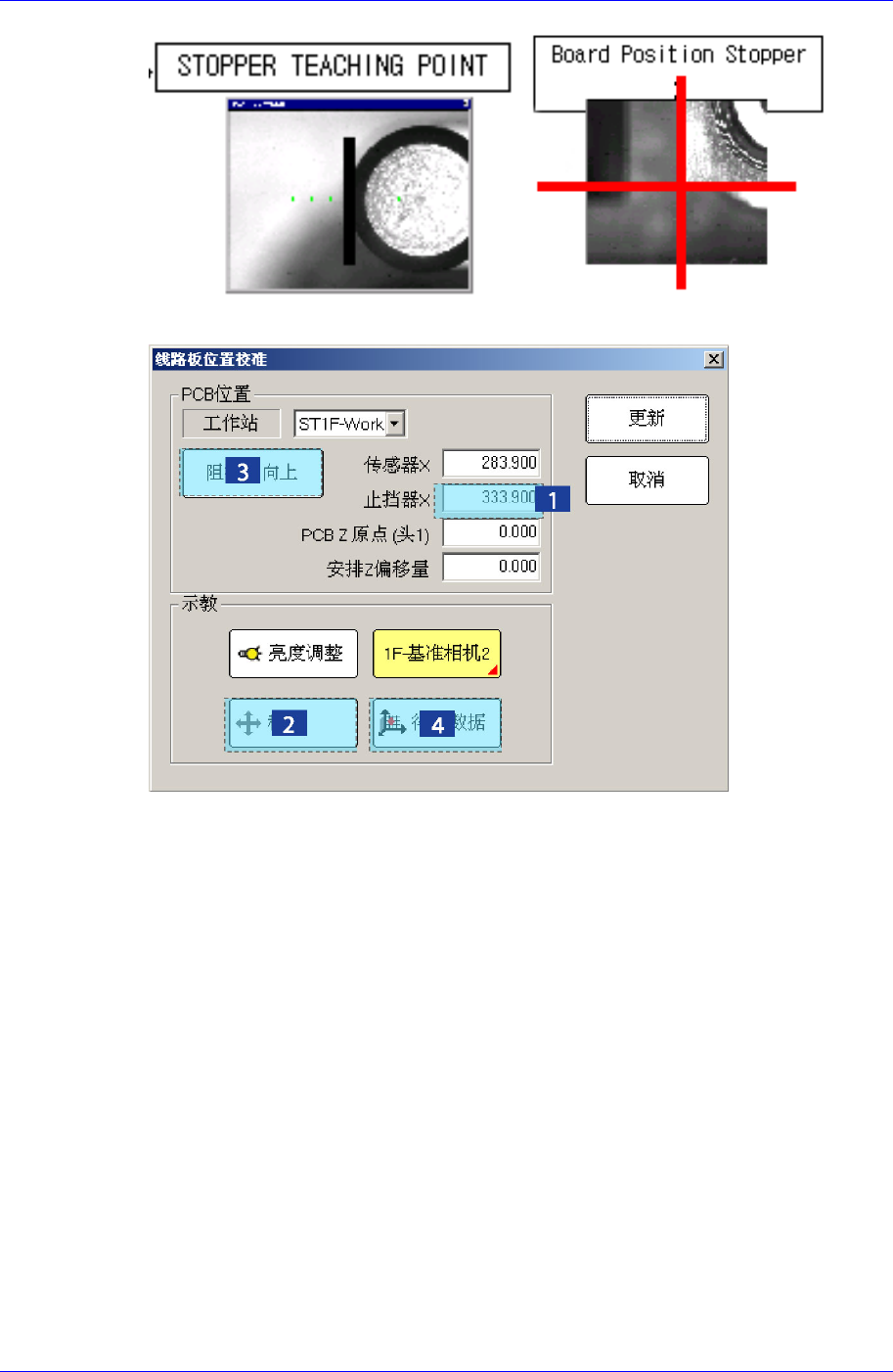

4. <止挡块上/下>按钮 ， 先Up Stopper后再利用示教框(Teaching Box)请准确示教
Stopper位置。
5. <得到数据> 按钮 再利用示教框 Stopper X的 板定位传感器 X坐标值。 请准
确示教 StationF2, StationR2位置。
6. 请点击<阻挡器向下>按钮下降制动器。在SM431用相同的方法对ST1F-Work和
ST1R-Work各自进行示教。
Samsung Component Placer SM431 Service Manual
3-60
7. 点击<更新>按钮保存数据。
Calibration
3-61
3.2. Feeder Base

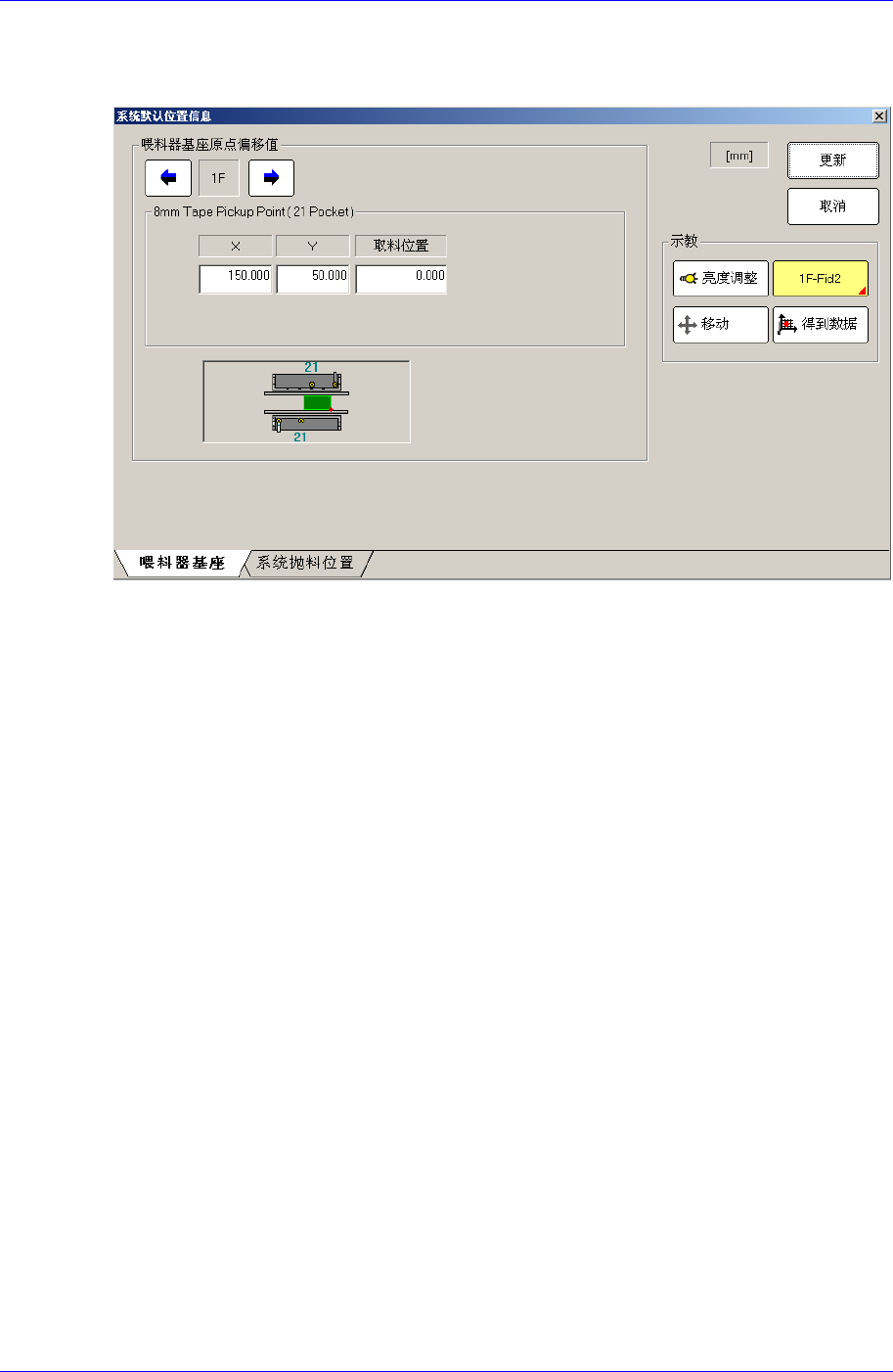

设置喂料器底座的原点(Origin)。
<喂料器基座原点偏移值> 领域
设置喂料器底座原点偏移。
<Feeder Base> 编辑框
选择要设置喂料器底座原点偏移的喂料器底座。
<8mm Tape Pickup (21 Pocket)> 编辑框
设置喂料器底座的原点坐标。
<取料位置> 编辑框
设置喂料器底座原点的Z值。
