Head Module 4-1 1 3. 首先拧开 2 个固定螺丝后，从 Camera Cover -Board Ass’y 拆卸 D-Sub Connector1, 2 4. 拧开下图的固定螺丝 （ 10-M3*5 ）后，拆卸 Camera Board Cover Ass’y 。 5. 按拆卸的逆序组装新 的 Camera Board Cover Ass’y 。 6. 打开设备前面的 Main Switch ，启动 PC 。 D-Su…
Samsung Component Placer SM431 Service Manual
4-10
4.2. Flying Vision (Camera Board Cover Ass’y)
4.2.1. Camera Board Cover Ass’y 更换代表性实例
由于头部冲击, Camera Board被损坏时
Fly-Camera 影像输出出现异常时
为了安装微小部件，更换成其他FOV或者高像素照相机时
4.2.2. 必要工具
T Wrench (其他提供工具) or Hex Wrench
4.2.3. Camera Board Cover Ass’y 更换步骤
1. 操作示教框把Head Assembly最大限度地往两边移动。
2. 请正常关闭PC后，关闭设备前面的Main Switch。
Flying Vision
Camera Cover-Board Ass’y
Head Module
4-11
3. 首先拧开2个固定螺丝后，从Camera Cover-Board Ass’y拆卸D-Sub Connector1, 2

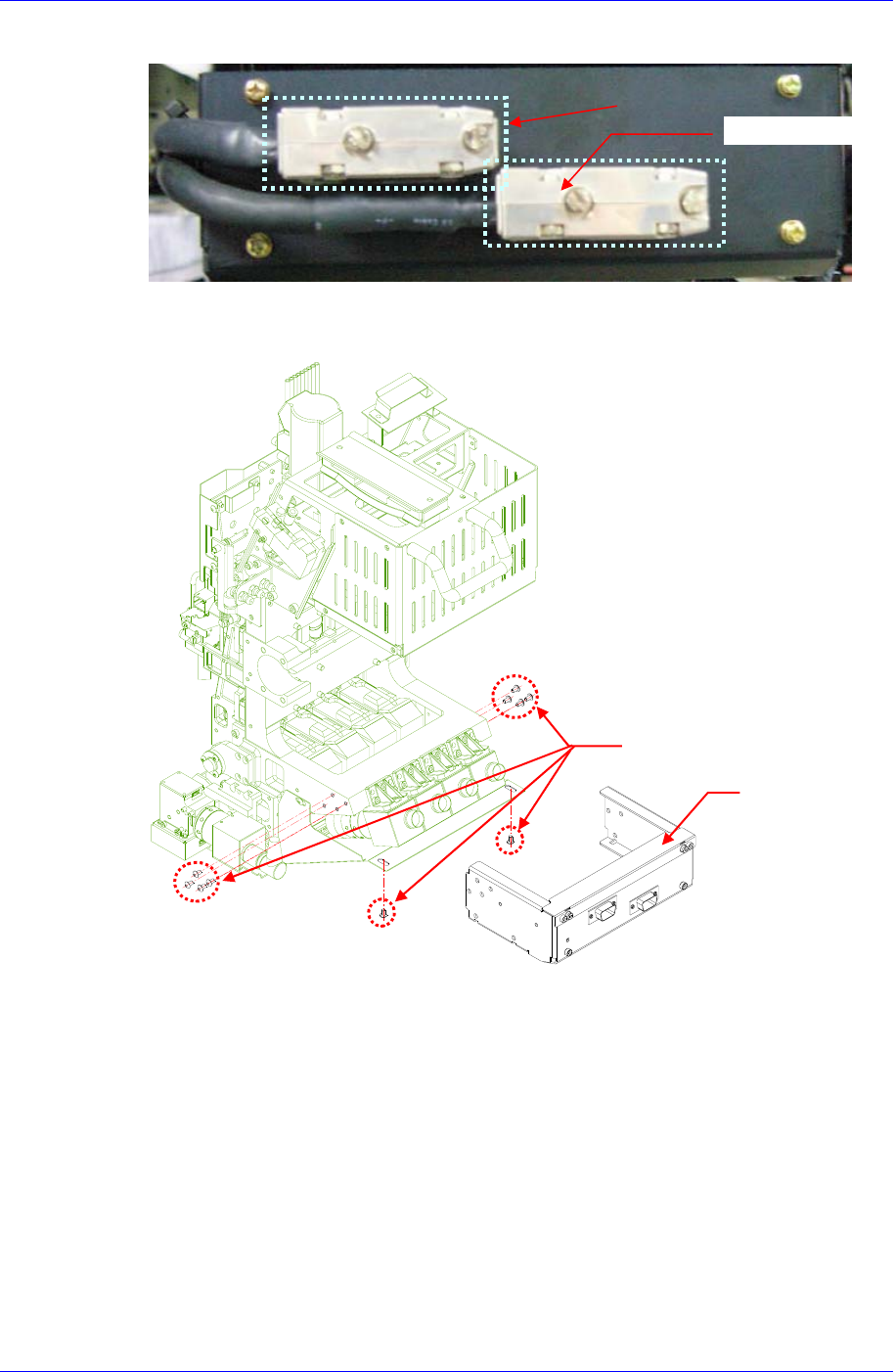

4. 拧开下图的固定螺丝（10-M3*5）后，拆卸Camera Board Cover Ass’y。
5. 按拆卸的逆序组装新的Camera Board Cover Ass’y。
6. 打开设备前面的Main Switch，启动PC。
D-Sub Connector
10-M3*5
Camera Board
Cover Ass’y
Samsung Component Placer SM431 Service Manual
4-12
4.3. Fly-Camera 个别替换
1. 执行“4.2.3 Camera Board Cover Ass’y (Page 4-3)”的 No.1~No.4步骤，拆卸
Camera Board Cover Ass’y。
2. 为了从Head Module拆卸需要更换的照相机，拆卸连接在相应照相机的数据线
Data Cable
Flying Camera
