Head Module 4-13 3. 用扳手拧开照相机的固定螺丝 (3-M3*8) 后，拆卸 照相机。 4. 用 2 个定位销定位照相机并拧紧固定螺丝（ 3-M3*8 ）后，连接数据线。但， 需 要记录 gain 等设置，更换成相同 设置的照相机。 5. 打开设备前面的 Main Switch ，启动 PC 。 6. 请执行 Fly-Camera Scale Calibration 。详细事项请参照 “3.1.10.4 Fly Cam…

100%1 / 494
Samsung Component Placer SM431 Service Manual
4-12
4.3. Fly-Camera 个别替换
1. 执行“4.2.3 Camera Board Cover Ass’y (Page 4-3)”的 No.1~No.4步骤，拆卸
Camera Board Cover Ass’y。

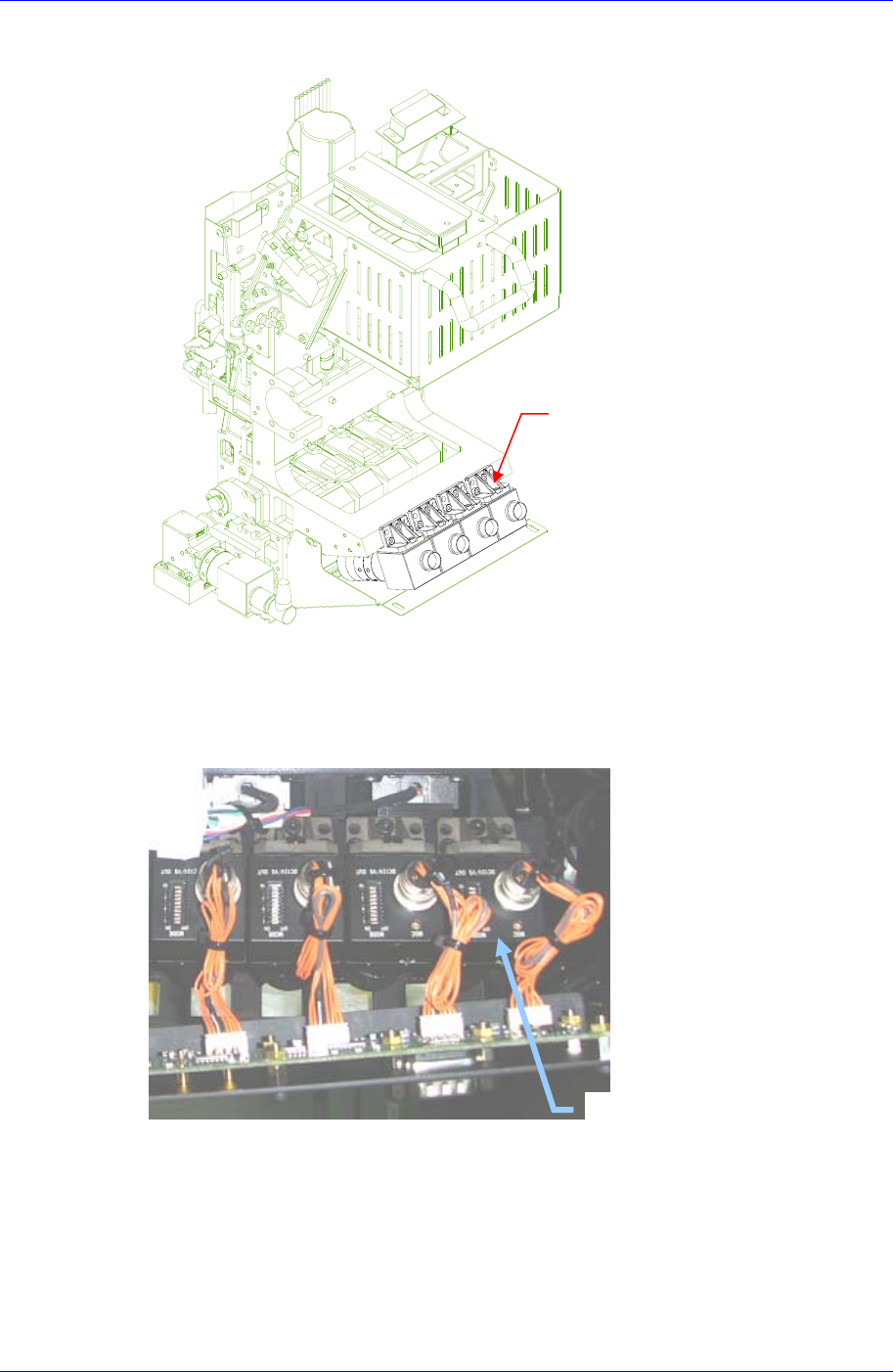

2. 为了从Head Module拆卸需要更换的照相机，拆卸连接在相应照相机的数据线
Data Cable
Flying Camera
Head Module
4-13
3. 用扳手拧开照相机的固定螺丝(3-M3*8)后，拆卸照相机。
4. 用2个定位销定位照相机并拧紧固定螺丝（3-M3*8）后，连接数据线。但，需
要记录gain等设置，更换成相同设置的照相机。
5. 打开设备前面的Main Switch，启动PC。
6. 请执行Fly-Camera Scale Calibration。详细事项请参照“3.1.10.4 Fly Camera Scale
Calibration (3-3
页
)”
。
7. 请执行Fly-Camera Offset Calibration。详细事项请参照“3.1.10.5 Fly Camera
Offset Calibration (3-3
页
)”
。
8. 请执行Fly to Fix Camera Offset Calibration。详细事项请参照“3.1.10.6 Fly to Fix
Camera & Fly Runout Offset Calibration (3-3
页
)”
。
9. 请执行Lignt Mapping。详细事项请参照.“3.1.10.8 Light Mapping (3-3
页
)” 。
10. 完成校正后，为确认是否正常贴装部件，请执行测试。
定位销2个
3-M3*8
Samsung Component Placer SM431 Service Manual
4-14
4.4. Flying Vision 照明部
4.4.1. Flying Vision 照明部替换代表事例
由于照明不良 Vision 画面发生异常时
由于照明不良引发部件识别失败的废弃率增加或发生Nozzle Check异常等现象
由于照明装置(LED)不亮灯，影像发暗时
由于照明面板或头部照明面板不良，照明装置不亮灯。
4.4.2. 必要工具
T Wrench (其他提供工具) or Hex Wrench
4.4.3. Flying Vision 照明部替换次序
该替换次序以Vision照明部替换时必要材料单位替换为前题。

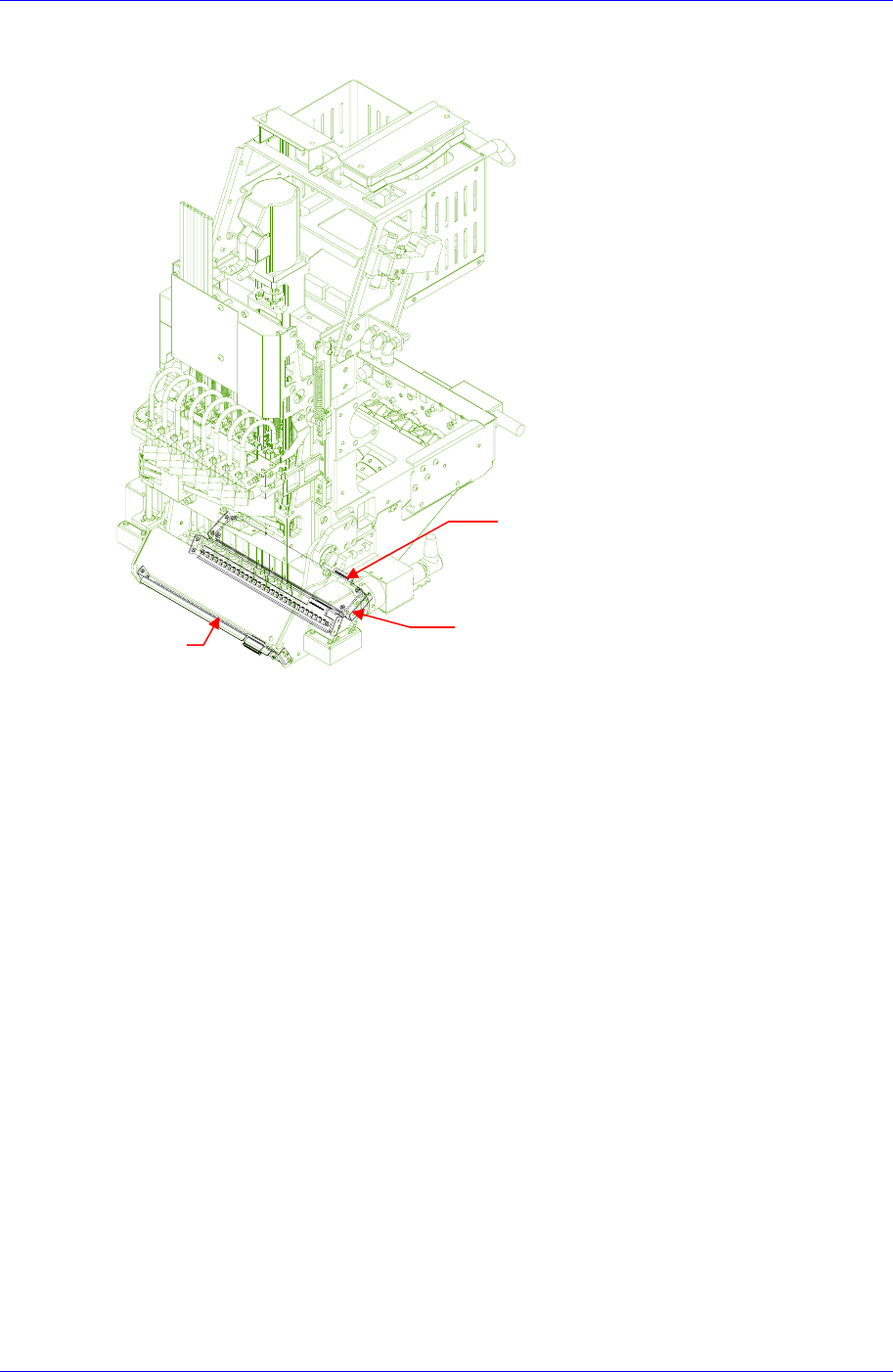

Flying Vision
Outer PCB B Ass’y
Flying Vision
Outer PCB A Ass’y
Flying Vision
Coxial PCB Ass’y
