Head Module 4-17 <Outer Illumination Board B> 6. 按照拆卸的逆序组装 新品 Side 照明 Board 。 7. 打开设备前面的 Main Switch ，启动 PC 。 8. 请执行 Light Mapping 。详细事项请参照 “3.1.10.8 Light Mapping (3-3 页 )” 。 9. 完成校正后，为确认 是否正常贴装部件请执行 测试。 注 意 请替换包括…

100%1 / 494
Samsung Component Placer SM431 Service Manual
4-16
<Outer Illumination B>
5. 为了拆卸Outer Illumination Board A󱹵 Outer Illumination Board B，拧开下图中
的固定螺丝（2-M2*5((No.①)后更换Board。
<Outer Illumination Board A>
Outer
Illumination B
固定螺丝
Outer
Illumination
Bracket
Outer
LED
Board
Flying Outer Insulation
Head Module
4-17

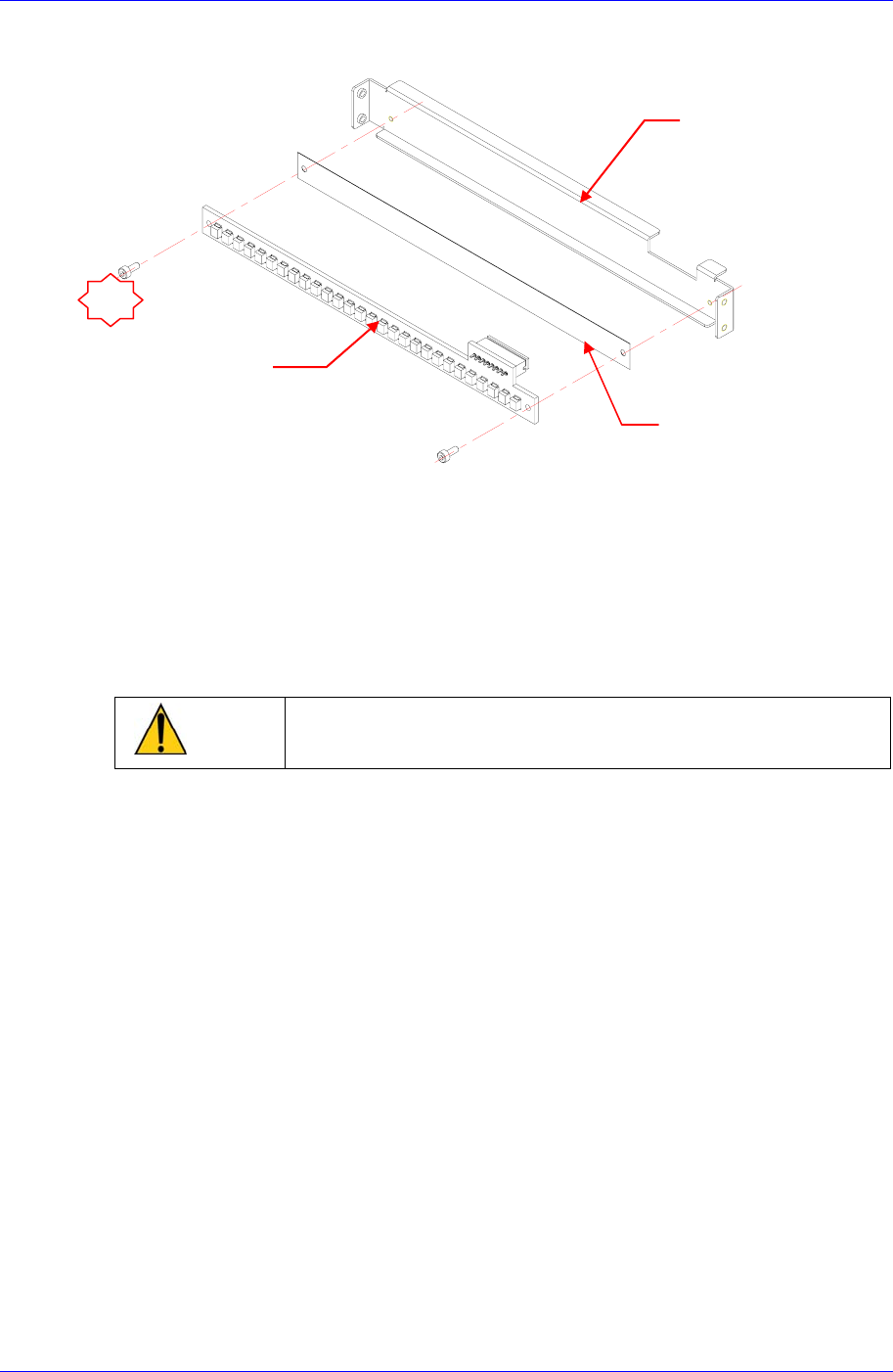

<Outer Illumination Board B>
6. 按照拆卸的逆序组装新品Side照明Board。
7. 打开设备前面的Main Switch，启动PC。
8. 请执行Light Mapping。详细事项请参照“3.1.10.8 Light Mapping (3-3
页
)” 。
9. 完成校正后，为确认是否正常贴装部件请执行测试。
注 意
请替换包括Side照明Board 不良的所有因碰撞破损的所有部
件
Oute
r
LED
Boar
d
Outer Illumination
Bracket
1
Flying Outer Insulation
Samsung Component Placer SM431 Service Manual
4-18
4.4.3.2. Coaxial 照明程序替换次序
1. 首先, 参照Maintenance Reference 手册的 “Head Mirror” 执行清扫后确认贴装
程度。 (但, 头部冲击时立即替换)
2. 请执行 “4.4.3.1 Outer
照明程序替换次序
” 的#一阶段和#2阶段。
3. 从Coaxial PCB Ass’y中清除Coaxial PCB照明Board连接器。
4. 为了从Head Ass’y中 Coaxial照明部，用扳手向逆时针方向拧开下列固定螺丝
（4-M2.5*4）。
Coaxial Illumination
固定螺丝
