Head Module 4-19 5. 如下图拆卸 Coaxial 的照明 Board 。 ① 拧开固定螺丝 (4-M2*10)(No ① ) 后拆卸 Diffuser 。 ② 拧开固定螺丝 (4-M2*5)(No ② ) 后拆卸 Coaxial 照明 Board 。 6. 按照拆卸的逆序组装 新品 Coaxial 照明 Board 。 7. 打开设备前面的 Main Switch ，启动 PC 。 8. 请执行 Light Mappi…
Samsung Component Placer SM431 Service Manual
4-18
4.4.3.2. Coaxial 照明程序替换次序
1. 首先, 参照Maintenance Reference 手册的 “Head Mirror” 执行清扫后确认贴装
程度。 (但, 头部冲击时立即替换)
2. 请执行 “4.4.3.1 Outer
照明程序替换次序
” 的#一阶段和#2阶段。
3. 从Coaxial PCB Ass’y中清除Coaxial PCB照明Board连接器。

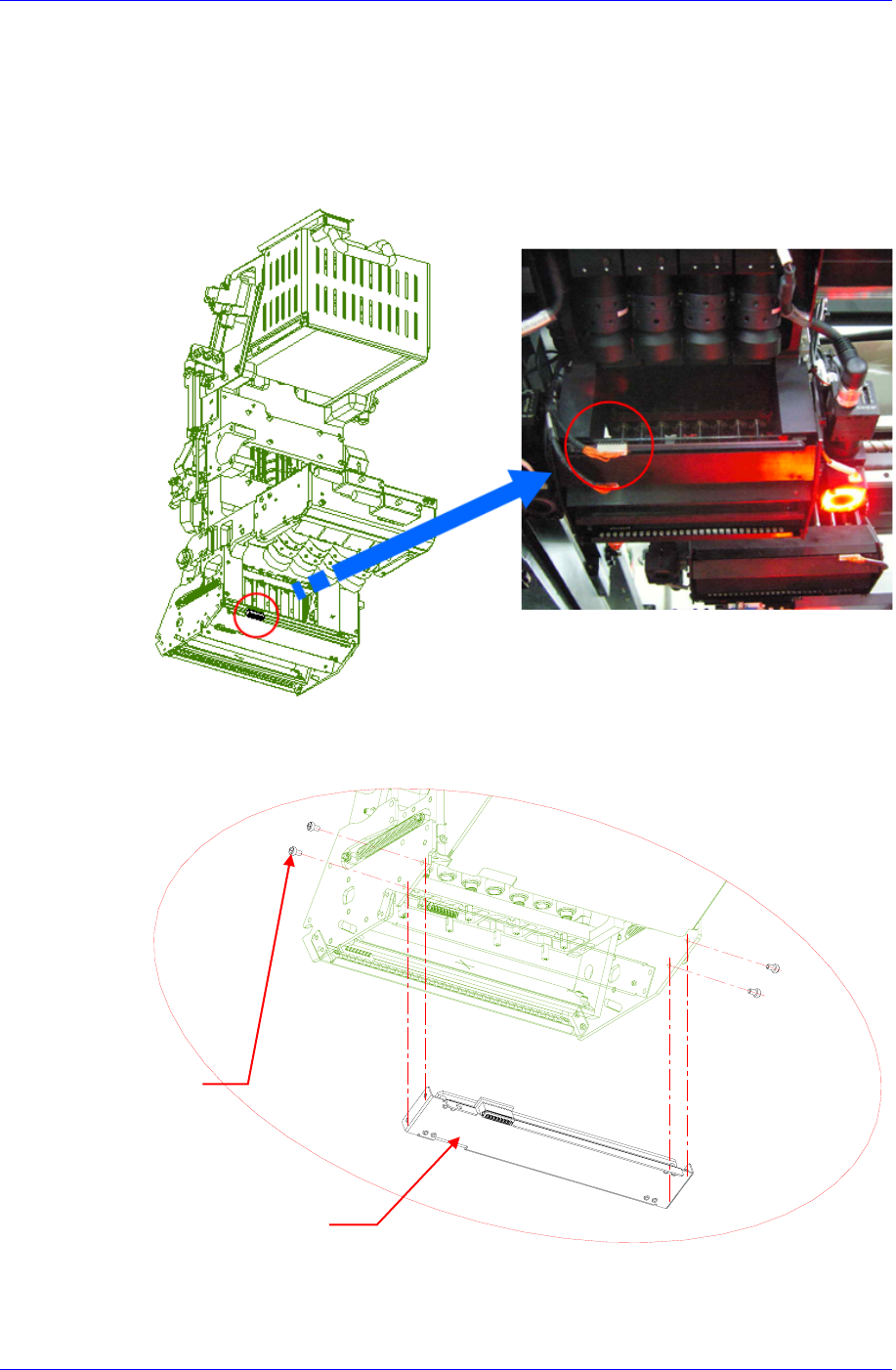

4. 为了从Head Ass’y中 Coaxial照明部，用扳手向逆时针方向拧开下列固定螺丝
（4-M2.5*4）。
Coaxial Illumination
固定螺丝
Head Module
4-19

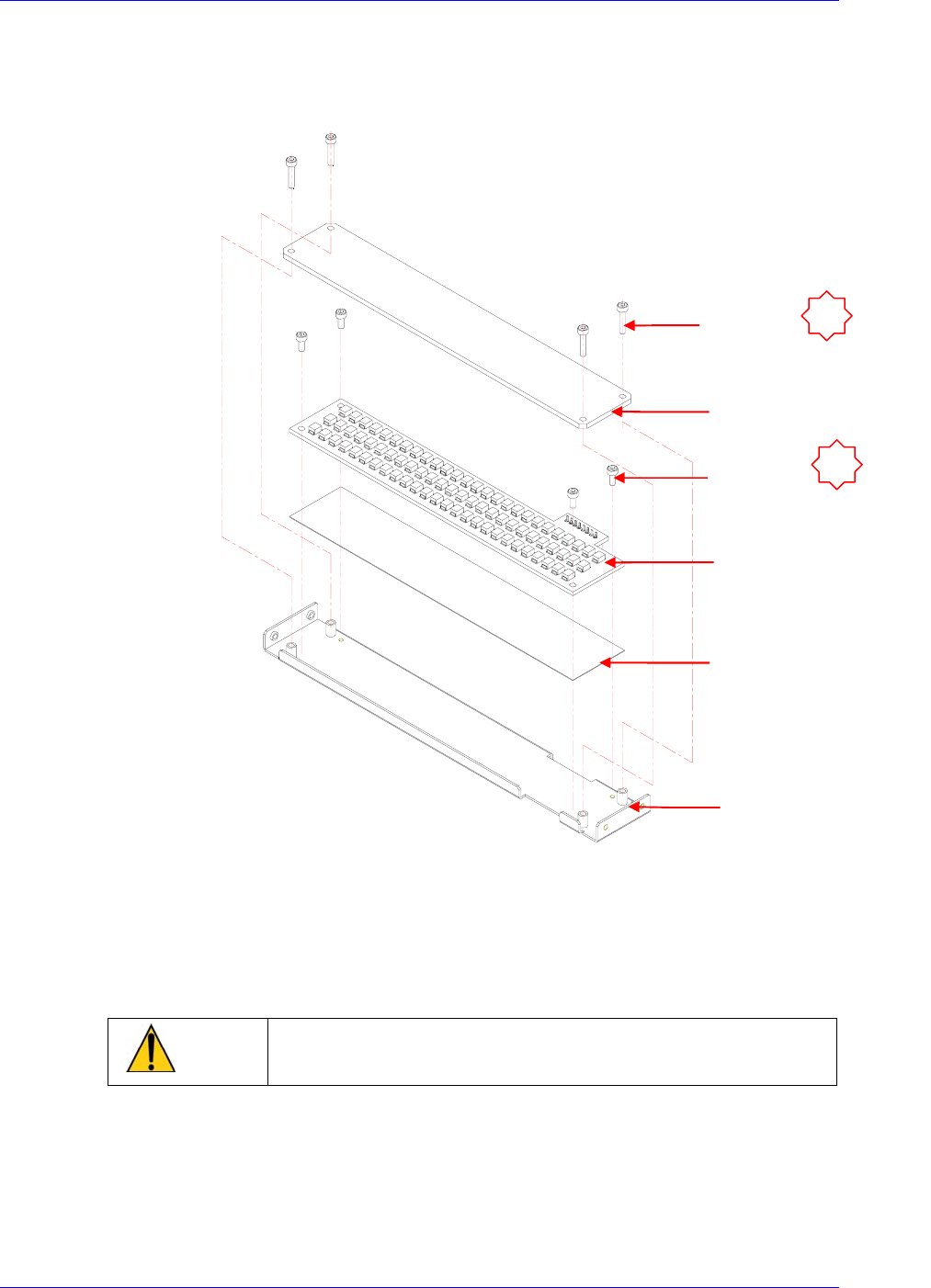

5. 如下图拆卸Coaxial的照明Board。
① 拧开固定螺丝(4-M2*10)(No①)后拆卸Diffuser。
② 拧开固定螺丝(4-M2*5)(No②)后拆卸Coaxial照明Board。
6. 按照拆卸的逆序组装新品Coaxial照明Board。
7. 打开设备前面的Main Switch，启动PC。
8. 请执行Light Mapping。详细事项请参照“3.1.10.8 Light Mapping (3-3
页
)” 。
9. 完成校正后，为确认是否正常贴装部件请执行测试。
注 意
请替换包括Coaxial照明Board 不良的所有因碰撞破损的所有
部件。
Coaxial
Illumination
Board
固定螺丝
Diffuser
Coaxial
Bracket
固定螺丝
Flying Coaxial
Insulation
1
2
Samsung Component Placer SM431 Service Manual
4-20
4.5. Mirror & Swing 部
4.5.1. Mirror & Swing部替换代表事例
Feeder和 Mirror部碰撞时
因喷嘴Mirror损伤时
4.5.2. 必要工具
T Wrench (其他提供工具) or Hex Wrench
4.5.3. Mirror 替换次序
1. 操作示教框把Head Assembly最大限度地往两边移动。
2. 正常关闭PC后，关闭设备前面的Main Switch。
Mirror
