Samsung Component Placer SM431 Service Manual
4-20
4.5. Mirror & Swing 部
4.5.1. Mirror & Swing部替换代表事例
Feeder和 Mirror部碰撞时
因喷嘴Mirror损伤时
4.5.2. 必要工具
T Wrench (其他提供工具) or Hex Wrench

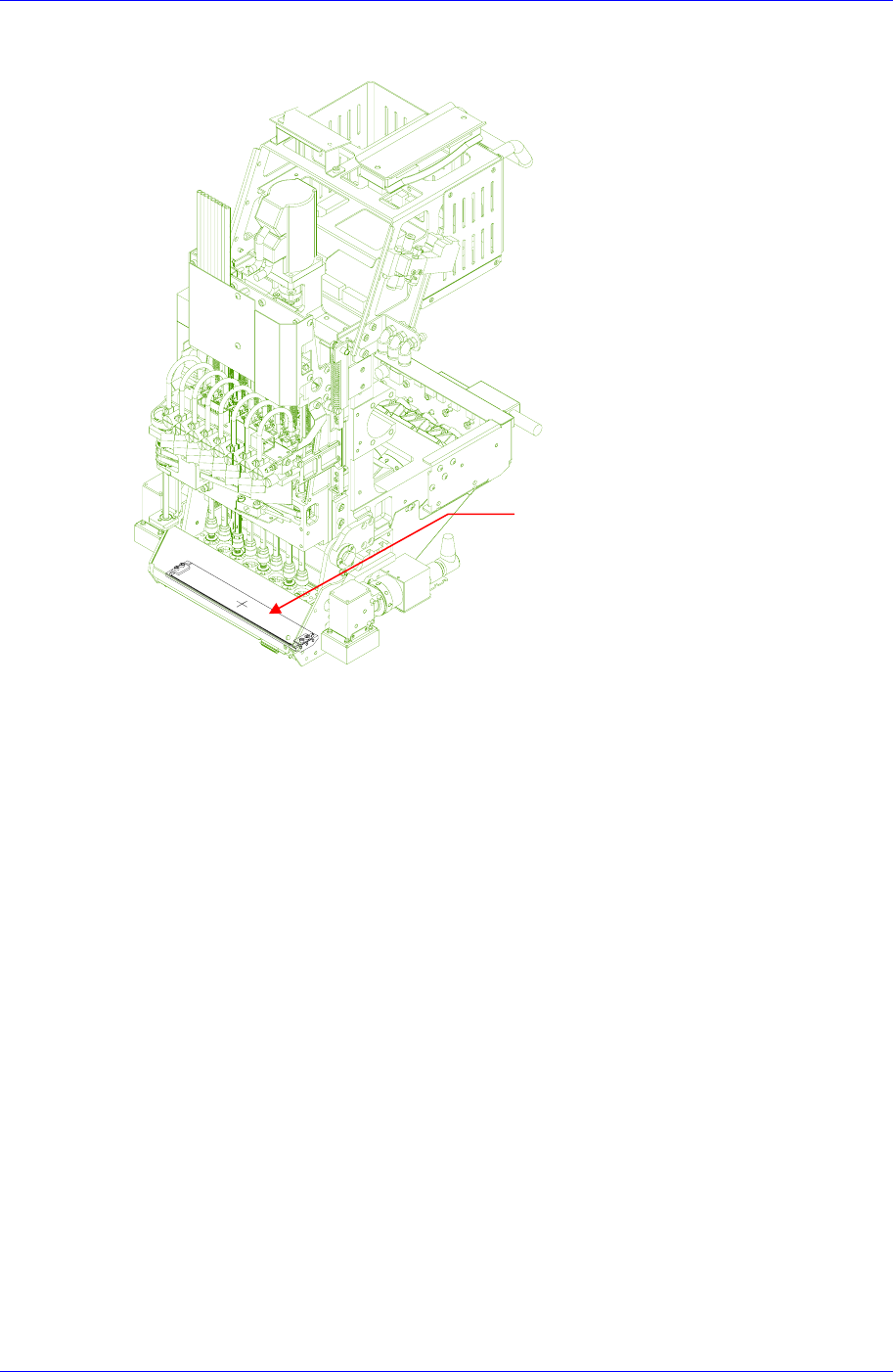

4.5.3. Mirror 替换次序
1. 操作示教框把Head Assembly最大限度地往两边移动。
2. 正常关闭PC后，关闭设备前面的Main Switch。
Mirror
Head Module
4-21

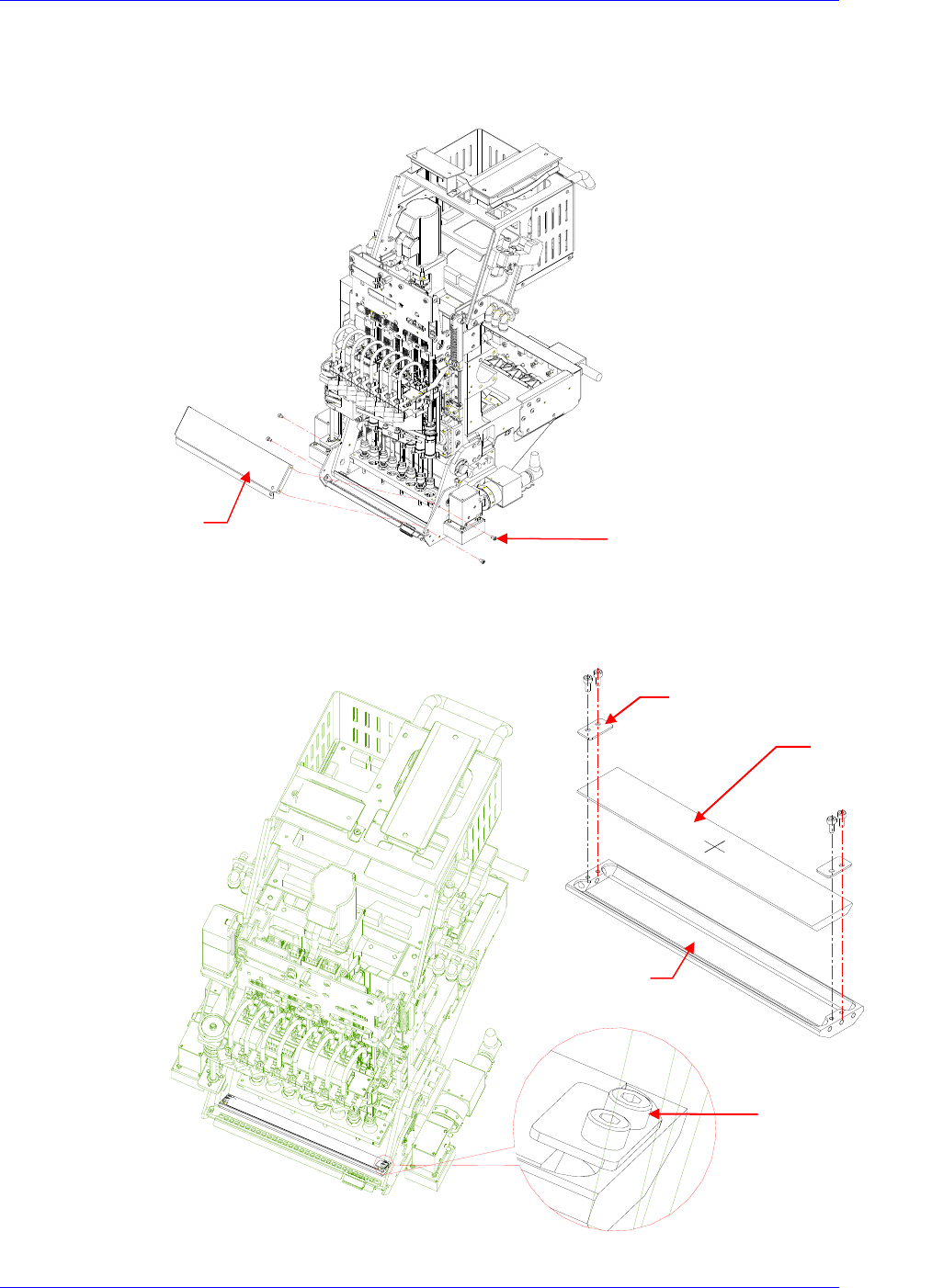

4.5.3.1. Mirror 替换次序
① 为了拆卸Mirror，拧开Front_Cover的固定螺丝（M2.5-4个）后拆卸
Front_Cover。
② 拧开下图的固定螺丝 （ M2-4个）拆卸Mirror固定板 （ 2个）后，Mirror
Frame中更换Mirror。
Mirror 固定盘
Mirror
4-M2*5
Mirror Frame
固定螺丝
Front
Cover
Samsung Component Placer SM431 Service Manual
4-22
2. 组装Mirror固定板时，用力矩扳手和螺栓按拆卸的逆序组装Spring Washer(M3-4
个)(No①)。连接扭矩为7.0 kgf.cm²。

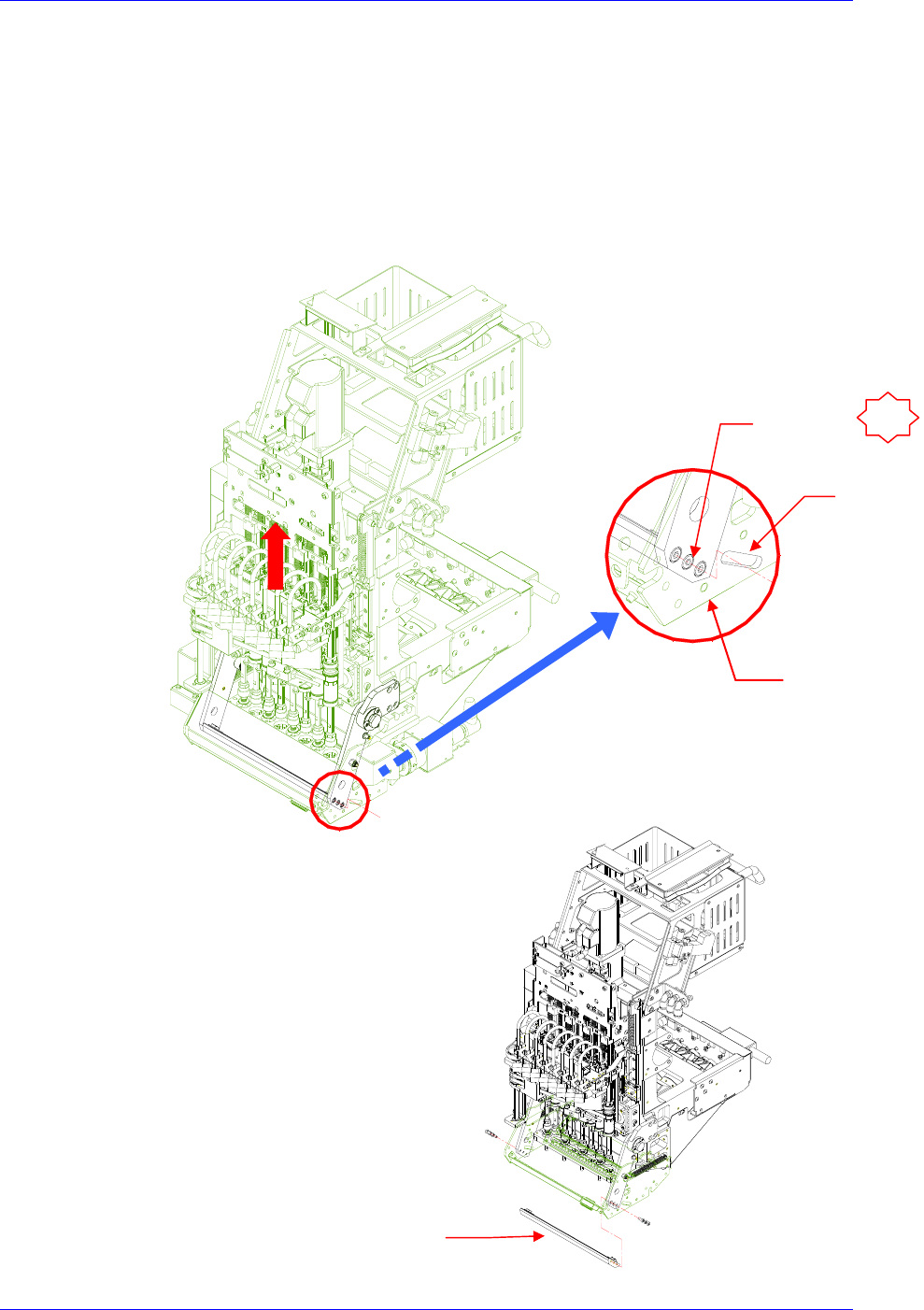

4.5.3.2. Mirror Frame 替换次序
1. 为了更换Mirror Frame，请在Moving Head Ass’y上升的状态下进行作业。
① 通过Light Bracket的长孔，拧开固定螺丝(3-M2.5*6)(No①)。
② 用相同方法拧开对面的固定螺丝。
③ 拆卸Mirror Frame。
固定螺丝
Light Bracket
1
Slot
Mirror Frame
