Samsung Component Placer SM431 Service Manual 4-22 2. 组装 Mirror 固定板时，用力矩扳手 和螺栓按拆卸的逆序组装 Spring W asher(M3-4 个 )(No ① ) 。连接扭矩为 7.0 kgf.cm ²。 4.5.3.2. Mirror Frame 替换次序 1. 为了更换 Mirror Frame ，请在 Moving Head Ass’y 上升的状态 下进行作业…
Head Module
4-21
4.5.3.1. Mirror 替换次序
① 为了拆卸Mirror，拧开Front_Cover的固定螺丝（M2.5-4个）后拆卸
Front_Cover。
② 拧开下图的固定螺丝 （ M2-4个）拆卸Mirror固定板 （ 2个）后，Mirror
Frame中更换Mirror。
Mirror 固定盘
Mirror
4-M2*5
Mirror Frame
固定螺丝
Front
Cover
Samsung Component Placer SM431 Service Manual
4-22
2. 组装Mirror固定板时，用力矩扳手和螺栓按拆卸的逆序组装Spring Washer(M3-4
个)(No①)。连接扭矩为7.0 kgf.cm²。
4.5.3.2. Mirror Frame 替换次序
1. 为了更换Mirror Frame，请在Moving Head Ass’y上升的状态下进行作业。
① 通过Light Bracket的长孔，拧开固定螺丝(3-M2.5*6)(No①)。
② 用相同方法拧开对面的固定螺丝。
③ 拆卸Mirror Frame。
固定螺丝
Light Bracket
1
Slot
Mirror Frame
Head Module
4-23

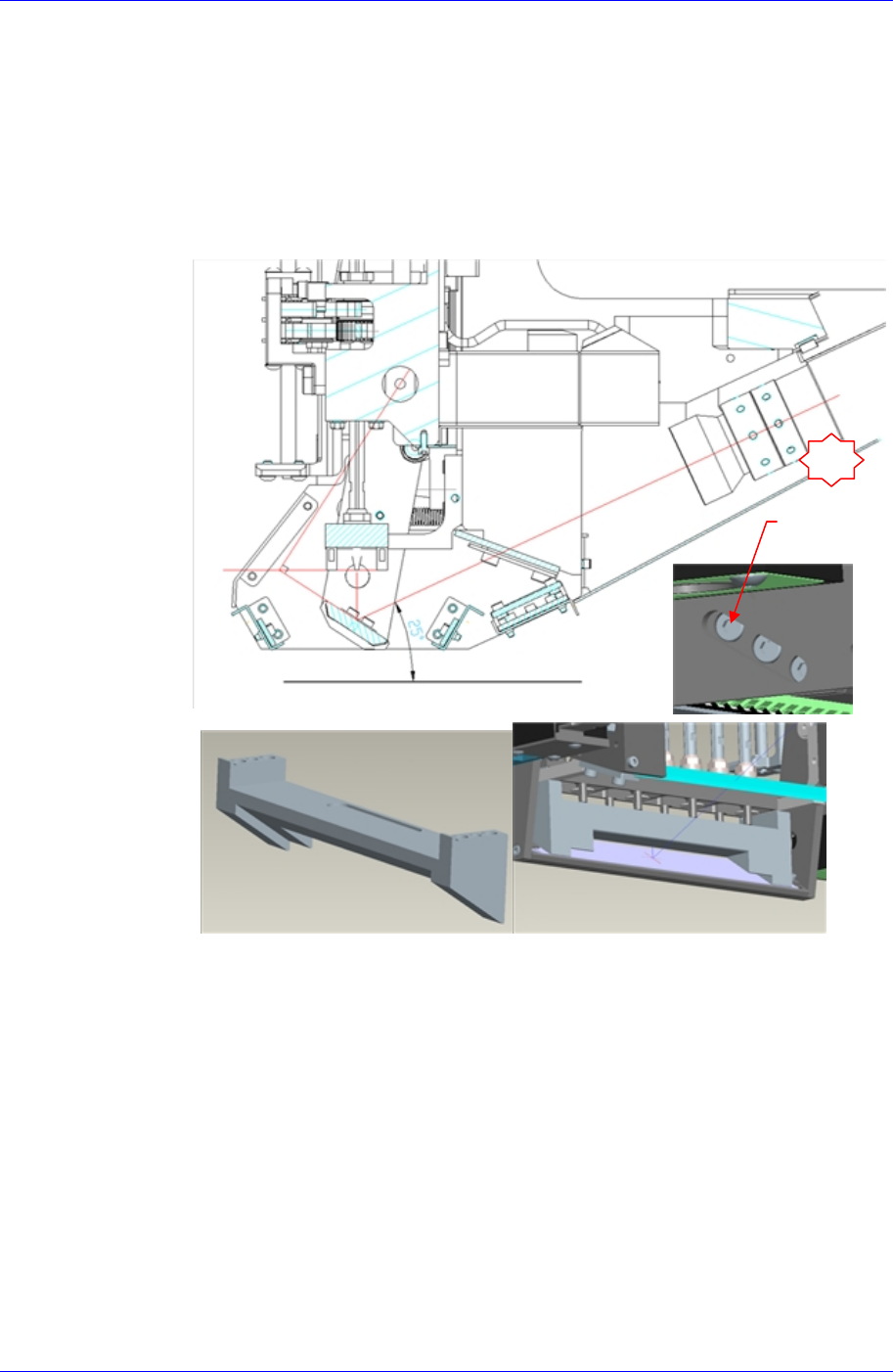

2. 按如下步骤更换成新的Mirror Frame。
① 为了安装Mirror Frame组装尺具参考“4.4.3.1 Outer
照明程序替换次序
(4-
3)” 3 ~ 4拆卸Outer PCB A Ass’y和Outer PCB B Ass’y。
② 参考“4.4.3.2 Coaxial
照明程序替换次序
(4-3)”3~4拆卸Coaxial PCB Ass’y
③ 组装MirrorFrame时请务必使用专用工装。Mirror Arm中连接Spring并Eleva
tion移动到相似点的状态下把Mirror贴紧Head Jig后交叉拧紧左右固定螺
丝。
3. 如果替换了Mirror Frame，则需要以下Calibration作业。
请执行Fly-Camera Scale Calibration。详细事项请参照“3.1.10.4 Fly Camera
Scale Calibration (3-3
页
)”
。
请执行Fly-Camera Offset Calibration。详细事项请参照“3.1.10.5 Fly Camera
Offset Calibration (3-3
页
)”
。
请执行Fly to Fix Camera Offset Calibration。详细事项请参照“3.1.10.6 Fly to
Fix Camera & Fly Runout Offset Calibration (3-3
页
)”。
4. Fly Camera Offset超出规格时，可如下措施。
Head1和 Head6中插入Calibration Tool。
为了把Calibration Tool移动到Align高度，请执行以下过程。
Mirror Ass’y Jig
固定螺丝
1
