Samsung Component Placer SM431 Service Manual
4-24

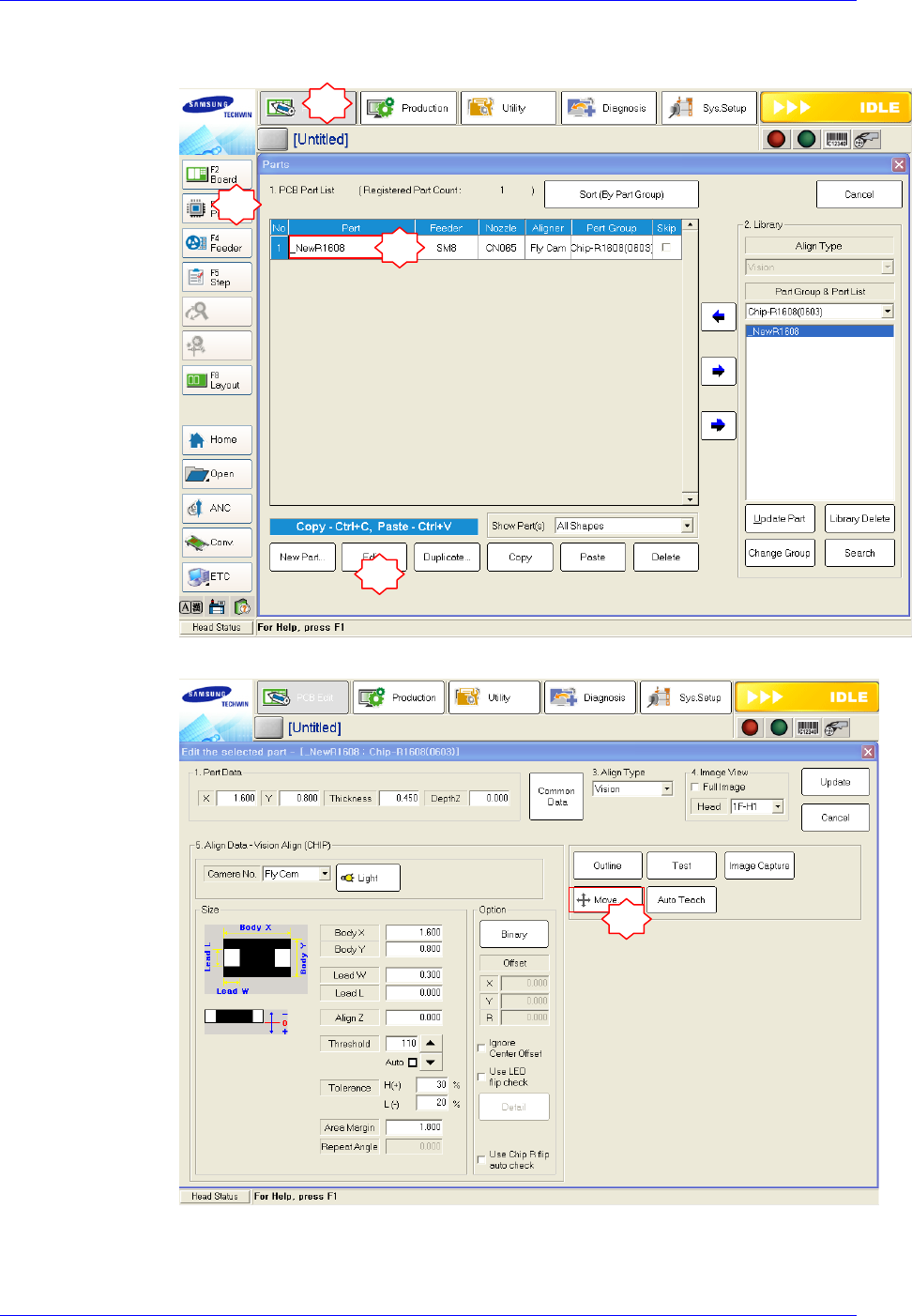

“Parts” 对话框中选择任意部件(1608)后，点击<Edit>按钮，执行“Part
Editor”对话框。
先点击<Move>按钮后，再点击<Prepare Aligne Test> 按钮。
1
2
3
4
5
Head Module
4-25
如果显示“Z and Mirror axis will move or Head Block will move to the Fix
Camera Position”信息，请点击Yes。
那么, Z轴和Mirror移动到识别位置。
边看 ‘SMVision’窗，轮视 Flying Camera 1 号和 6 号，确认‘SMVision’窗的
十字线和 Calibration Tool 中心是否一致，调整 Mirror Support 后，固定螺丝
5. 完成校正后，为确认是否正常贴装部件，请执行测试。
6
7
Samsung Component Placer SM431 Service Manual
4-26

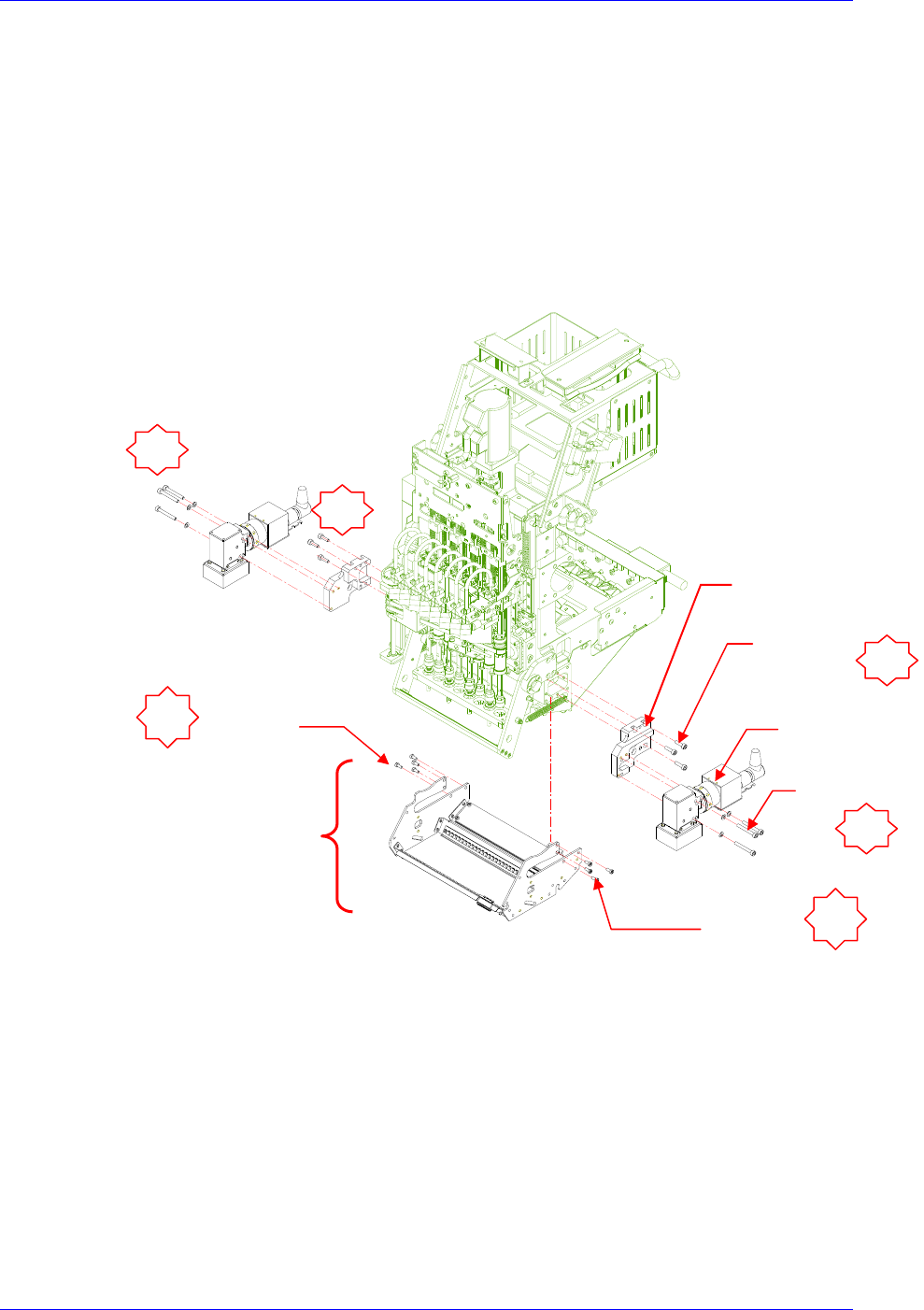

4.5.4. Mirror Shaft 替换次序
1. 操作示教框把Head Assembly最大限度地往两边移动。
2. 正常关闭PC后，关闭设备前面的Main Switch。
3. 按如下顺序拆卸Mirror Shaft。
① 拧开下图的固定螺丝(3-M3*25) (No①)后拆卸Lens Ass’y。
② 拧开CAM Holder的固定螺丝(3-M3*10)(No②)后拆卸CAM Holder。
③ 用相同的方法拆卸对面的Lens Ass’y和CAM Holder。
④ 为了拆卸Illumination Module拧开两侧固定螺丝(8-M3*8)(No③)。
⑤ 如下图拆卸连接在HEAD MAIN BASE和Mirror Ass’y的 Tension Spring。
⑥ 用相同的方法拆卸对面的Tension Spring。
⑦ 拧开Mirror Shaft Ass’y的固定螺丝(4-M3*10)(No④)。
⑧ 对面也用相同的方法进行拆卸后，从HEAD拆卸Mirror Shaft Ass’y。
固定螺丝
CAM Holder
1
2
Illumination
Module
固定螺丝
1
2
3
固定螺丝
Lens Ass’y
固定螺丝
3
