Head Module 4-35 5. 拧开固定螺丝 (3-M3*15)(No ① ) 后拆卸 Pneumatic module 。 6. 拧开固定螺丝 (4-M2*8)(No ② ) 后拆卸 Z-Cap 。 7. 用相同方法在剩下的 7 个 Spline Ass’y 中拧开固定螺丝 (4-M2*8)(No ② ) 取出 Z_Cap 后，拆卸 Ball Spline Shaft 。 8. 最后拆卸 T iming Belt 和 Thet…

Samsung Component Placer SM431 Service Manual

4-34

4.6.4. Timing belt(Spindle axis) 替换次序

1. 为了更换Timing Belt执行“4.5.4 Mirror Shaft

替换次序

(Page4-3)”

的

1 ~ 3号过

程从HEAD分离Lens Ass’y和Illumination module及 Mirror Shaft Ass’y。

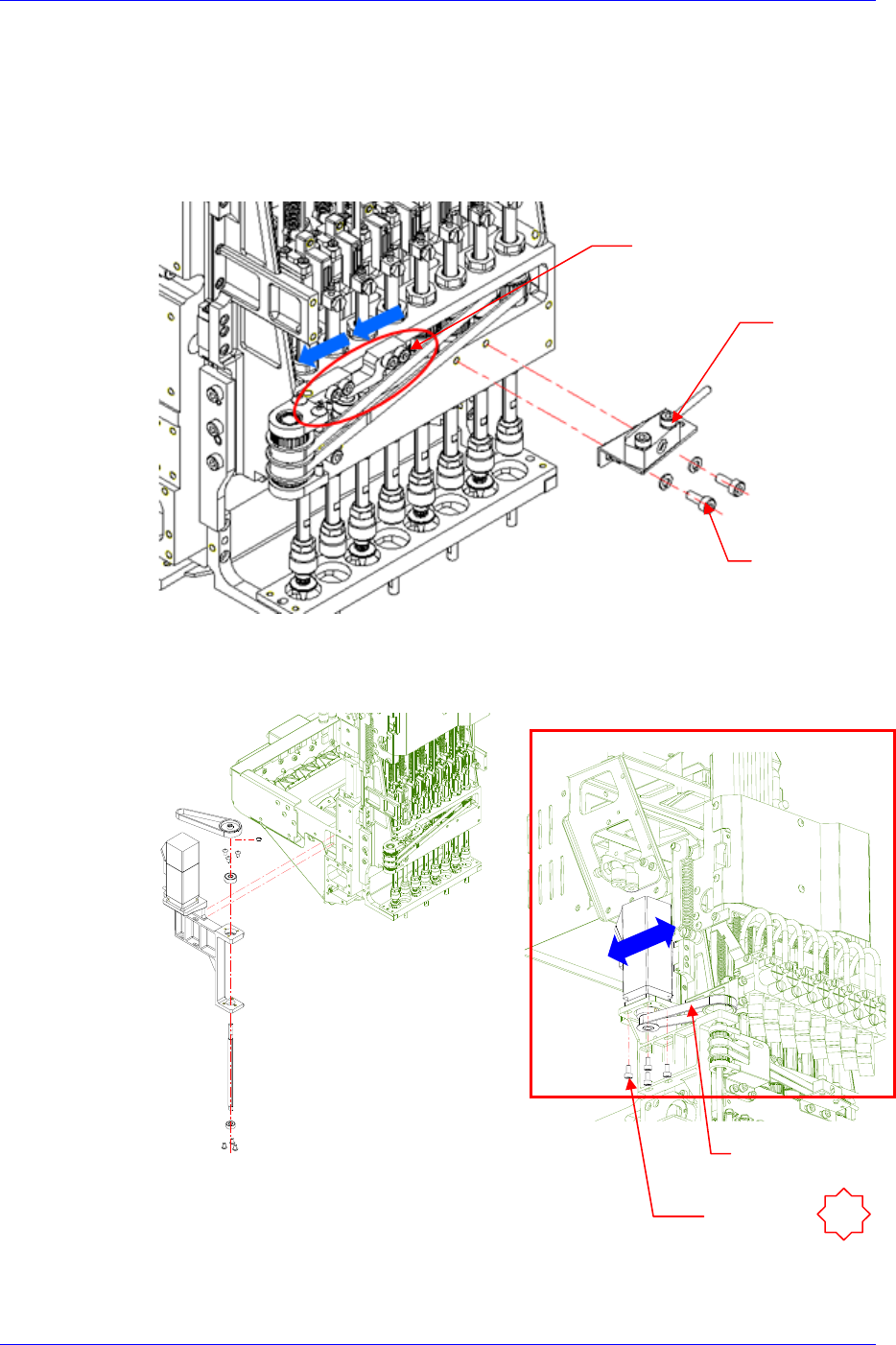

2. 拧开固定螺丝后拆卸传感器。

3. 拧开固定Tension_BKT的固定螺丝后向箭头方向进行移动使Timing Belt松弛。

4. Theta Motor的固定螺丝(M3-4󰑑)(No①)使马达沿着长孔进行移动。马达轴

Timing Belt松弛的状态时如下图进行拆卸。

Sensor

固定螺丝

Motor axis

Timing Belt

固定螺丝

Head Module

4-35

5. 拧开固定螺丝(3-M3*15)(No①)后拆卸Pneumatic module。

6. 拧开固定螺丝(4-M2*8)(No②)后拆卸Z-Cap。

7. 用相同方法在剩下的7个Spline Ass’y中拧开固定螺丝(4-M2*8)(No②)取出Z_Cap

后，拆卸Ball Spline Shaft。

8. 最后拆卸Timing Belt和Theta Spline Pully Ass’y。

固定螺丝

Z-Cap

Timing Belt

Ball Spline Shaft

Theta Spline Pully

Pneumatic

Module

Samsung Component Placer SM431 Service Manual

4-36

9. 拧开固定螺丝(M3-2ea)(No①)拆卸Theta Pully Bracket后，更换Timing Belt。

10. 按照拆卸的倒序进行组装。

① 利用测定仪，设置张力的方法如下。

z 请利用 Unitta 测定仪，在皮带的中央测定同步齿型带张力。(检查基

准: -150~200Hz)

固定螺丝

•
