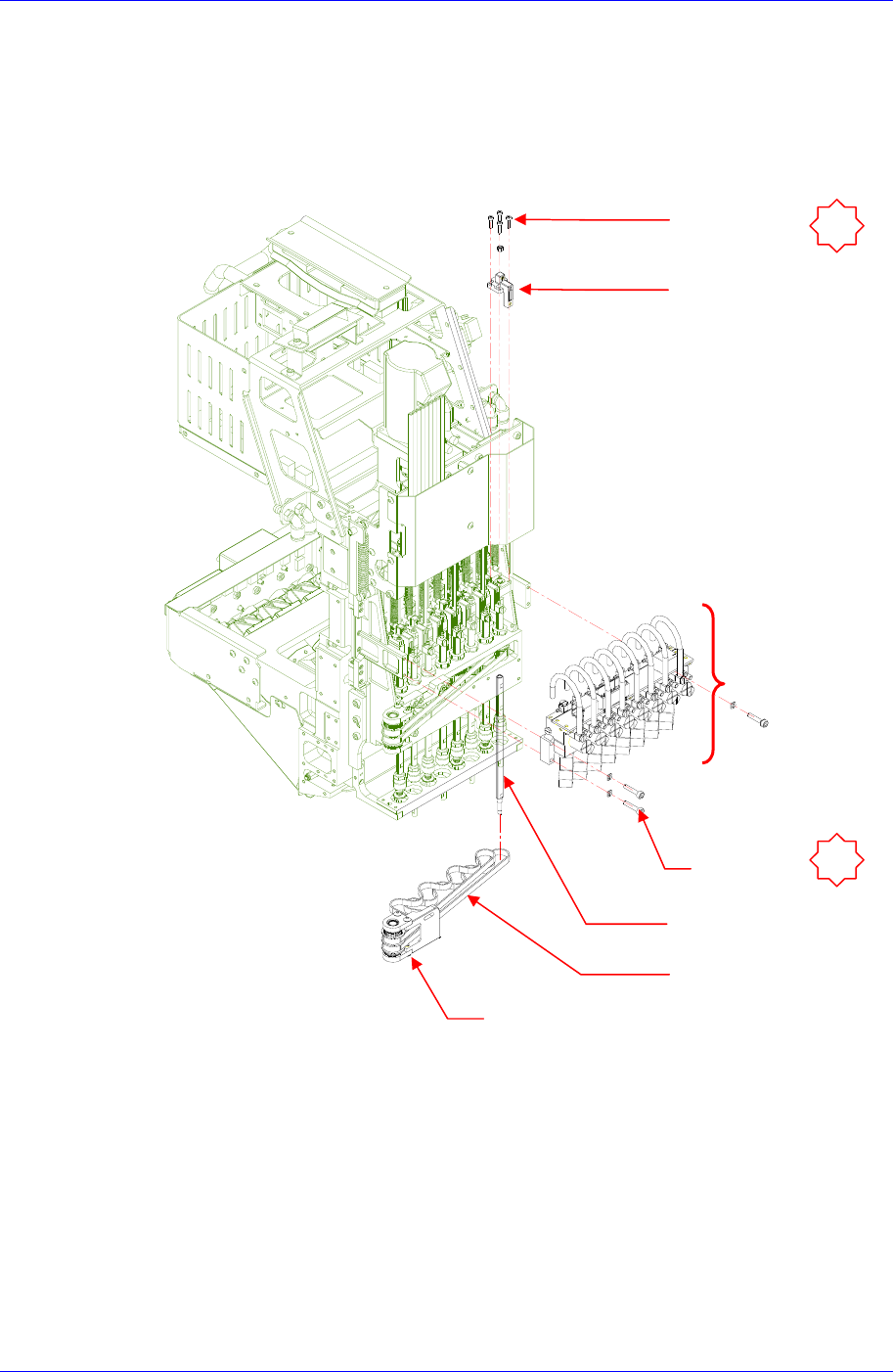

5. 拧开固定螺丝(3-M3*15)(No①)后拆卸Pneumatic module。
6. 拧开固定螺丝(4-M2*8)(No②)后拆卸Z-Cap。
7. 用相同方法在剩下的7个Spline Ass’y中拧开固定螺丝(4-M2*8)(No②)取出Z_Cap
后，拆卸Ball Spline Shaft。
8. 最后拆卸Timing Belt和Theta Spline Pully Ass’y。
1
2
固定螺丝
固定螺丝
Z-Cap
Timing Belt
Ball Spline Shaft
Theta Spline Pully
Pneumatic
Module
Samsung Component Placer SM431 Service Manual
4-36
9. 拧开固定螺丝(M3-2ea)(No①)拆卸Theta Pully Bracket后，更换Timing Belt。
10. 按照拆卸的倒序进行组装。
① 利用测定仪，设置张力的方法如下。
z 请利用 Unitta 测定仪，在皮带的中央测定同步齿型带张力。(检查基
准: -150~200Hz)
固定螺丝
固定螺丝
1
•
: Measurin
g
p
otion
Head Module
4-37
4.6.5. AMP 替换次序
1. 操作示教框把Head Assembly最大限度地往两边移动。
2. 正常关闭PC后，关闭设备前面的Main Switch。
3. 为了分离AMP Cover首先用一字型螺丝刀(-)拧开固定Cover的固定螺丝A后，拧
开固定AMP的固定螺丝B进行分离。
固定螺丝 A
固定螺丝 B
