Head Module

4-39

4.7. Z-Axis Motor/Timing belt/AMP

4.7.1. Z-axis Motor/Timing belt/AMP 替换代表事例

 Z轴电动机异常

 同步齿型带张力异常(噪音发生)

4.7.2. 必要工具

 Tension gage

 寻找Z相的齿垢 (P-AMP)

 T Wrench (其他提供工具) or Hex Wrench

 Z AMP Parameter Download Cable

4.7.3. Timing belt 替换次序

1. 操作示教框把Head Assembly最大限度地往两边移动。

2. 正常关闭PC后，关闭设备前面的Main Switch。

Samsung Component Placer SM431 Service Manual

4-40

3. 按下列顺序更换Timing Belt。

① 拧开连接 Head Main Base 和 Moving Head Ass’y 的 16 个 LM 固定螺丝后

拆卸 Moving Head Ass’y。

② 拆卸 R_Sensor 和 Z-Motor BD Bracket, Z-Sensor Dog。

Z-Sensor Dog

R-Senso

Z-Motor BD Bracket

Head Module

4-41

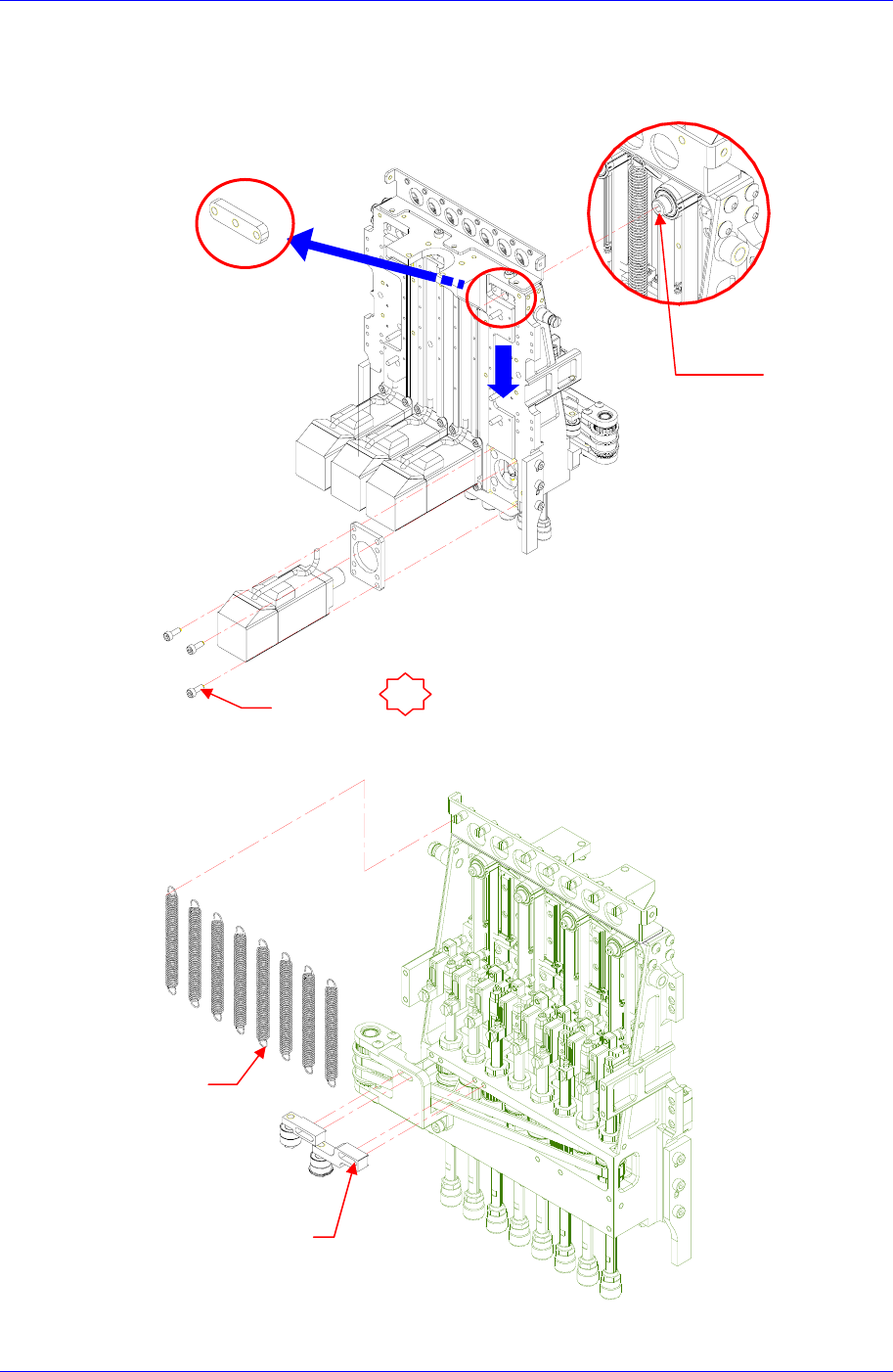

③ 拧开 Pully 固定螺丝并把 Z-Pully Tension Plate 向下进行移动降低 Timing

Belt 的 Tension 后，用扳手拧开固定在 Head 上的固定螺丝(M3-3 个)(No

①)拆卸马达。

④ 拆卸 Tension Spring 和 Tension Bracket。

Pully固定螺丝

固定螺丝

Tension

Spring

Tension

Bracket
