Samsung Component Placer SM431 Service Manual 4-44 5. 各 Nozzle 的高度相同时，如下图使 Pulley 上 Z 相标记的部分置于 12 点方向组装传 送带。 6. 利用测定仪，设置张力的方法如 下。 z 请利用 Unitta 测定仪，在皮带的中央测定同 步齿型带张力。 ( 检查基准 : -270~330Hz) 7. 需要以下的 Calibration 作业。 Head Z/…
Head Module
4-43
4. 组装是拆卸的逆序。
① 更换 Timing Belt 时，如下图所示把 Belt 贴紧 Belt Clamp 贴紧面后进行组装
用侧面螺丝的微调组装成 Pully 中心到 Z ROD Housing 基准面的距离各成
79.85mm（公差要在 0.05mm 以内）。
Samsung Component Placer SM431 Service Manual
4-44

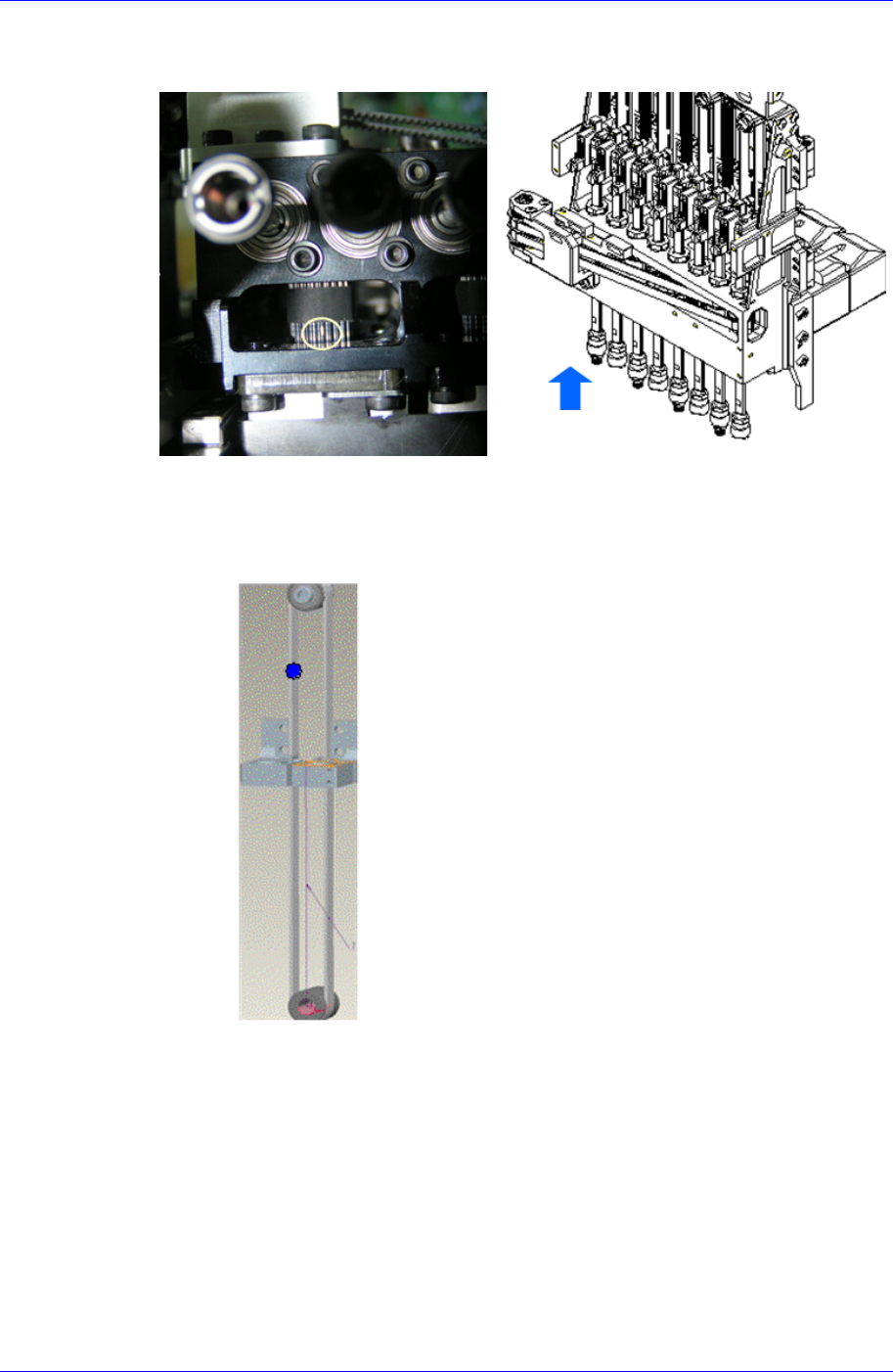

5. 各Nozzle的高度相同时，如下图使Pulley上Z相标记的部分置于12点方向组装传
送带。
6. 利用测定仪，设置张力的方法如下。
z 请利用Unitta测定仪，在皮带的中央测定同步齿型带张力。(检查基准:
-270~330Hz)
7. 需要以下的Calibration作业。
Head Z/R Axis Offset 执行 (请参照“3.1.10.2 Head Z / R Offset Calibration
(Page3-3)”).
请确认ANC是否正常工作。
Head Offset Calibration 执行 (请参照“3.1.10.3 Head Offset Calibration
(Page3-3)”).
R Axis Offset Calibration 执行 (请参照“3.1.10.7 R-Axis Offset Calibration
(Page3-3)”).
View Direction
•
Measujrement Position
Head Module
4-45
4.7.4. Motor 替换次序
1. 执行”4.7.3 Timing belt (Page4-3)” No.1~No.4的第③项目之前的过程

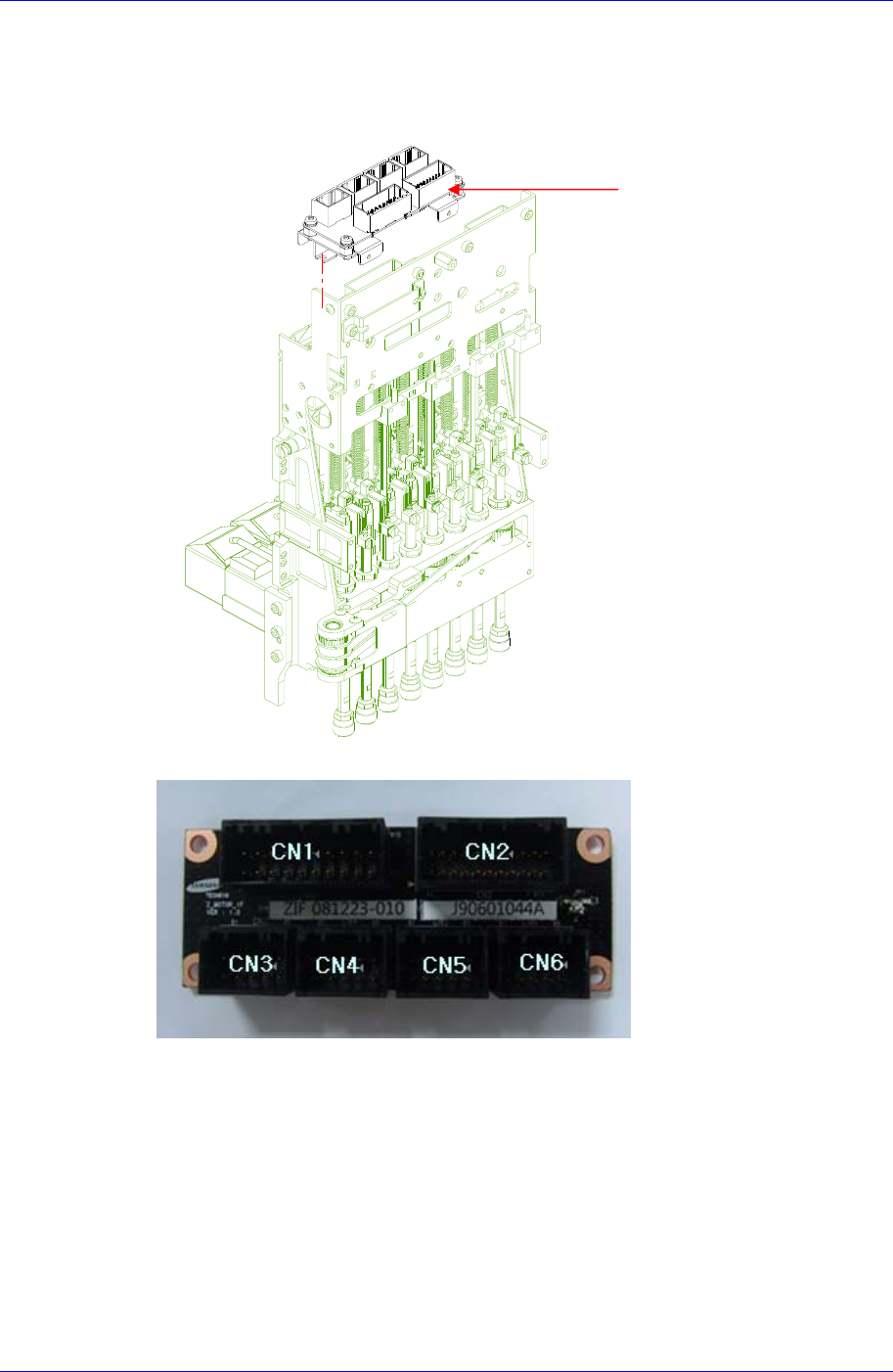

2. 参考下图拆卸需要更换马达的对应连连接线。
.
CN1 : 4个 Motor Power 传送Connector
CN2 : 4个 Motor Encoder 传送Connector
CN3 : Z1 Motor Power & Encoder
CN4 : Z2 Motor Power & Encoder
CN5 : Z3 Motor Power & Encoder
CN6 : Z4 Motor Power & Encoder
Z-Motor IF Board
