Samsung Component Placer SM431 Service Manual
4-48

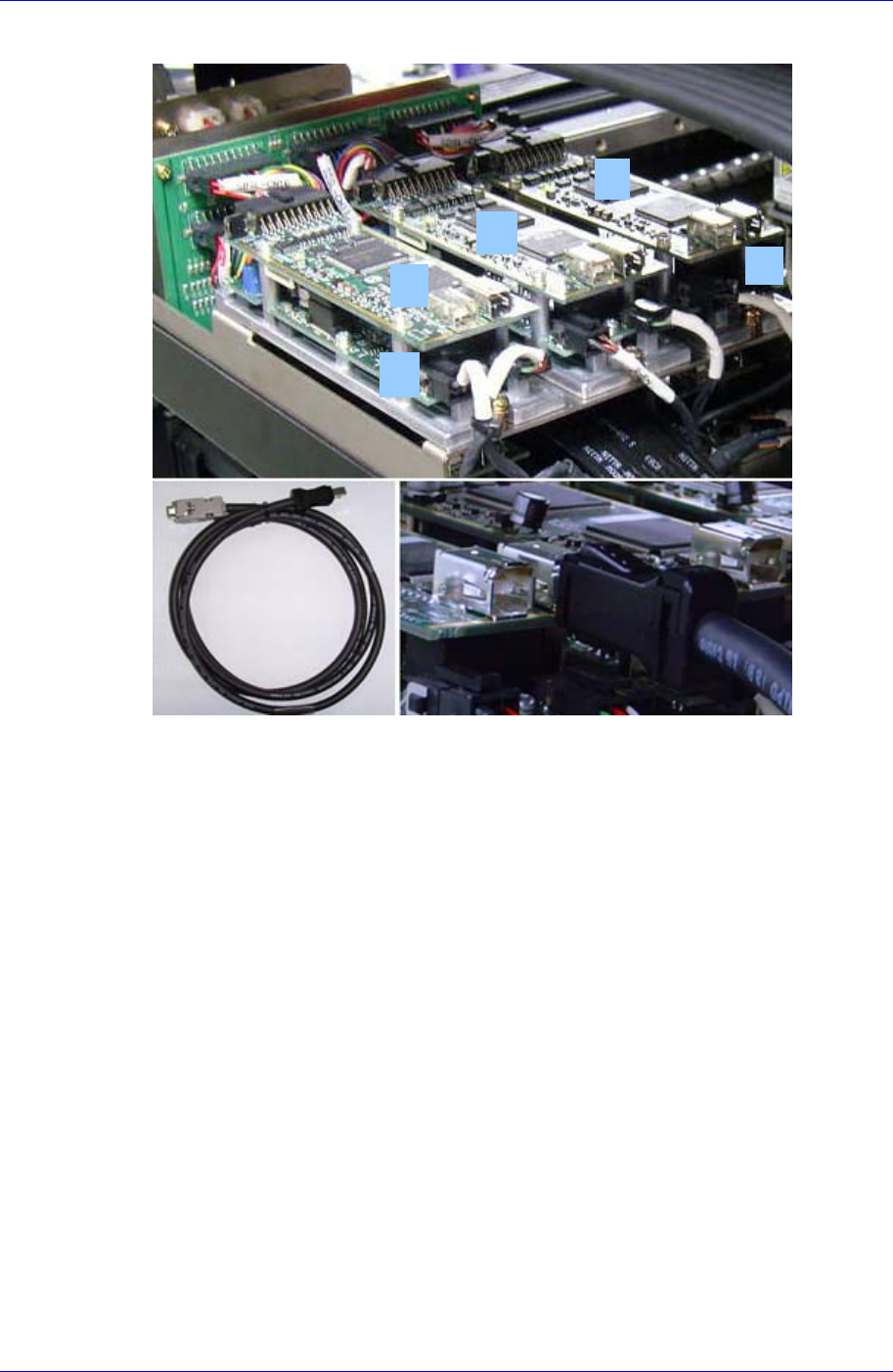

3. 请在PC的串行口和对应USB端口中连接Z AMP Parameter Download Cable。
4. 请参考“11.2.7 Parameter Download/Upload (Page11-3)”步骤下载Parameter。
5. 确认粘贴在HEAD AMP BOX的X7043 SEDES Slave BOARD中20Pin连接器的
连接是否牢固。确认连接器的接头是否弯曲，引起接触不良。
6. 为了安全正确地运行设备，设备操作人员要接受相应的教育。
R
Z4
Z3
Z1
Z2
Head Module
4-49
4.8. Ball spline/Spindle Housing Ass’y
4.8.1. Ball spline/Spindle Housing Ass’y 替换代表事例
头部Z轴工作噪音 – Ball Spline磨损 /变形
Ball Spline 及Spline Housing Ass’y Bearing 损伤
4.8.2. 必要工具
同心度测定工具或夹具
T Wrench (其他提供工具) or Hex Wrench
扳手 or 力矩扳手
Head Z-Axis 扳手
4.8.3. Ball spline/Spindle Housing Ass’y 替换次序
4.8.3.1. Ball spline 替换次序
1. 操作示教框把Head Assembly最大限度地往两边移动。
2. 正常关闭PC后，关闭设备前面的Main Switch。

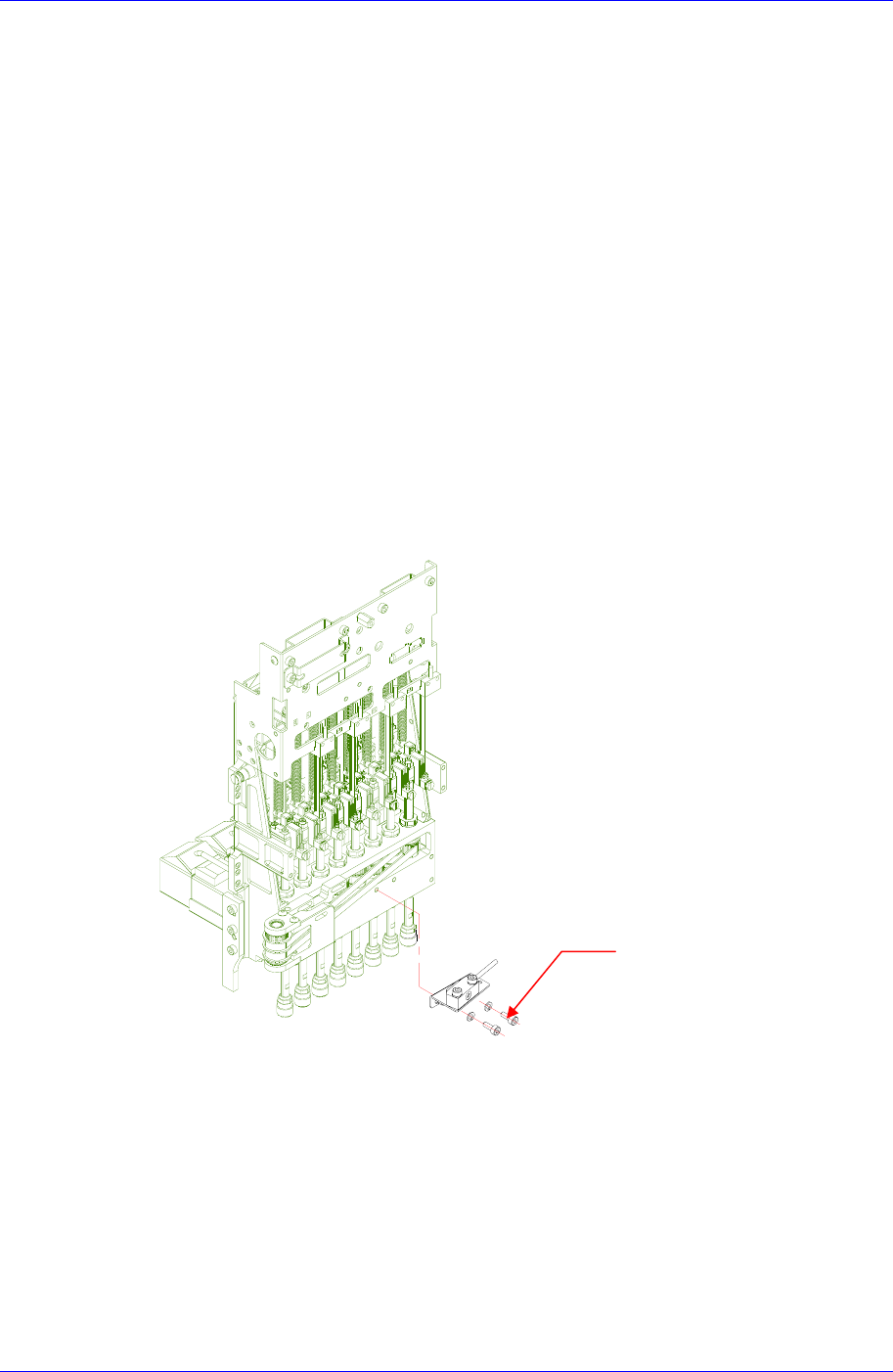

3. 拧开传感器固定螺丝（2-M3*6）分离对应的传感器。
Sensor 固定螺丝
Samsung Component Placer SM431 Service Manual
4-50

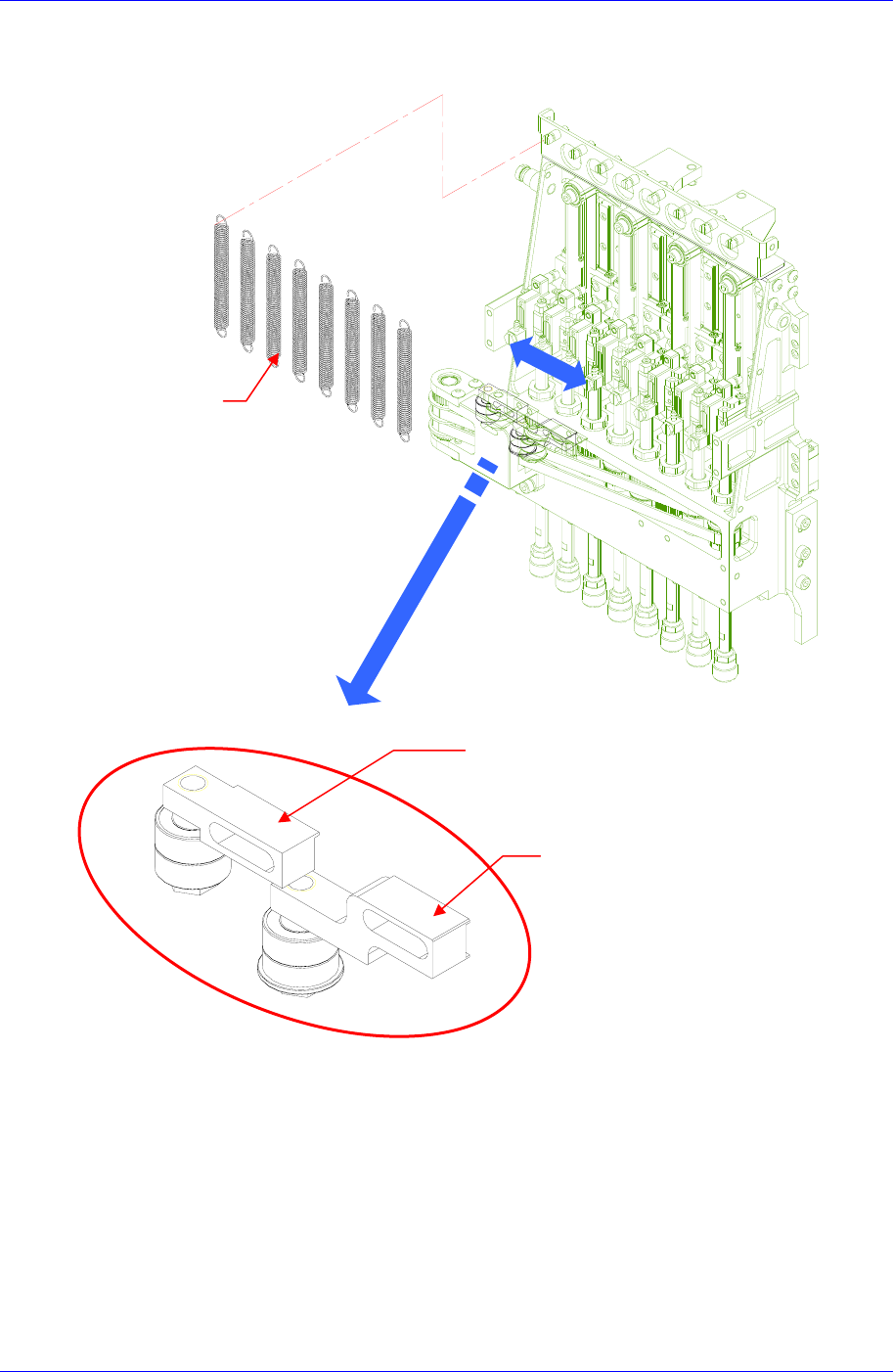

4. 拆卸Tension Spring后，把固定螺丝(4-M3*10)拧松到Tension Bracket可以顺着长
孔进行移动的程度使松弛Timing Belt张力。
Tension Bracket_T1
Tension
Spring
Tension Bracket_T2
