Samsung Component Placer SM431 Service Manual 4-52 R Axis Offset Calibration 执行 . 10. 完成校正 后，为确认是否正常贴装 部件，请执行测试。 4.8.3.2. S pindle Housing Ass’y 替换次序 1. “4.8.3.1 Ball spline 替换次序 (4-3 页 )” 替换次序 No.1~No.4 。 2. 考虑作业简便性请参…
Head Module
4-51

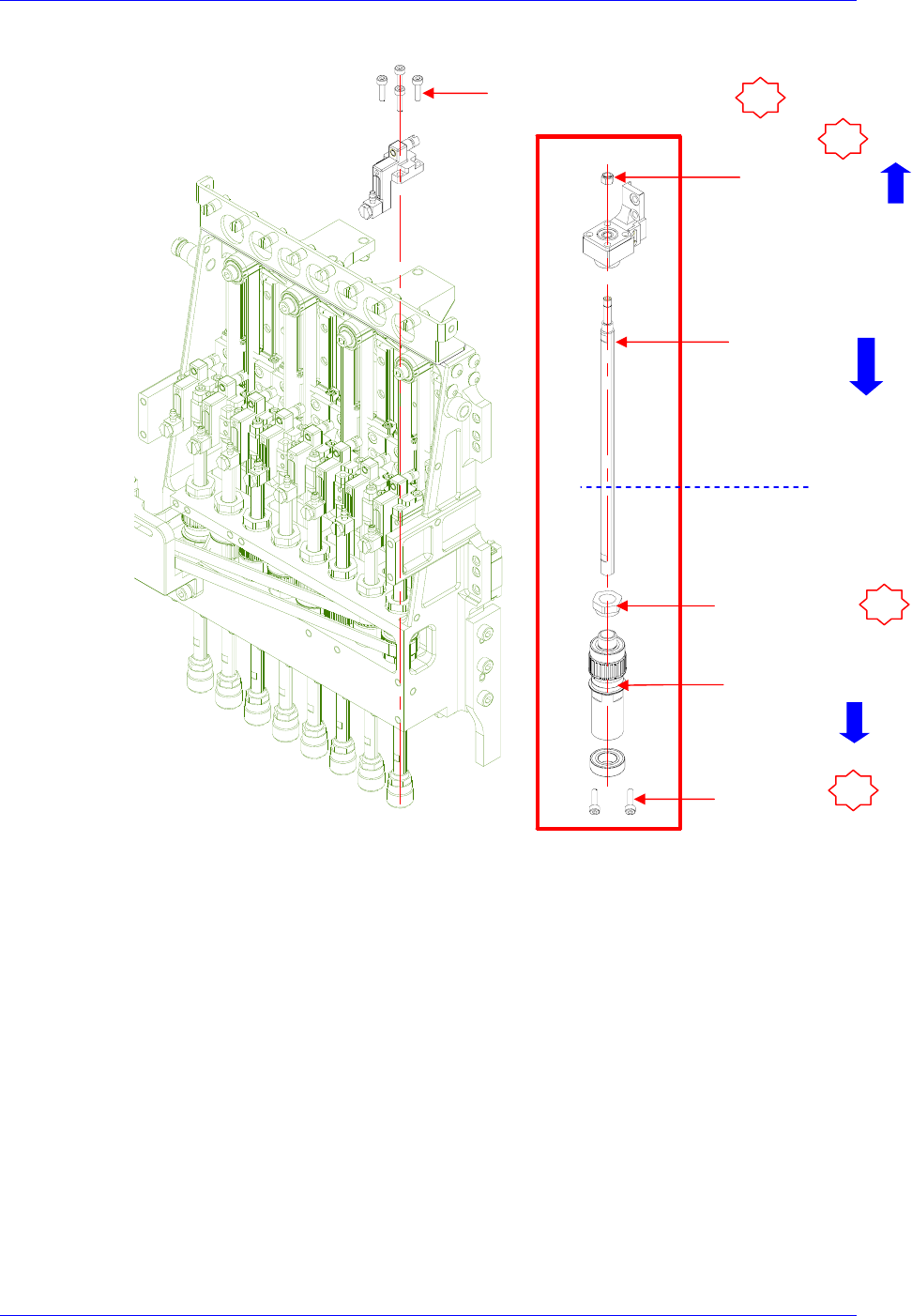

5. 抓住Ball Spline并拧开Lock nut(No②)后向下方向拆卸Ball Spline。
6. 从下往上插入Ball spline并用固定NUT组装Ball spline后，连接Tension Spring。
7. 打开设备前面的Main Switch，启动PC。
8. 完成组装后，确认Ball spline Nut周边有无污渍，利用真空清扫仪清扫干净。
如果 Ball spline Nut中流入污渍，影像设备性能。
9. 需要执行以下 Calibration作业。
Head Z/R Axis Offset Calibration 执行. (请参照“3.1.10.2 Head Z / R Offset
Calibration (Page3-3)”.)
Head Offset Calibration 执行. (请参照“3.1.10.3 Head Offset Calibration
(Page3-3)”.)
Fly-Camera Offset Calibration 执行. (请参照“3.1.10.5 Fly Camera Offset
Calibration (Page3-3)”.)
Fly to Fix Camera Offset Calibration 执行. (请参照“3.1.10.6 Fly to Fix Camera
& Fly Runout Offset Calibration (Page3-3)”.)
Spline Housing
Ball Spline Nut
2
4
3
Tension Bracket 固定螺丝
1
Lock Nut-Z
Ball Spline
固定螺丝
Samsung Component Placer SM431 Service Manual
4-52
R Axis Offset Calibration 执行.
10. 完成校正后，为确认是否正常贴装部件，请执行测试。
4.8.3.2. Spindle Housing Ass’y 替换次序
1. “4.8.3.1 Ball spline
替换次序
(4-3
页
)” 替换次序 No.1~No.4。
2. 考虑作业简便性请参考“4.4.3 Flying Vision (4-3
页
)” 分离照明部Module。

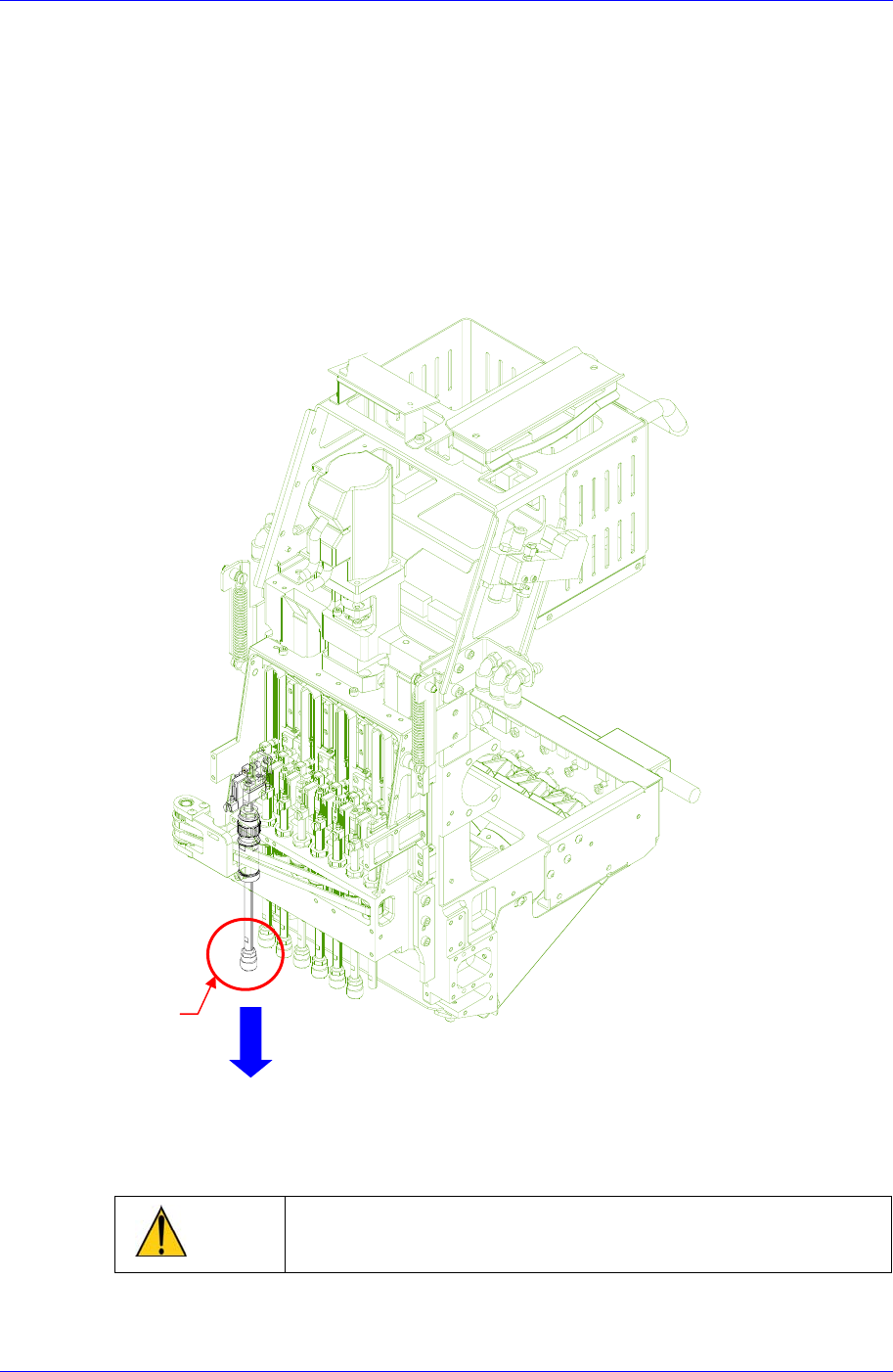

3. 把Spindle下降到可以用扳手对喷嘴Holder的六角部分进行作业的位置。
警 告
主轴的下降防止 Spline Nut受力过大，吸嘴固定器的六角部分
(B)能进入扳手的最小单位进行下降。
Nozzle
Holer
Head Module
4-53
4. 用5mm扳手扣住Spindle槽（A）. 用8mm扳手扣住喷嘴Holder的六角部分（B）
后，用相同等力量把5mm扳手按逆时针方向、把8mm扳手按顺时针方向旋转分
离喷嘴Holder。
(
A
)(
A
)
(
B
)
