Samsung Component Placer SM431 Service Manual 4-54 5. 拆卸 Ball Spline Nut 时如下图所示使用专用扳 手。 Spline Housing Ass’y N ozzle Holde r Ball Spline Nut Ball Spline Nut
Head Module
4-53

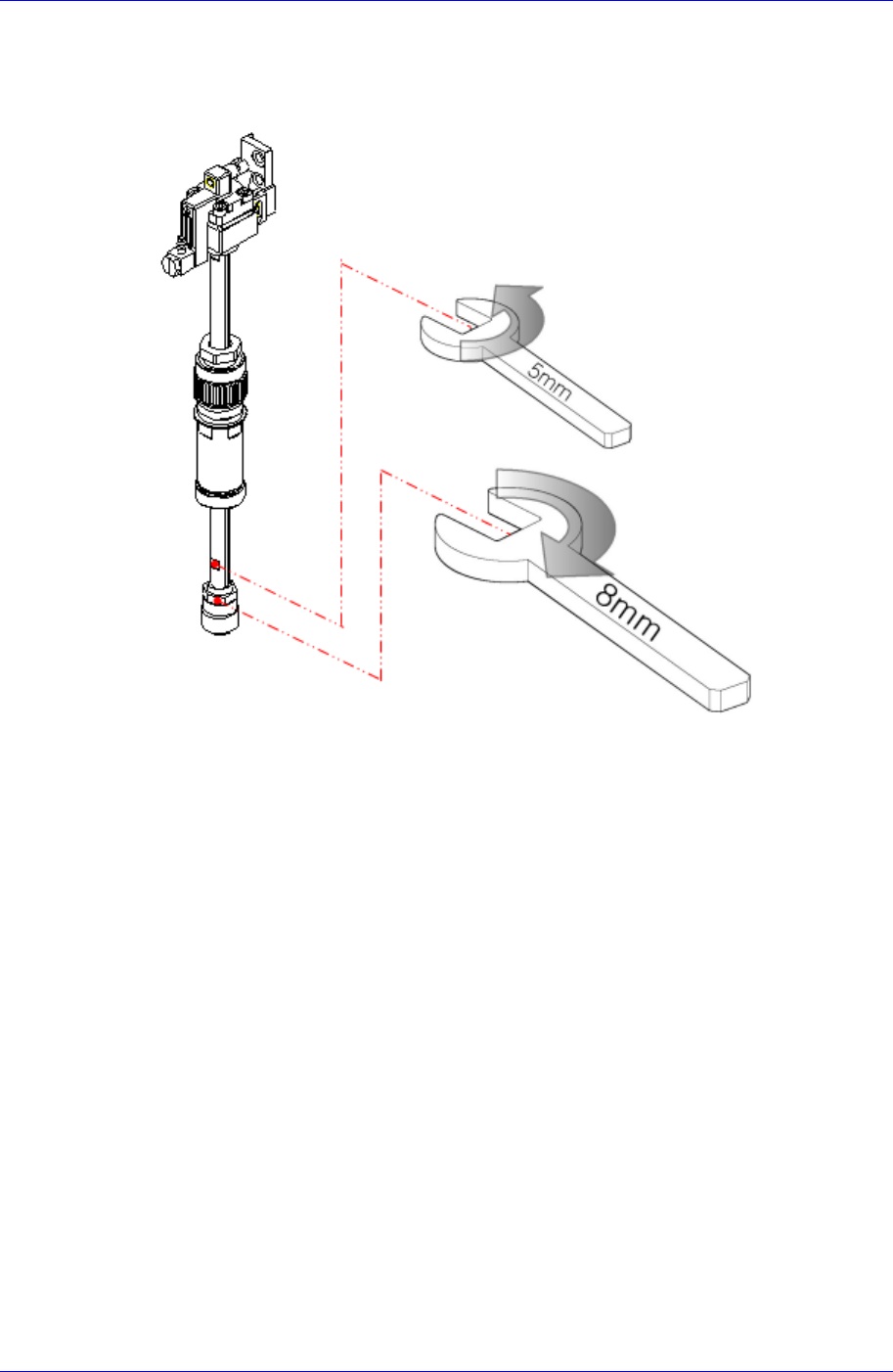

4. 用5mm扳手扣住Spindle槽（A）. 用8mm扳手扣住喷嘴Holder的六角部分（B）
后，用相同等力量把5mm扳手按逆时针方向、把8mm扳手按顺时针方向旋转分
离喷嘴Holder。
(
A
)(
A
)
(
B
)
Samsung Component Placer SM431 Service Manual
4-54

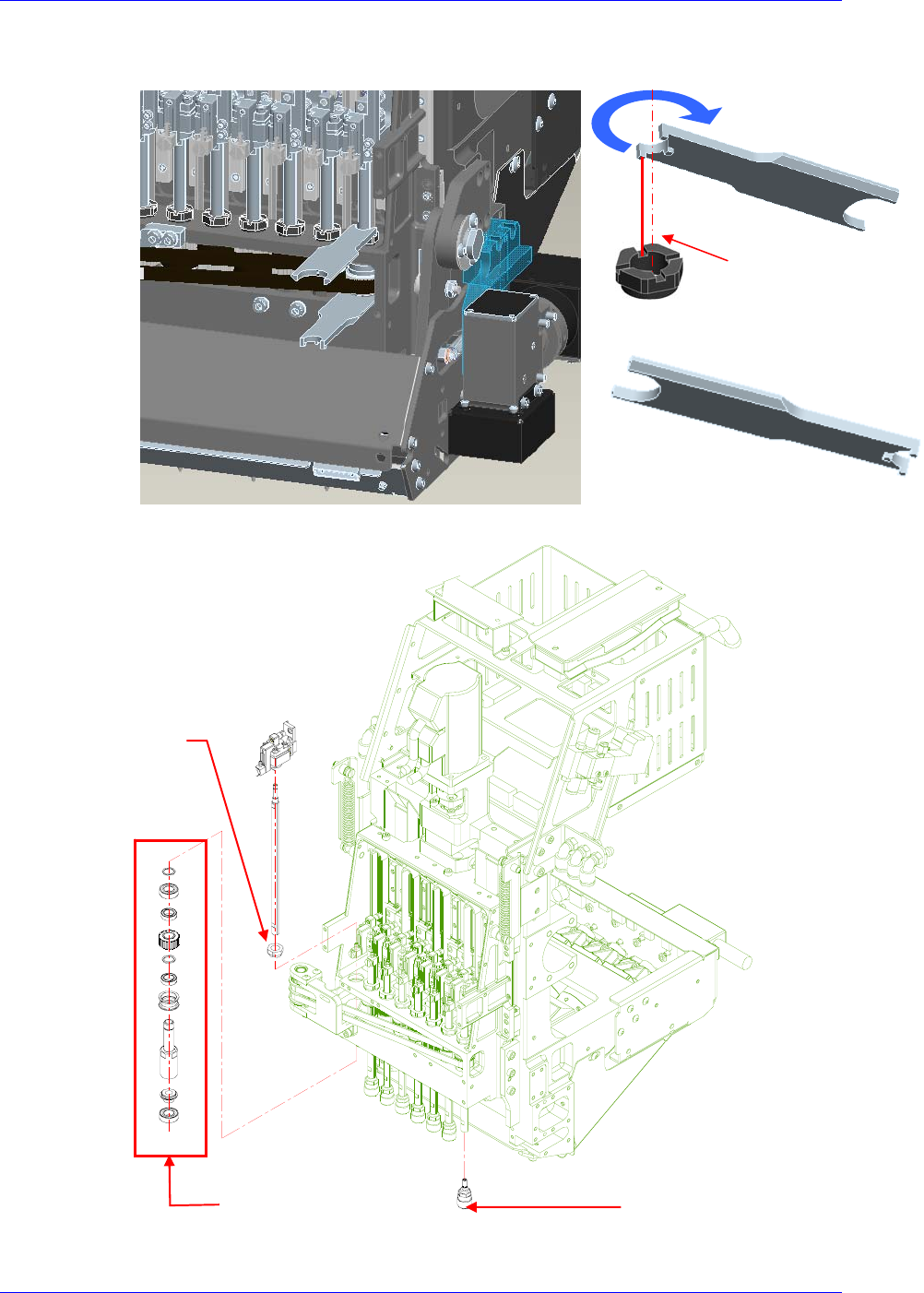

5. 拆卸Ball Spline Nut时如下图所示使用专用扳手。
Spline Housing Ass’y
N
ozzle Holde
r
Ball
Spline
Nut
Ball Spline Nut
Head Module
4-55
6. 更换Spindle Housing Ass’y。

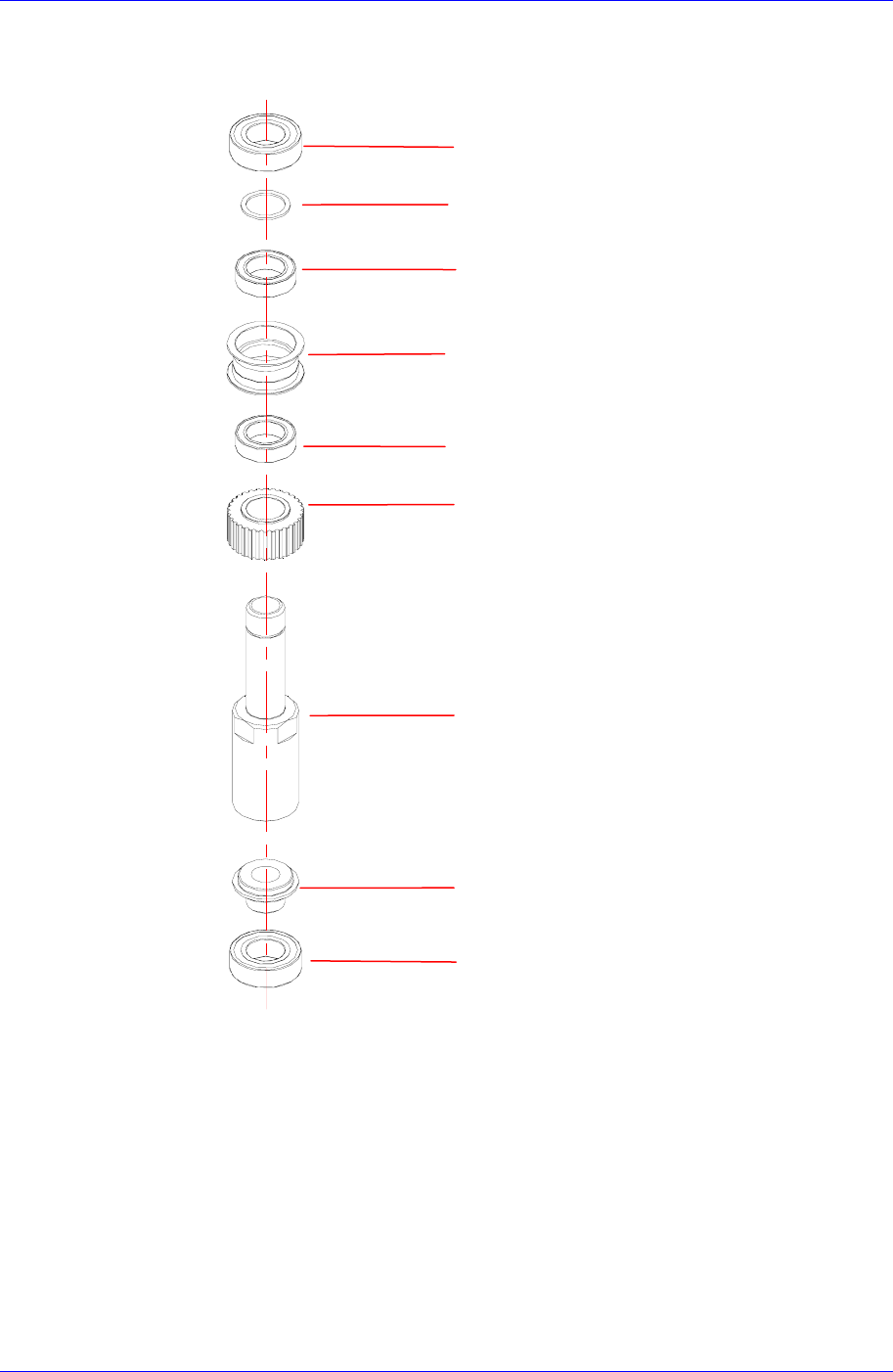

7. 组装Spline Housing Ass’y的顺序如下。
Ilder Spacer
Bearing
Bearing
Idler Housing
Bearing
Spindle Theta Pully
Spindle Top Housing
& Ball Spline Nut
Spindle Housing Cap
Bearing
