Samsung Component Placer SM431 Service Manual 4-56 8. Spindle Housing Ass’y . . 9. 组装 R 轴的 T iming Belt 时 , 进行与 “4.6.4 T iming belt(Spindle axis) (Page4-3)” 的 10 号项目一样的设置 10. 在…
Head Module
4-55
6. 更换Spindle Housing Ass’y。
7. 组装Spline Housing Ass’y的顺序如下。
Ilder Spacer
Bearing
Bearing
Idler Housing
Bearing
Spindle Theta Pully
Spindle Top Housing
& Ball Spline Nut
Spindle Housing Cap
Bearing
Samsung Component Placer SM431 Service Manual
4-56
8. Spindle Housing Ass’y . .
9. 组装R轴的Timing Belt时, 进行与“4.6.4 Timing belt(Spindle axis) (Page4-3)”的
10号项目一样的设置
10. 在Spline Shatf组装Nozzle Holder时使Spline Nut不承受过大的力最大限度上升Z
轴 Spline Shaft从Head本体最小突出的状态下要用规定的力矩(12Kgf-cm)进行组
装。如果不遵守此要求则Spline Shaft弯曲可能大幅下降设备的性能。
Nozzle Holder 组装时如图使 插入Master Nozzle的
Nozzle侧面晃动在0.04mm以内调节
Spline 顶端进行组装。
需要重新设置Theta被动方Pully，重新设置 Pully后执行
Rotation Center补正及Runout补正。
11. 打开设备前面的Main Switch，启动 PC。
12. 同样地执行到Ball spline 替换次序 No.11~No.13。
13. 需要以下 Calibration
作业。
Head Z/R Axis Offset Calibration 执行. (请参照“3.1.10.2 Head Z / R Offset
Calibration (Page3-3)”.)
Head Offset Calibration 执行. (请参照“3.1.10.3 Head Offset Calibration
(Page3-3)”.)
Fly-Camera Offset Calibration 执行. (请参照“3.1.10.5 Fly Camera Offset
Calibration (Page3-3)”.)
Fly to Fix Camera Offset Calibration 执行. (请参照“3.1.10.6 Fly to Fix Camera
& Fly Runout Offset Calibration (Page3-3)”.)
R-Axis Offset Calibration 执行. (请参照“3.1.10.7 R-Axis Offset Calibration
(Page3-3)”.)
14. 完成校正后，为确认是否正常贴装部件，请执行测试。
Head Module
4-57
4.9. Vacuum/Blow
4.9.1. Vacuum/Blow 问题点发生时代表事例
发生部件吸附关联问题
部件贴装关联问题发生
4.9.2. 必要工具
Blow Setting 齿垢(J6710006A)
內 4mm Air Hose 150mm
Straight Fitting
4.9.3. Vacuum 有关服务次序

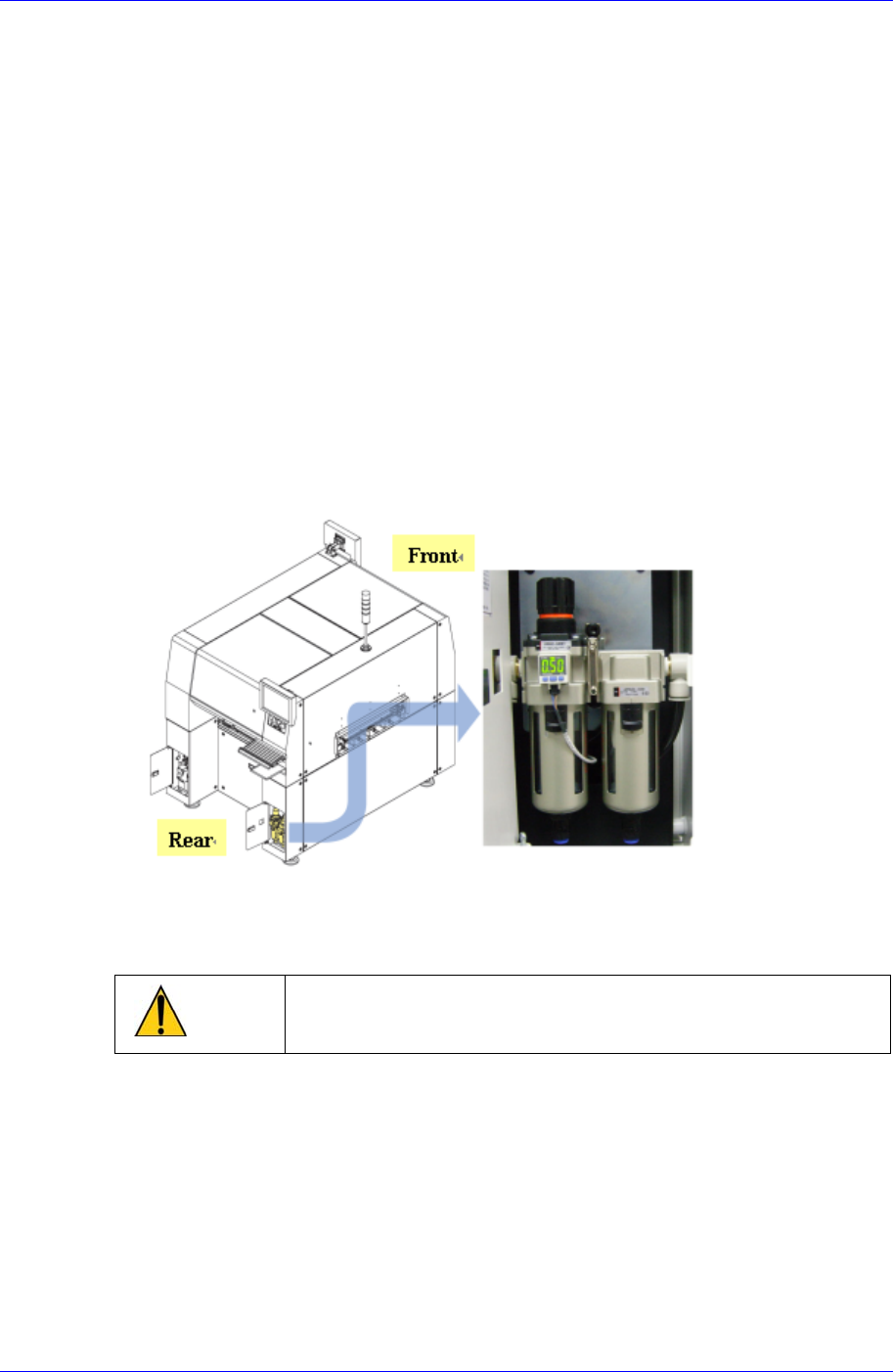

4.9.3.1. 确认Main Air压力Setting
请确认Main Air压是否 “0.5Mpa。
因Blow设置时受Main Air压影响，请务必在Blow设置及Blow确认前把 Main Air
压设置为“0.5Mpa”。
注 意
设置压力异常时会发生设备功能及性能障碍。请正确调整设置
压力。
