Samsung Component Placer SM431 Service Manual

4-58

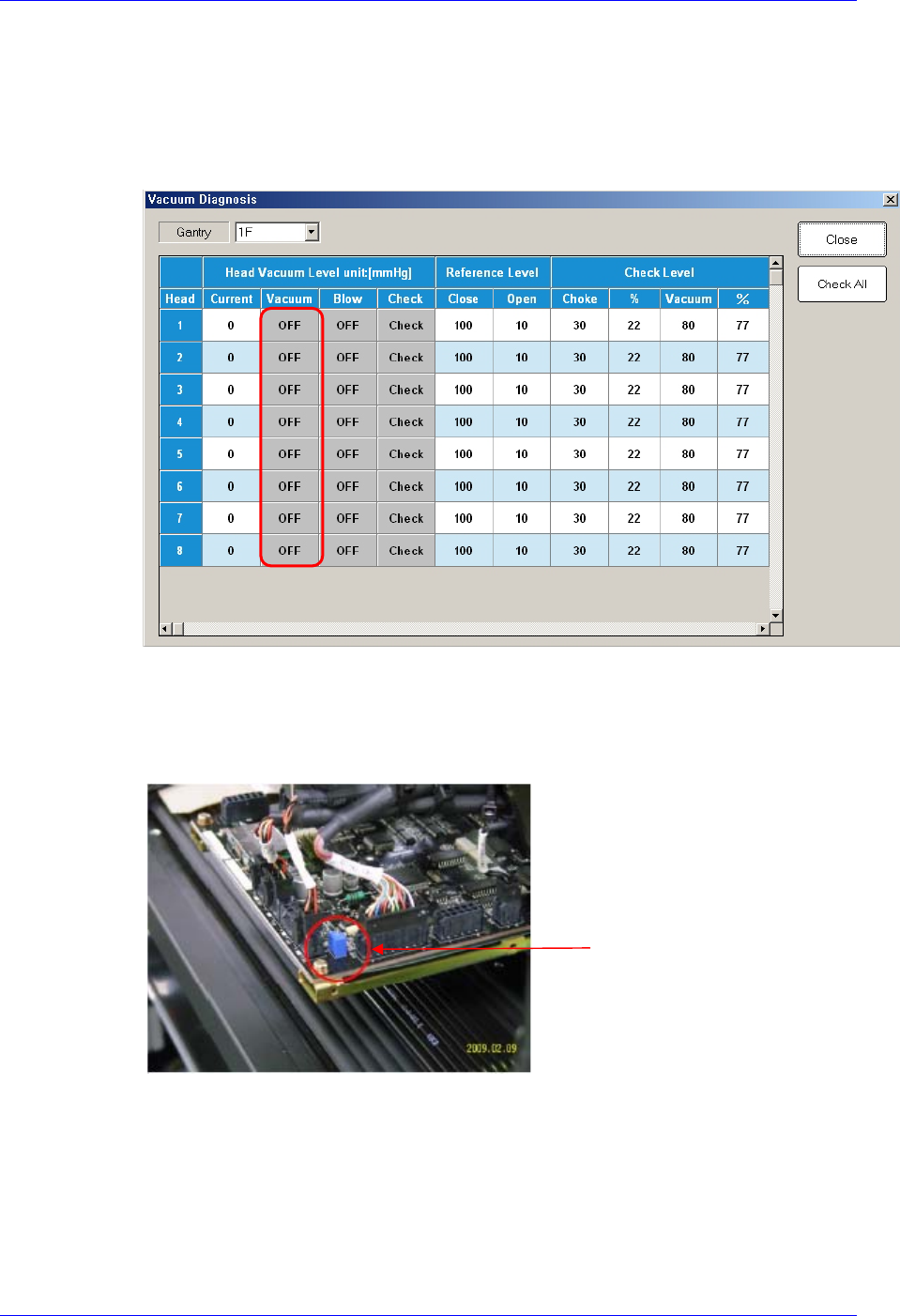

4.9.3.2. Head vacuum level的0点 Setting

 确认各Head的 Vacuum Level(Current Level=0±10mmHg)。这时所有Head的

Vaccum要处于Off状态。

此操作为Vac uum 及Blow 设置的基准，如果结果值无法满足此基准, 请重新执

行Head Vacuum Level “0”点 Setting。

 调整Head I/F Board的可变电阻，使之符合Setting基准。

 调整Head I/F Board的可变电阻, MMI Vacuum Diagnosis Current Level Current

Level设置为0±10mmHg.

调整可变电阻 Current Level设置为‘0’

4.9.3.3. Head vacuum level 检点

为执行头部真空度检查，依次执行以下过程。

 过滤器 / 管道堵塞检查

在未贴装喷嘴的状态下按各个Head打开Va cuum（真空装置）使Vacuum Level维

调整可变

Head Module

4-59

持200 mmHg以下。如果200 mmHg以上，可能会引起过滤器

或管道堵塞现象，请参照, “4.10.3.4 “ 进行清扫。

 实作业真空度检查

各Head贴装CN040喷嘴，打开个别Head Vacuum，使Vacuum Level维持480

(mmHg) 以上。

 真空发生器真空度检查

各Head贴装CN040喷嘴，打开个别Head的Vacuum后堵塞喷嘴末端时， Vacuum

Level应达到600 mmHg 以上。

各Head别打开Vacuum，确认是否满足下表的Vacuum Level。

顺序 Head 状态 Vacuum Level (正常状态) 措施方法

不使用Nozzle 200 以下 (mmHg)

CN040 贴装 480 以上 (mmHg)

封闭喷嘴末端

600~700 (mmHg)

Vacuum Sensor Board

Head I/F Board

注意

使用CN040喷嘴以外的其它喷嘴进行测定时, 显示不同的

Vacuum Level，因此请务必把CN040喷嘴贴装到各HEAD后

进行测定。

Samsung Component Placer SM431 Service Manual

4-60

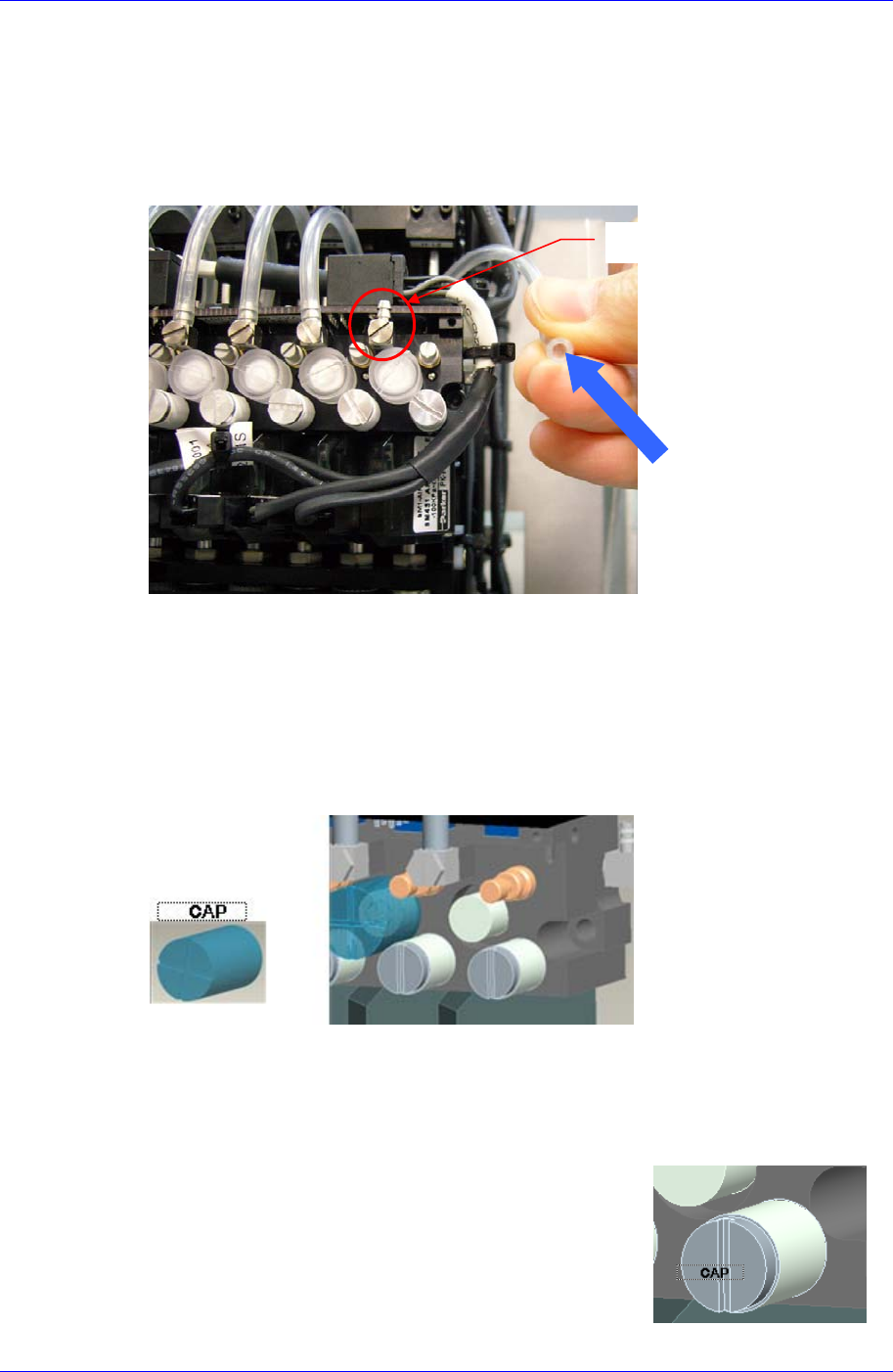

4.9.3.4. Vacuum/Blow管路清扫方法

1. 贴装在Head Assembly转轴上的喷嘴点击<Put All Nozzle>按钮。

2. 操作示教框把Head Assembly最大限度地往两边移动。

3. 在Nozzle Holder下端垫干净布块后，如照片从Fitting取出Air Tube并向箭头方向

用气枪清扫管路。

4. 用相同的方法清扫1~8号Spinder的管路。

4.9.3.5. Maintenance

1. 更换空气过滤器

 现象：肉眼确认时如果变为暗灰色则立即更换或清洗。（清洗仅用乙醇）

 措施：打开正面Cap更换或清洗。

2. 更换Atomospheric Filter

 现象：肉眼确认时如果变为暗灰色则立即更换或清洗。（清洗仅用乙醇）

 措施：打开正面Cap更换或清洗。

用气枪Blowing

Fitting
