Samsung Component Placer SM431 Service Manual 4-62 4. 拧开固定螺丝 (M3-3 )(No ① ) 后拆卸 Fiducial Camera Module 。 更换成同 样设置 的照相机。 5. 请按拆卸的逆序进行组装。 6. 作业完成后，打开设备前面的 Main Switch ，启动 PC 。然后边看 ‘SMV ision’ 窗 利用夹具或 , 者与前面固定输送机 架子平行，对准…
Head Module
4-61
4.10. Fiducial Camera
4.10.1. Fiducial camera 替换代表事例
摄像机镜头或照明异常(Fiducial 识别不良, 影响暗淡)
4.10.2. 必要工具
T Wrench (其他提供工具) or Hex Wrench
4.10.3. Fiducial camera 替换次序
1. 操作示教框把Head Assembly最大限度地往两边移动。
2. 正常关闭PC后关闭设备前面的Main Switch。
3. 分离摄像机电缆。

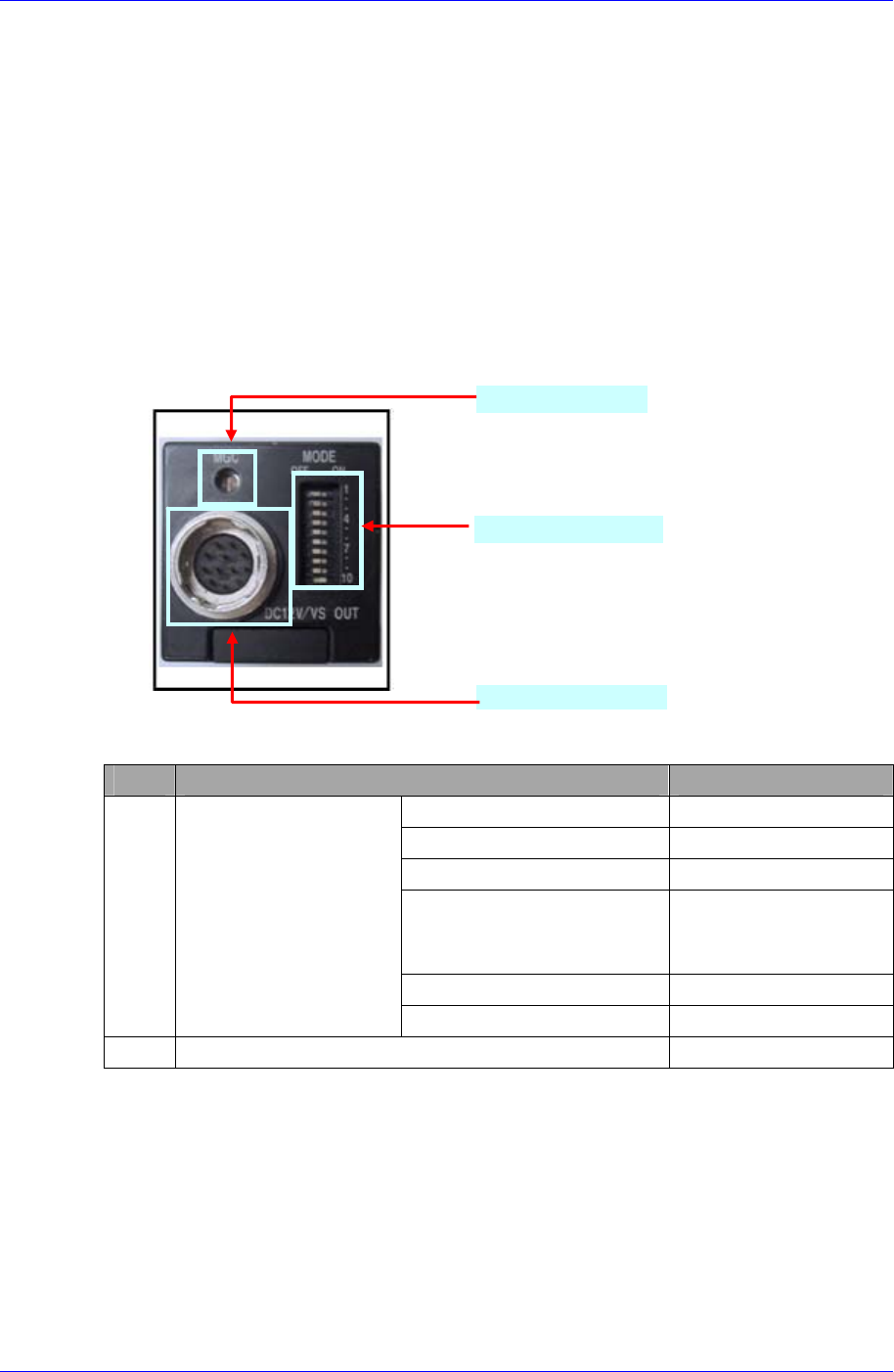

No. Switch Name STW-Setting
Switch 1-2 : Shutter speed OFF
Switch 3 : Shutter speed ON
Switch 4 : FRAME/FIELD ON
Switch 5-7 : Normal / Long
Time / Trigger(Non-Reset,
Reset)
OFF
Switch 9 : Gain, Double OFF
1
Shutter Speed/Mode
Setting DIP Switch
Switch 10 : In/Out (HD/VD) ON
2 Manual GAIN (M GAIN) control knob Middle
摄像机影像电缆
摄像机设置开关
照相机Gain设置
Samsung Component Placer SM431 Service Manual
4-62

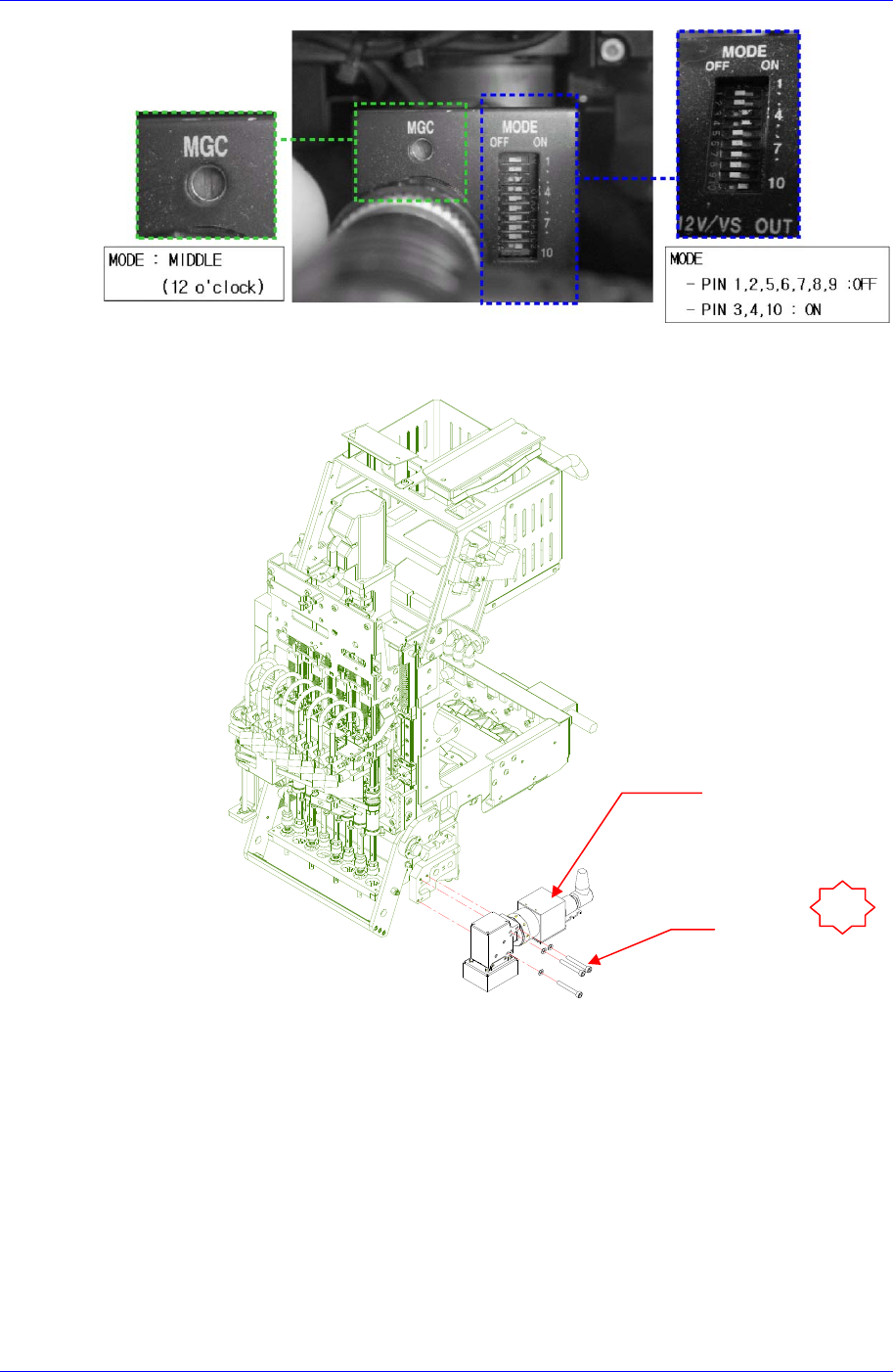

4. 拧开固定螺丝(M3-3)(No①)后拆卸Fiducial Camera Module。 更换成同样设置
的照相机。
5. 请按拆卸的逆序进行组装。
6. 作业完成后，打开设备前面的Main Switch，启动PC。然后边看 ‘SMVision’ 窗
利用夹具或,者与前面固定输送机架子平行，对准摄像机十字线。
고정볼트
Camera Module
(Lens, Inner 包括照明)
1
Head Module
4-63
7. 请确认摄像机照明状态。
8. 设置ANC Fiducial Mark 1,2号坐标，确认 Fiducial Data
