Samsung Component Placer SM431 Service Manual
5-28

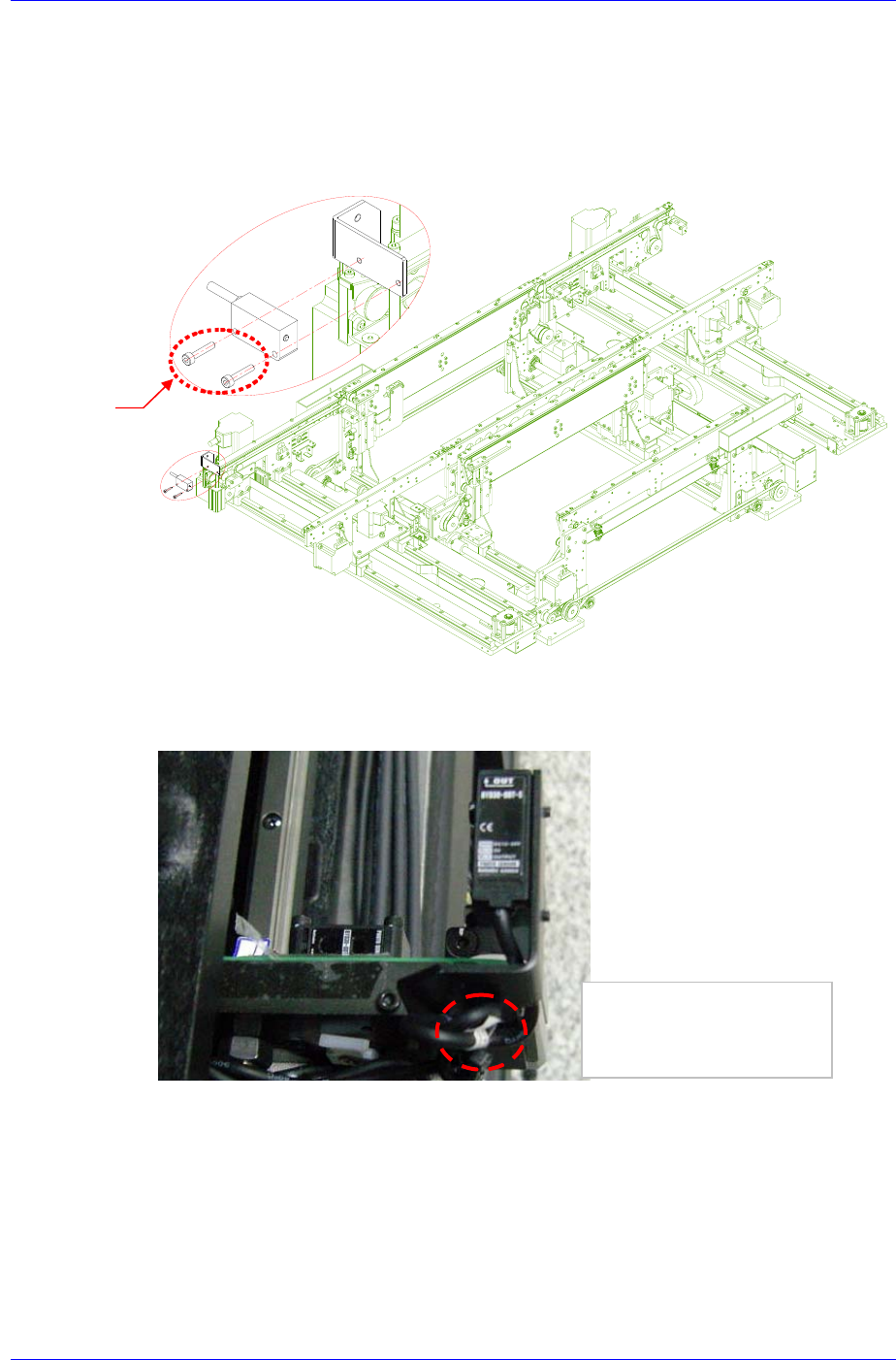

5.3.5.9. 更换 Out Sensor
1. 请执行“5.3.5
更换传感器时的共同作业
(Page5-3)”的#一阶段和#2阶段。
2. 请拆卸传感器连接器。
3. 拧开传感器的固定螺丝(2-M3*15)后从Bracket中拆卸。
4. 把传感器按拆卸的逆序进行组装并按下图进行配线后用Cable Tie进行固定。
5. 请执行“5.3.5 更换传感器时的共同作业 (Page5-3)”的#3阶段和#4阶段。
2-M3*15
确保传感器线的余量后
用
Cable Tie进行固定
Conveyor & BUT
5-29

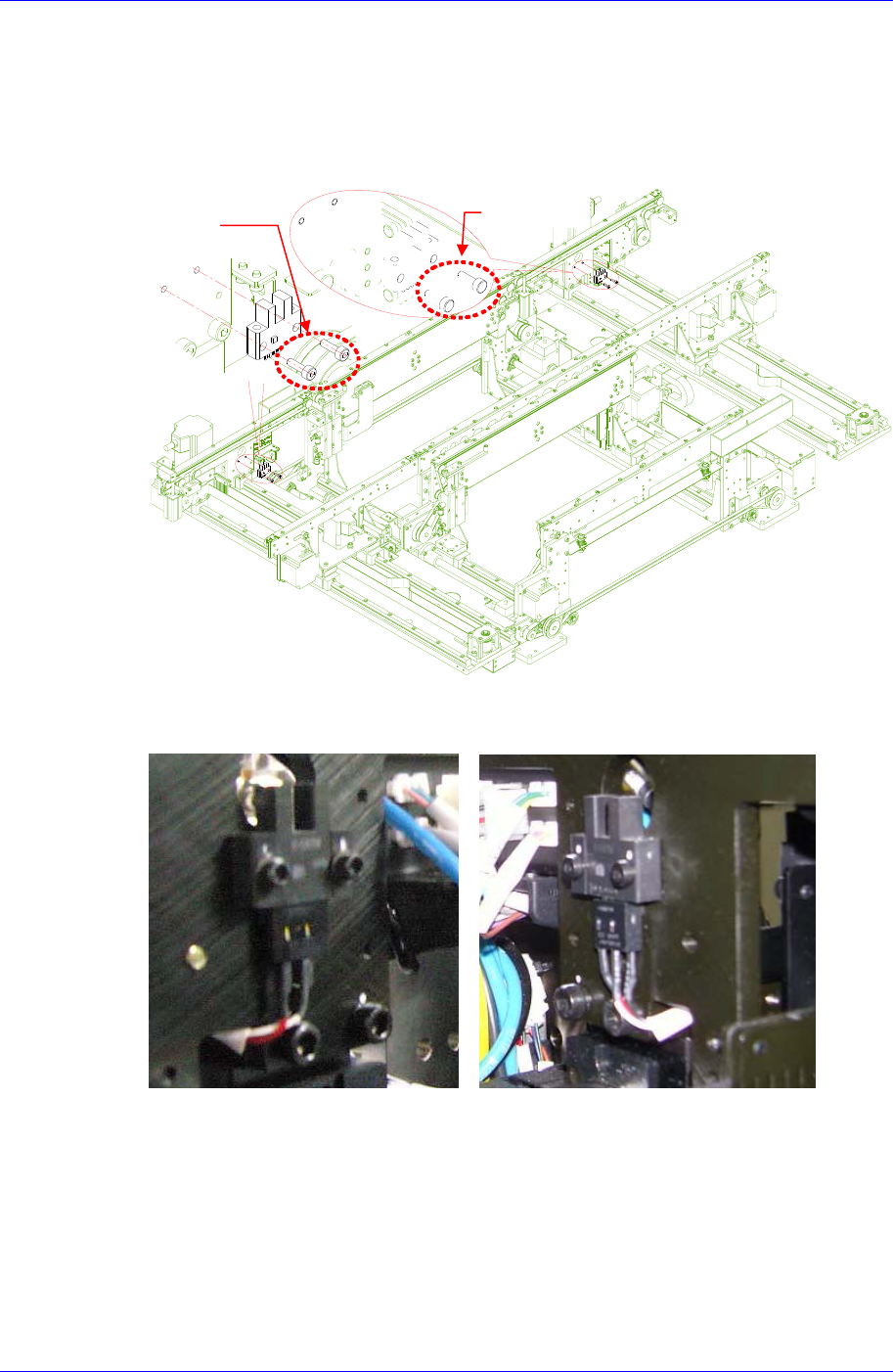

5.3.5.10. 更换 Entry, Exit Shuttle Home Sensor
1. 请执行“5.3.5
更换传感器时的共同作业
(Page5-3)”的#一阶段和#2阶段。
2. 请拆卸传感器连接器。
3. 拧开传感器的固定螺丝(2-M3*6)后从Bracket中拆卸。
4. 把传感器按拆卸的逆序进行组装并按下图进行配线后用Cable Tie进行固定。
5. 请执行“5.3.5 更换传感器时的共同作业 (Page5-3)”的#3阶段和#4阶段。
2-M3*6
2-M3*6
确保传感器线的余量后用
Cable Tie进行固定
Samsung Component Placer SM431 Service Manual
5-30

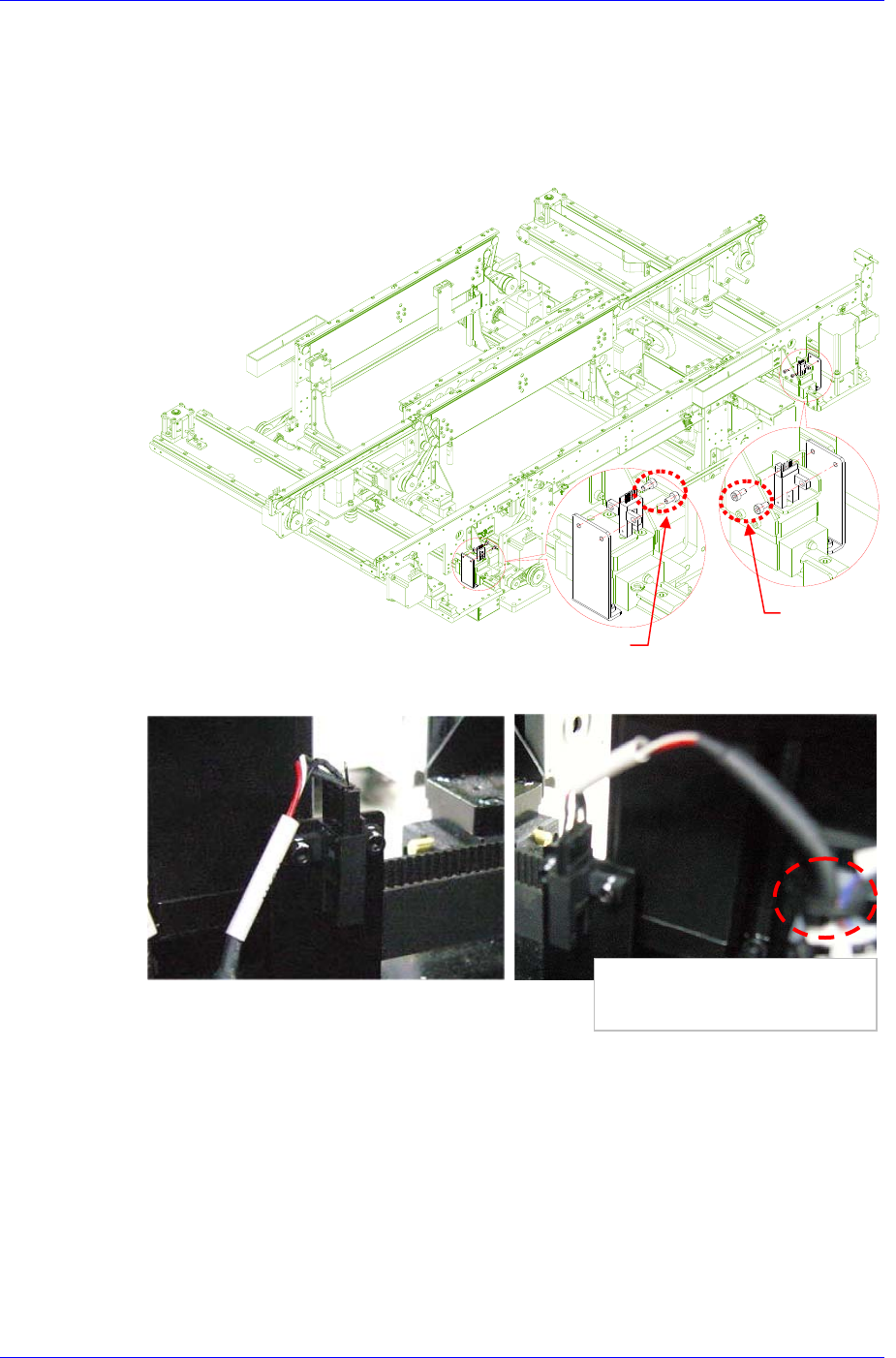

5.3.5.11. 更换 Entry, Exit Width Home Sensor
1. 请执行“5.3.5
更换传感器时的共同作业
(Page5-3)”的#一阶段和#2阶段。
2. 请拆卸传感器连接器。
3. 拧开传感器的固定螺丝(2-M3*10)后从Bracket中拆卸。
4. 把传感器按拆卸的逆序进行组装并按下图进行配线后用Cable Tie进行固定。
5. 请执行“5.3.5 更换传感器时的共同作业 (Page5-3)”的#3阶段和#4阶段。
2-M3*10
2-M3*10
