Conveyor & BUT 5-33 请参考下图的测量位置，测量 Conv eyor Belt 的张力。 宽度调节同步 Tim i g B e l t 驱动 Shuttle T iming Belt Wo r k Z o n e P C B 传送用 Flat Belt 入、出口 PCB 传送用 Flat Belt 自动调节宽度用马达 T iming Belt
Samsung Component Placer SM431 Service Manual
5-32
5.4. Conveyor Belt
5.4.1. 宽度调节用 Conveyor Belt
皮带磨损
5.4.2. 必要工具
Tension Gage(U-505) or Push-Pull Gage
Calipers
T Wrench (其他提供工具) or Hex Wrench
(-)螺丝刀全套
5.4.3. Conveyor Belt的 Tension
Conveyor Belt
的
Tension
基准值
基准值 频率(Hz) 备注
自动调节宽度用马达 Timing Belt
300 ± 20 Hz
宽度调节同步 Timig Belt 40 ± 2.5 Hz
入、出口PCB传送用Flat Belt 65 ± 5Hz
Work Zone PCB传送用Flat Belt
190 ± 10Hz
Timing Belt
Tension
驱动Shuttle Timing Belt 22 ± 2Hz
U-505(Tension Gage) 使用
Conveyor & BUT
5-33

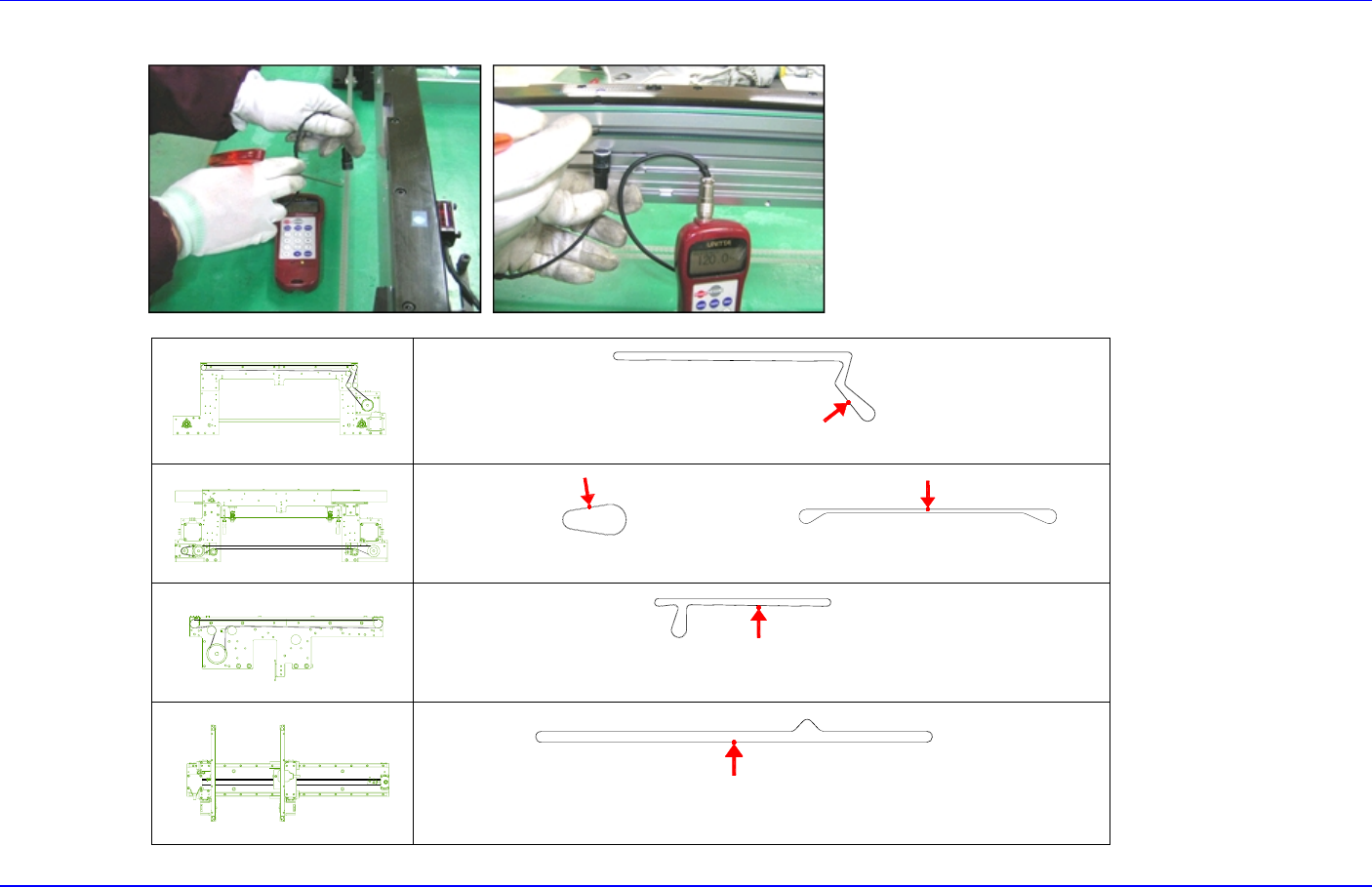

请参考下图的测量位置，测量Conveyor Belt的张力。
宽度调节同步 Timig Belt
驱动Shuttle Timing Belt
Work Zone PCB传送用Flat Belt
入、出口PCB传送用Flat Belt
自动调节宽度用马达 Timing Belt
Samsung Component Placer SM431 Service Manual
5-34
5.4.4. 更换 Conveyor Belt 时的共同作业
1. 操作示教框把Head Assenbly最大限度移动到两端。
2. 正常关闭PC后，关闭设备正面的总开关
3. 完成操作后打开设备正面的总开关启动PC。
4. 执行‘Conveyor Utilities’对话框确认是否正常工作。选择对应的Staion后，点击<Belt Run>按钮确认传送带是否正常工作。
