Conveyor & BUT 5-37 5.4.5.2. 自动调节宽度用马达 Ti m i n g B e l t 替换次序 1. 按 ‘Feeder Change’ 按钮把 Front/Rear X Frame 移动到设备的中间位置 2. 请正常关闭 PC 后，关闭设备前面的 Main Switch 。 3. 请参考 “5.4.5.1 宽度调节同步 T imig Belt (Page 5-3)” 先拆卸宽度调节同步 Ti mi…
Samsung Component Placer SM431 Service Manual
5-36

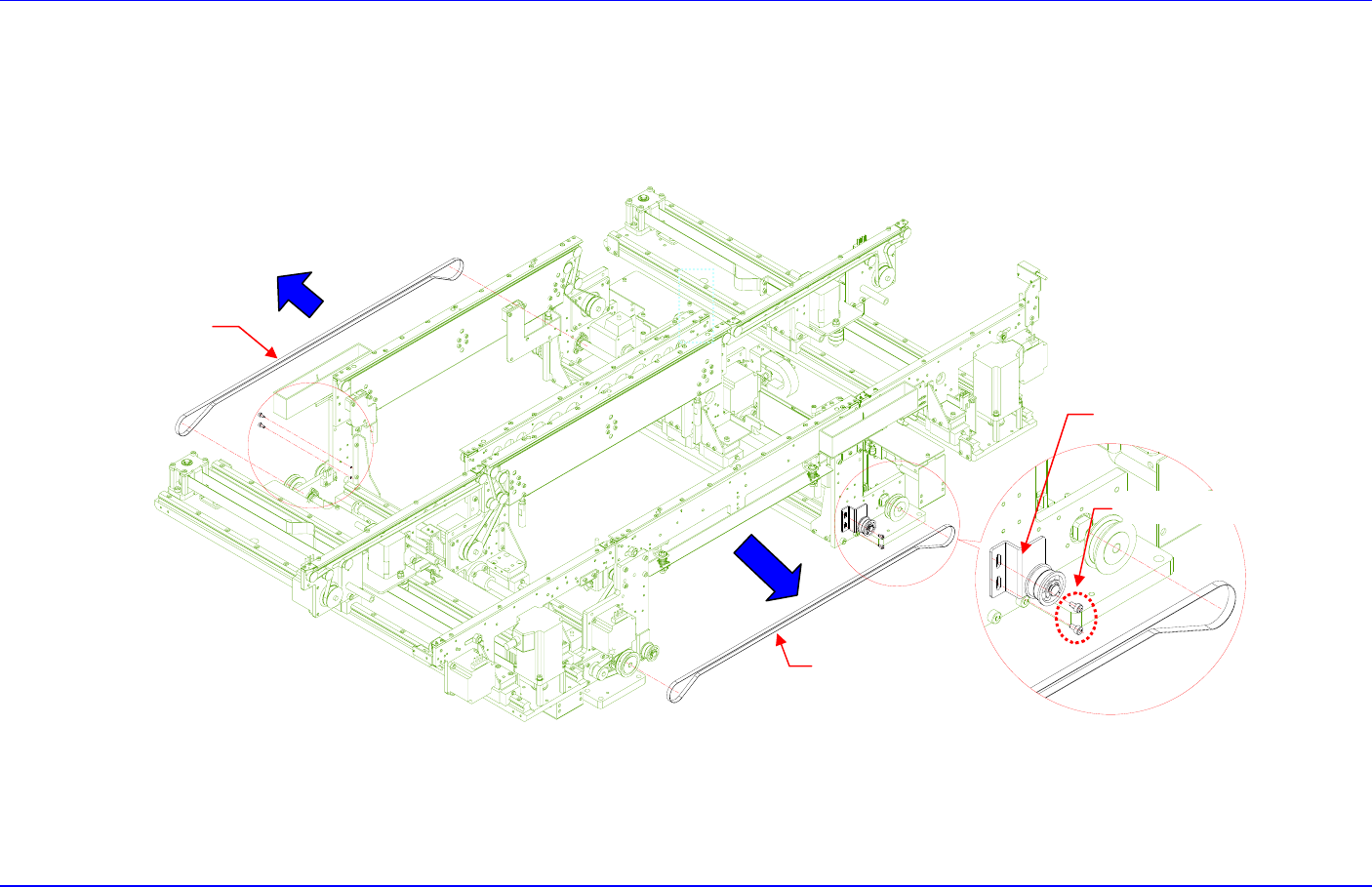

5.4.5.1. 宽度调节同步 Timig Belt 替换次序
1. 按‘Feeder Change’按钮把Front/Rear X Frame移动到设备的中间位置
2. 请正常关闭PC后，关闭设备前面的Main Switch。
3. 用扳手拧松下图的Tension Bracket固定螺丝(2-M3*6)后拆卸Timing Belt。
4. 更换Timing Belt后进行组装时利用Tension Bracket残孔设置Tension Bracket的张力。张力基准值请参考“5.4.3 Conveyor Belt
的
Tension (5-3
页
)”
。
5. 执行“5.4.4
更换
Conveyor Belt
时的共同作业
(Page 5-3)”的#3阶段和#4阶段。
固定螺丝(2-M3*6)
宽度调节同期化
Timing Belt
宽度调节同期化
Timing Belt
Tension Bracket
Conveyor & BUT
5-37
5.4.5.2. 自动调节宽度用马达 Timing Belt 替换次序
1. 按‘Feeder Change’按钮把Front/Rear X Frame移动到设备的中间位置
2. 请正常关闭PC后，关闭设备前面的Main Switch。
3. 请参考 “5.4.5.1
宽度调节同步
Timig Belt (Page 5-3)” 先拆卸宽度调节同步Timing Belt
4. 用扳手拧开Servo Motor的固定螺丝(4-M3*8)后拆卸Timing Belt
5. 请参考“5.4.3 Conveyor Belt
的
Tension (5-3
页
)” 调整Timing Belt张力。
6. 执行“5.4.4
更换
Conveyor Belt
时的共同作业
(Page 5-3)” 的#3阶段和#4阶段。
Servo Moto
r
固定螺丝(4-M3*8)
Timing Belt
宽度调节同期化
Timing Belt
Front
Rear
Samsung Component Placer SM431 Service Manual
5-38

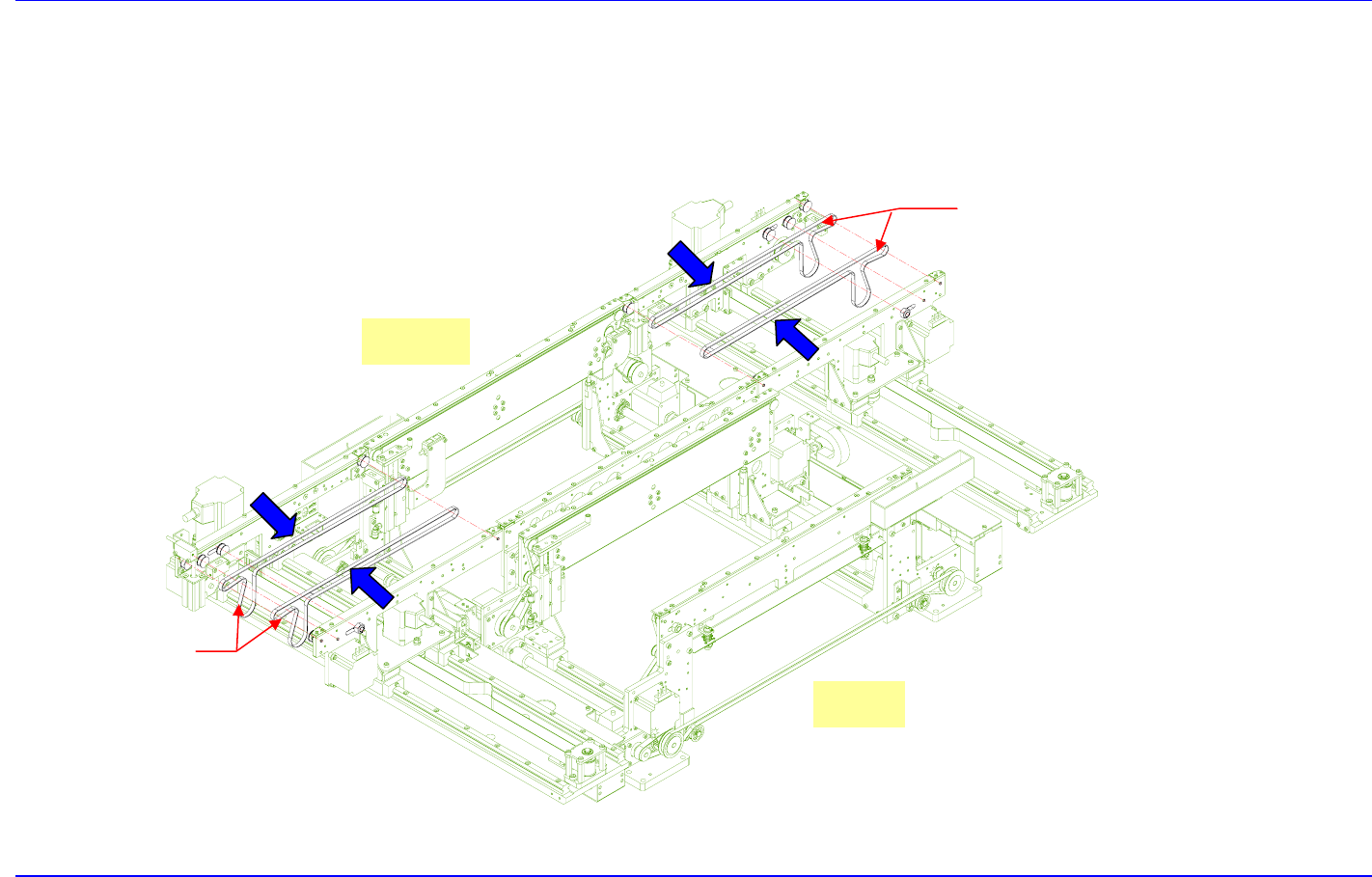

5.4.5.3. 入、出口PCB传送用Flat Belt 替换次序
1. 按‘Feeder Change’按钮把Front/Rear X Frame移动到设备的中间位置
2. 请正常关闭PC后，关闭设备前面的Main Switch。
3. 利用对应Flat Belt的橡胶弹性用手拉Flat Belt向箭头方向进行拆卸。
入送PCB Belt
增加 张力
传送PCB Belt
增加 张力
Front
Rear
