Samsung Component Placer SM431 Service Manual 5-44 3. 请按下图的号码顺序进行分离。 ① 拧松 Shttle Belt Fix BKT 的固定螺丝 (2-M3*6), (4-M3*8) 后 进行拆卸。 ② 拆卸 . T iming Belt 。 4. 更换 T iming Belt 后参考 “5.4.3 Conveyor Belt 的 T ension (5-3 页 )” 调节张力 。…
Conveyor & BUT
5-43
5.4.5.5. 驱动Shuttle Timing Belt 替换次序
1. 请执行 “5.4.4
更换
Conveyor Belt
时的共同作业
(Page 5-3)” #1阶段和#2阶段。
2. 请按下图的号码顺序进行分离。
① 利用扳手拧开下图中的调整Tension的固定螺丝(M4*20)
② 拧开Shuttle Pulley Base的固定螺丝(2-M5*15)使传送带松弛。
Pulley Base 固定螺丝
(
2-M5*15
)
2
Tension Bracket
(
M4*20
)
1
Front
Rear
Samsung Component Placer SM431 Service Manual
5-44

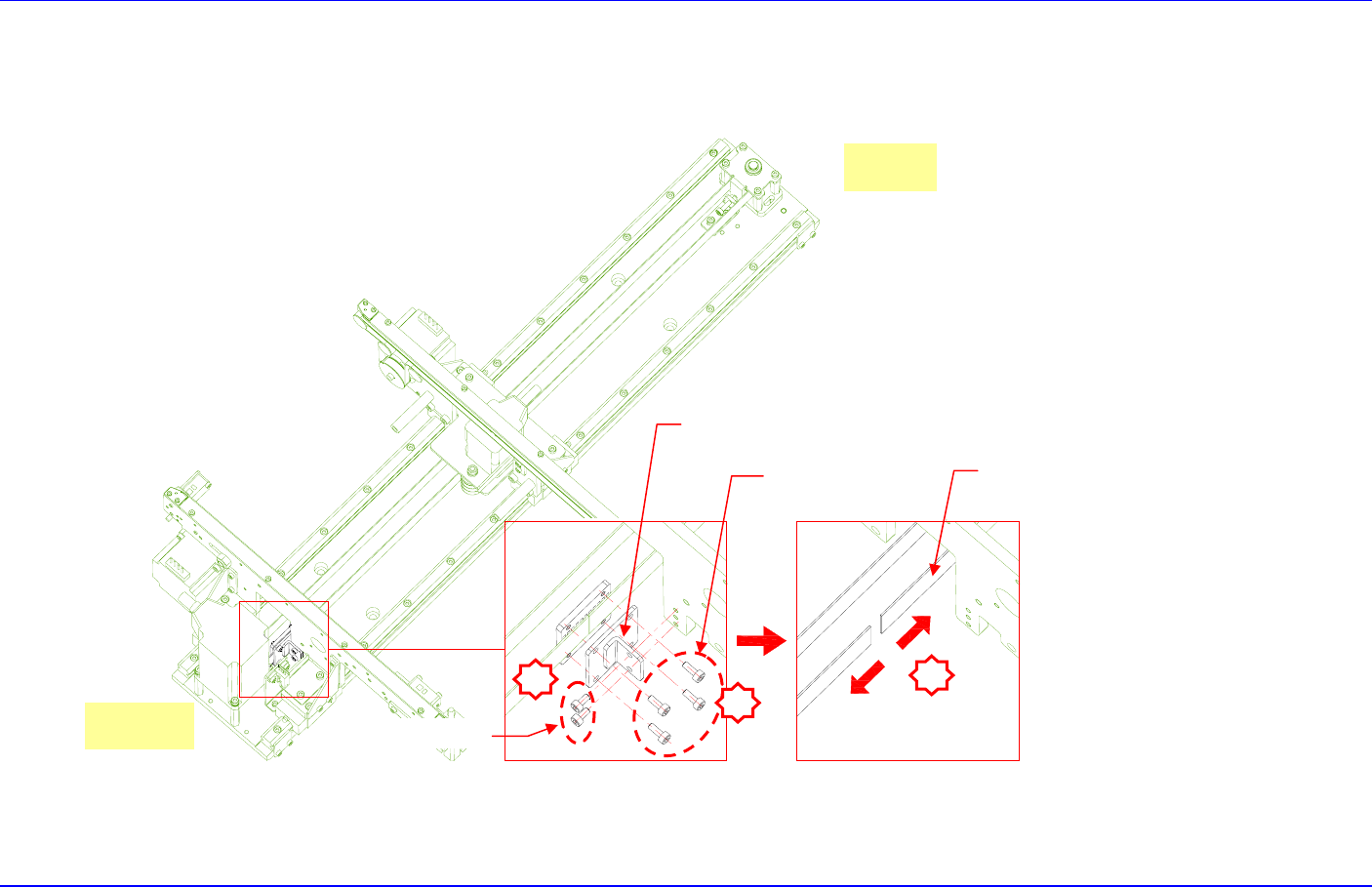

3. 请按下图的号码顺序进行分离。
① 拧松Shttle Belt Fix BKT的固定螺丝(2-M3*6), (4-M3*8)后进行拆卸。
② 拆卸. Timing Belt。
4. 更换Timing Belt后参考 “5.4.3 Conveyor Belt
的
Tension (5-3
页
)”
调节张力
。
5. 执行“5.4.4
更换
Conveyor Belt
时的共同作业
(Page 5-3)” 的#3阶段和#4阶段。
Timing Belt
1
1
2
4-M3*8
2-M3*6
Shuttle Belt Fix BKT
Front
Rear
Conveyor & BUT
5-45
5.5. Conveyor Motor
5.5.1. 宽度调节用 Conveyor Motor
Motor 无法感知
5.5.2. 必要工具
Tension Gage(U-505) or Push-Pull Gage
Calipers
(-) 螺丝刀全套
T Wrench (其他提供工具) or Hex Wrench
5.5.3. Conveyor Motor参数
品 名 规 格 功 能
Maker
STEP MOTOR 2S56Q-01842SR
驱动Belt马达
SEAHAN
SERVO MOTOR PB PBM423DXC24
驱动宽度调节马达
SANYO
SERVO MOTOR PB PBM565DXC26
驱动Shuttle马达
SANYO
