Samsung Component Placer SM431 Service Manual 5-46 5.5.4. 更换 Conveyor Motor 时的共同作业 1. 操作示教框把 Head Assenbly 最大限度移动到两端。 2. 正常关闭 PC 后，关闭设备正面的总开关 3. 完成操作后打开设备正面的总开关启动 PC 。 4. 执行 ‘Conveyor Utilities’ 对话框确认是否正常工作。选择对应的 Sta i…

Conveyor & BUT

5-45

5.5. Conveyor Motor

5.5.1. 宽度调节用 Conveyor Motor

 Motor 无法感知

5.5.2. 必要工具

 Tension Gage(U-505) or Push-Pull Gage

 Calipers

 (-) 螺丝刀全套

 T Wrench (其他提供工具) or Hex Wrench

5.5.3. Conveyor Motor参数

品名规格功能

Maker

STEP MOTOR 2S56Q-01842SR

驱动Belt马达

SEAHAN

SERVO MOTOR PB PBM423DXC24

驱动宽度调节马达

SANYO

SERVO MOTOR PB PBM565DXC26

驱动Shuttle马达

SANYO

Samsung Component Placer SM431 Service Manual

5-46

5.5.4. 更换 Conveyor Motor 时的共同作业

1. 操作示教框把Head Assenbly最大限度移动到两端。

2. 正常关闭PC后，关闭设备正面的总开关

3. 完成操作后打开设备正面的总开关启动PC。

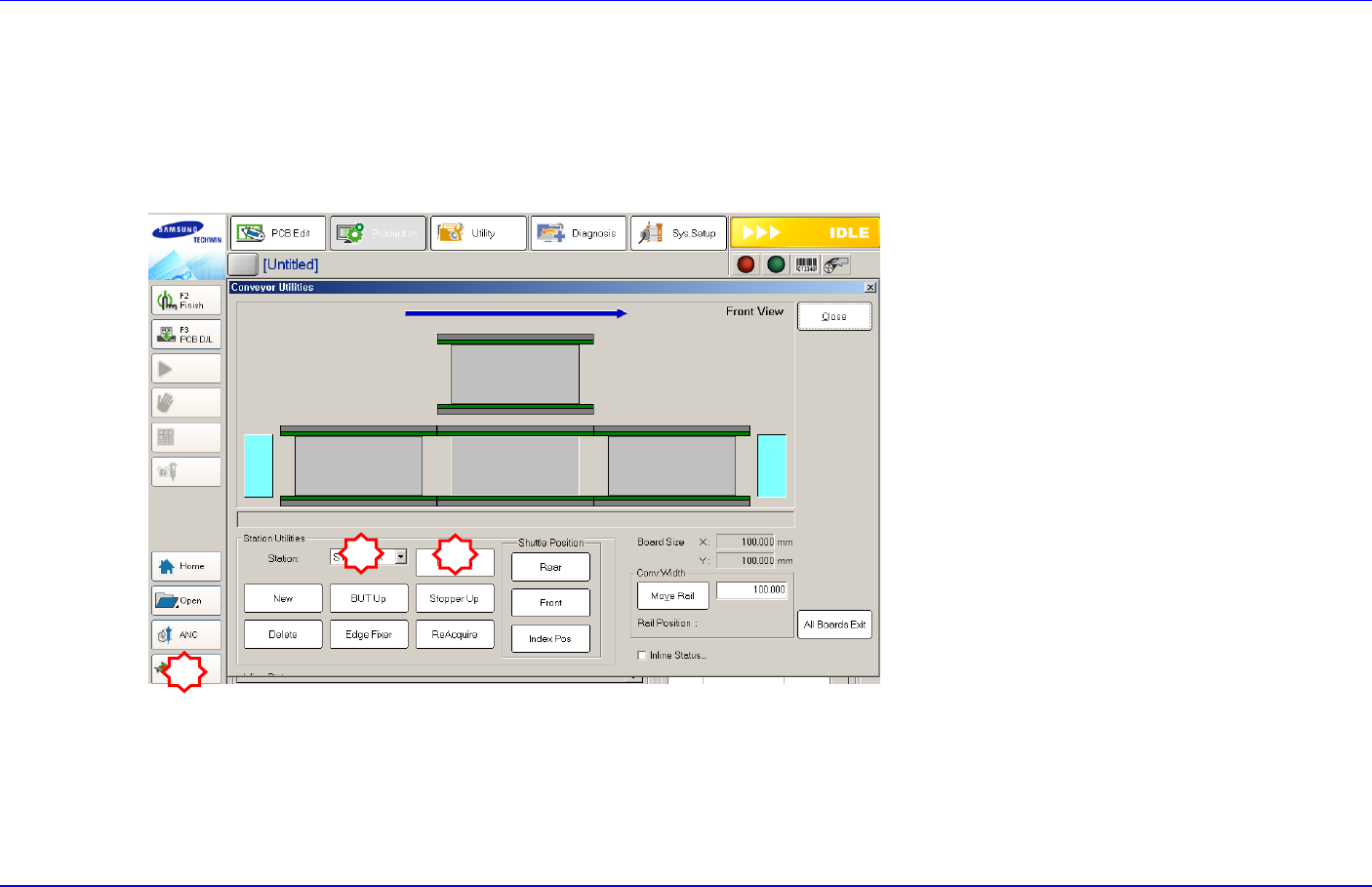

4. 执行‘Conveyor Utilities’对话框确认是否正常工作。选择对应的Staion后，点击<Belt Run>按钮确认传送带是否正常工作。

Conveyor & BUT

5-47

5.5.5. Conveyor Motor 位置及名称

5.5.5.1. PCB 移送用(Stepping Motor) 替换次序

Entry

Front

Rear

Exit

Work zone

Step Motor (for PCB transfer)

2S56Q-01842SR

Step Motor
