Samsung Component Placer SM431 Service Manual
5-46
5.5.4. 更换 Conveyor Motor 时的共同作业
1. 操作示教框把Head Assenbly最大限度移动到两端。
2. 正常关闭PC后，关闭设备正面的总开关
3. 完成操作后打开设备正面的总开关启动PC。
4. 执行‘Conveyor Utilities’对话框确认是否正常工作。选择对应的Staion后，点击<Belt Run>按钮确认传送带是否正常工作。
1
2
3
Conveyor & BUT
5-47
5.5.5. Conveyor Motor 位置及名称
5.5.5.1. PCB 移送用(Stepping Motor) 替换次序
Entry
Front
Rear
Exit
Work zone
Step Motor (for PCB transfer)
2S56Q-01842SR
Step Motor
Step Motor
Step Motor
Step Motor
Step Motor
Step Motor
Step Motor
Step Motor
Samsung Component Placer SM431 Service Manual
5-48

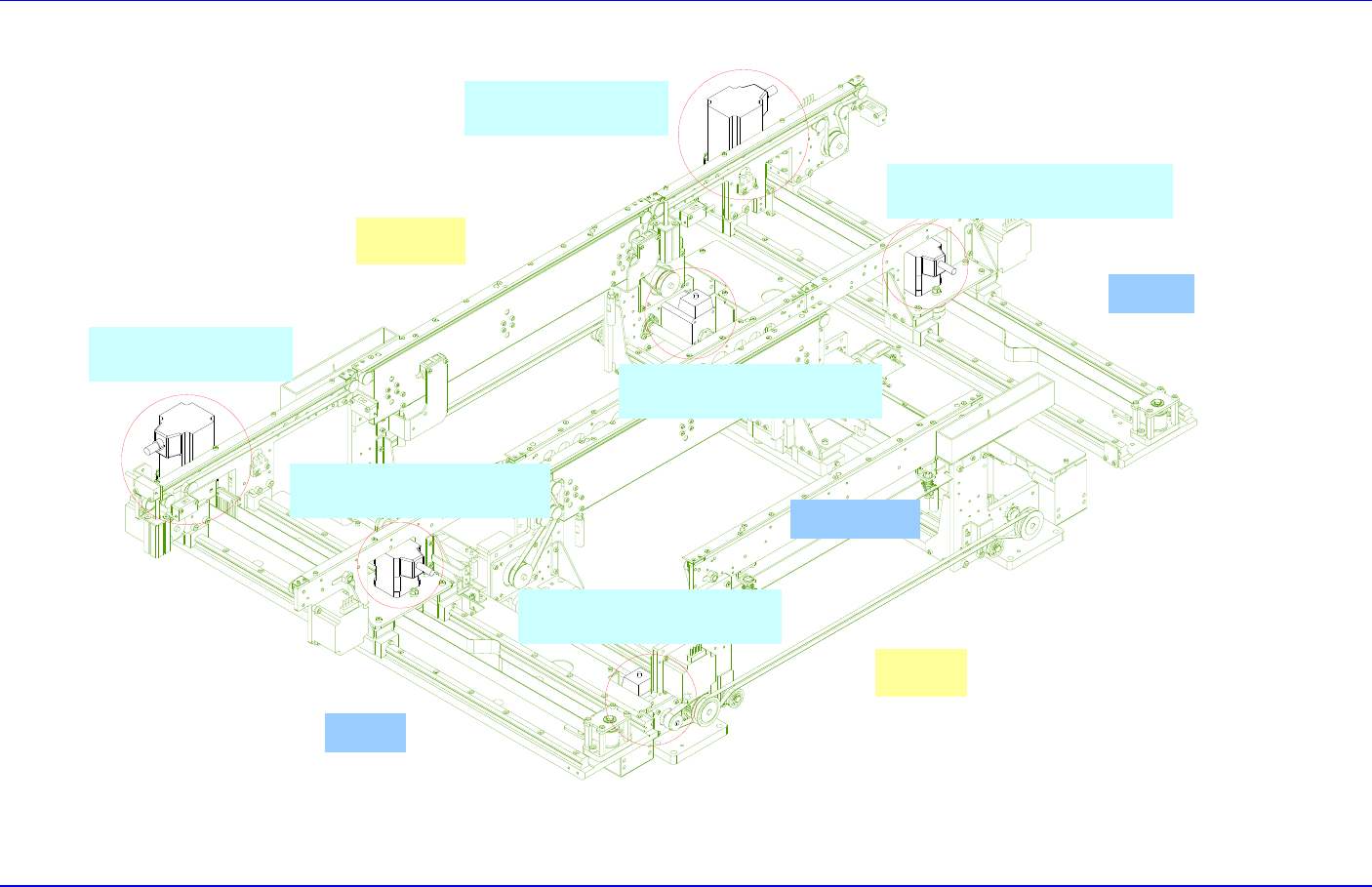

5.5.5.2. Conveyor Servo Motor
驱动Shuttle Servo Motor
(PBM565DXC26)
Entry
Front
Rear
Exit
Work zone
调整Shuttle宽度用Servo Motor
(PBM423DXC24)
Work Moving Frame 移动
Servo Motor(PBM423DXC24)
驱动Shuttle Servo Motor
(PBM565DXC26)
调整Shuttle宽度用 Servo Motor
(PBM423DXC24)
Work Moving Frame 移动
Servo Motor(PBM423DXC24)
