Samsung Component Placer SM431 Service Manual
5-52
5.5.7. 更换驱动Shuttle Servo Motor的步骤
1. 执行“5.5.4
更换
Conveyor Motor
时的共同作业
(Page 5-3)” #1阶段和#2阶段。

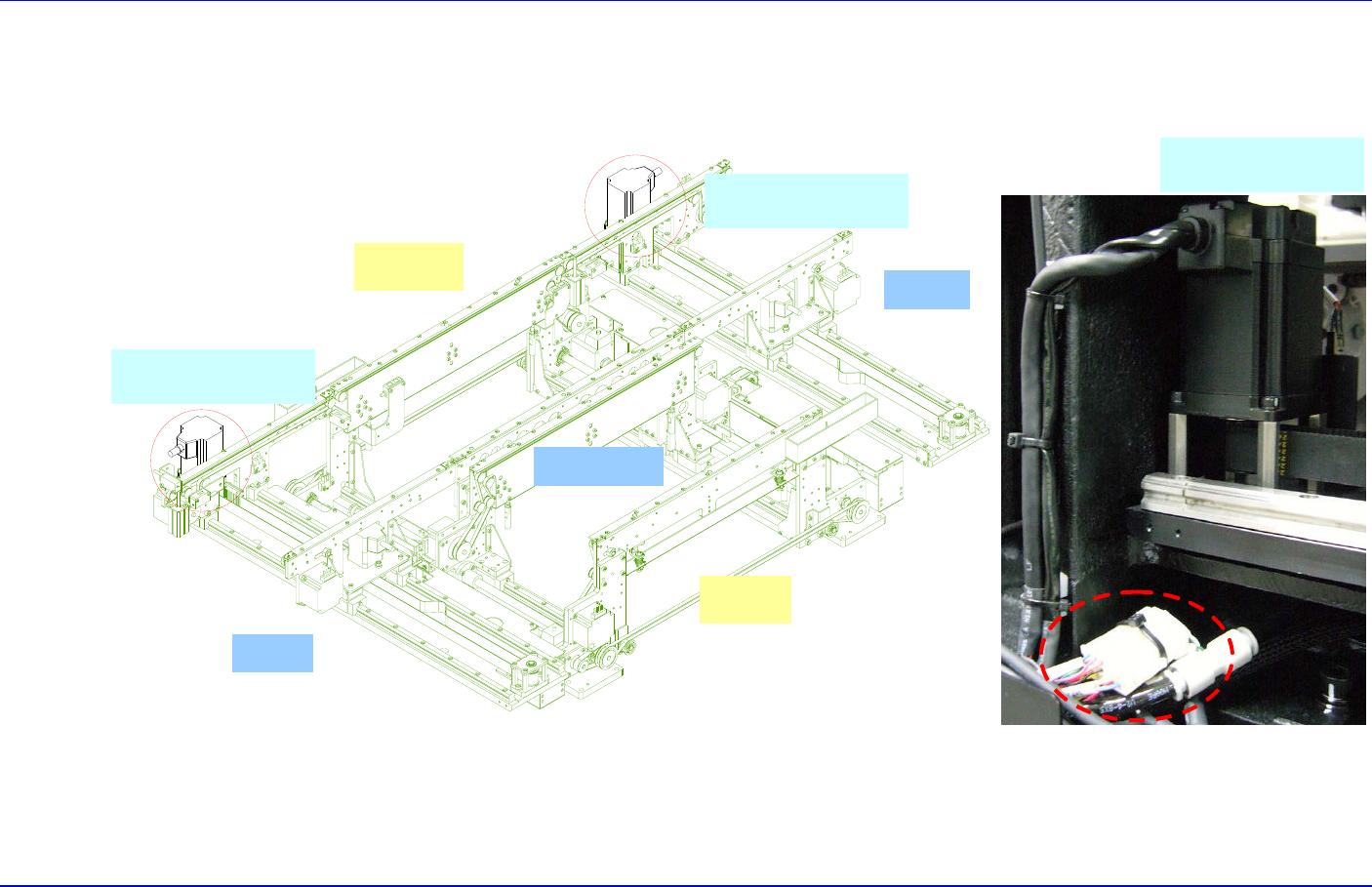

2. 拆卸对应马达的电线。
Entry
Front
Rear
Exit
Work zone
驱动Shuttle Servo Motor
(PBM565DXC26)
驱动Shuttle Servo Motor
(PBM565DXC26)
驱动Shuttle Servo Motor
(PBM565DXC26)
Conveyor & BUT
5-53
3. 拧开马达的固定螺丝(4-M4*15)并从Bracket中拆卸马达后，拧开Puli的Set Screw(2-M3*3)拆卸Set Screw。
Motor- Pulley
固定螺丝
(4-M4*15)
Set Screw(2-M3*3)
Front
Rear
Entry
Exit
Work zone
Servo Motor
(
PBM565DXC26
)
Samsung Component Placer SM431 Service Manual
5-54
4. 更换对应马达后，按拆卸的逆序进行组装。

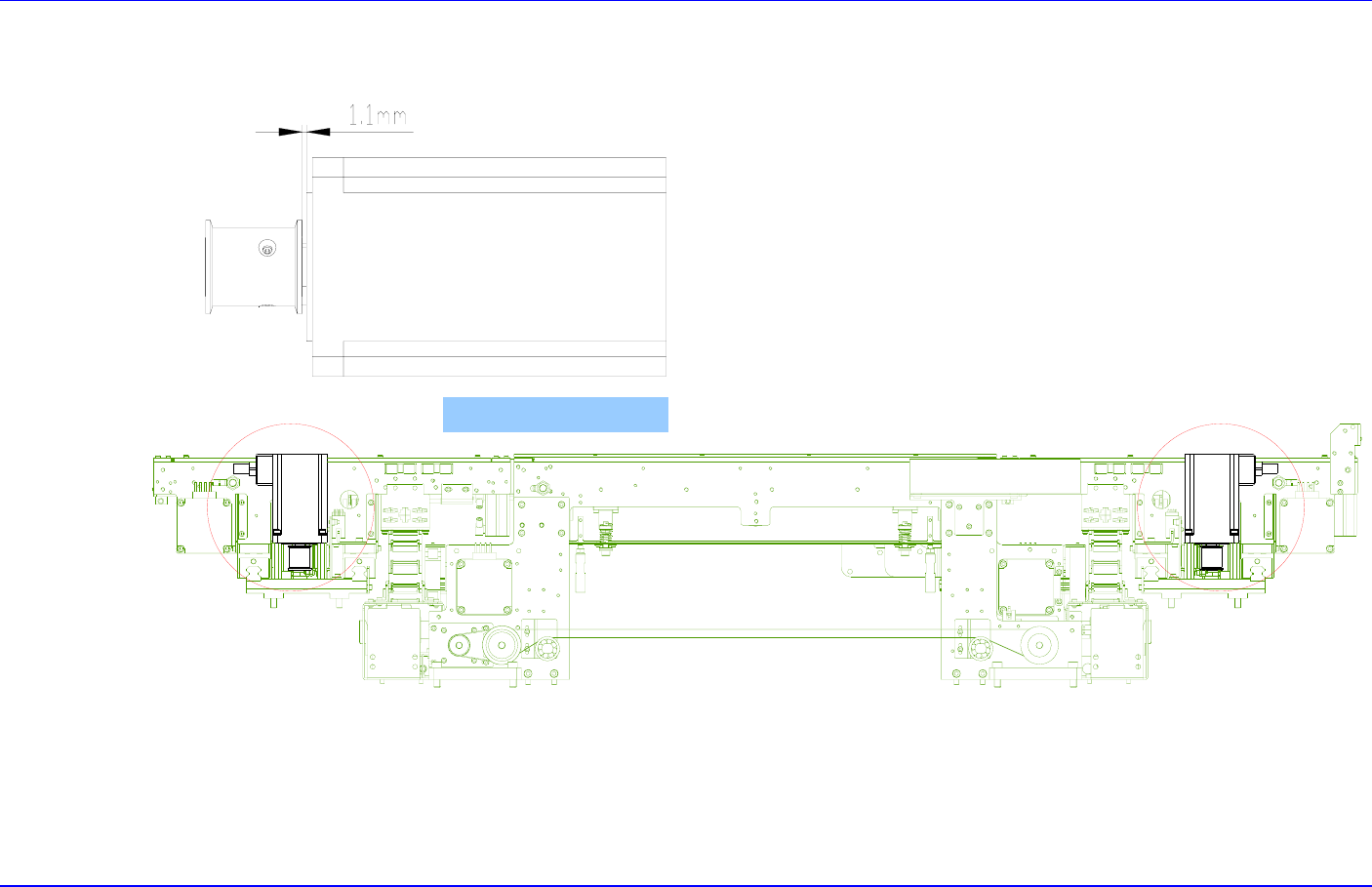

5. 请对准下图的尺寸组装Motor-Pulley。
6. 更换马达后请参考 “5.4.3 Conveyor Belt
的
Tension (Page 5-3)” 设置传送带张力。
7. 执行 “5.5.4
更换
Conveyor Motor
时的共同作业
(Page 5-3)” #3阶段和#4阶段。
马达和Puli的设定距离
