Conveyor & BUT 5-57 3. 更换对应马达后，按拆卸的逆序 进行组装。 4. 请对准下图的尺寸组装 Motor-Pulley 。 5. 更换马达后请参考 “5.4.3 Conveyor Belt 的 T ension (5-3 页 )” 设置传送带张力。 6. 执行 “5.5.4 更换 Conveyor Motor 时的共同作业 (Page 5-3)” #3 阶段和 #4 阶段。 马达和 Puli 的设定距离 F…
Samsung Component Placer SM431 Service Manual
5-56
6. 请按下图的号码顺序进行分离。
① 拧开Motor BKT的固定螺丝(4-M4*10)后向箭头方向进行拆卸。
② 拧开Motor的固定螺丝(4-M3*6)拆卸Motor。
③ 拆卸Pulley的Set Screw(2-M3*3)从Motor中拆卸Pulley。
Motor 固定螺丝
(4-M3*6)
Motor BKT 固定螺丝
(4-M4*10)
Set Screw
(2-M3*3)
2
3
Front
Rear
1
Entry
Work zone
Entry
1
2
Conveyor & BUT
5-57
3. 更换对应马达后，按拆卸的逆序进行组装。

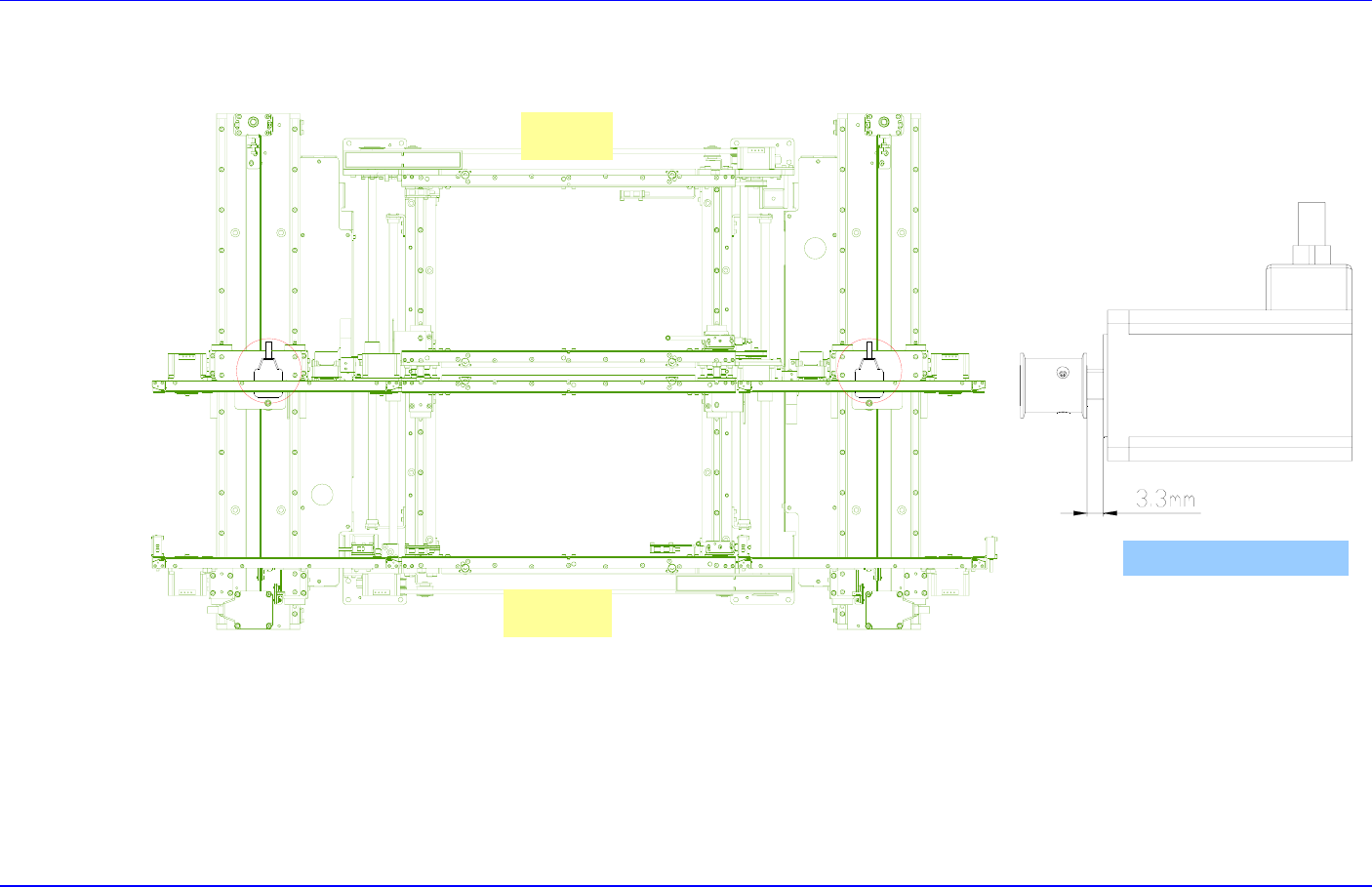

4. 请对准下图的尺寸组装Motor-Pulley。
5. 更换马达后请参考 “5.4.3 Conveyor Belt
的
Tension (5-3
页
)” 设置传送带张力。
6. 执行 “5.5.4
更换
Conveyor Motor
时的共同作业
(Page 5-3)” #3阶段和#4阶段。
马达和Puli的设定距离
Front
Rear
Samsung Component Placer SM431 Service Manual
5-58

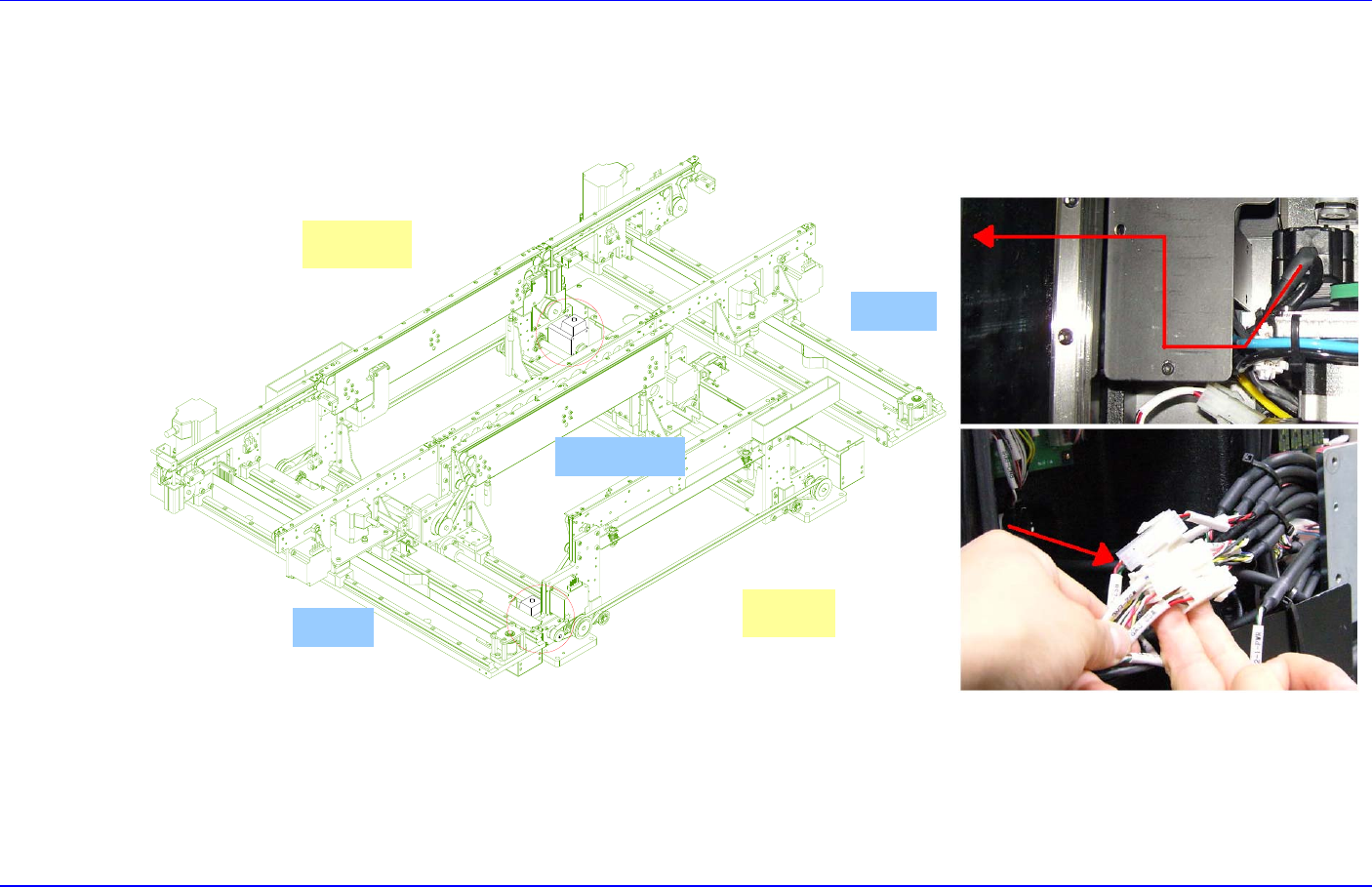

5.5.9. Work Moving Frame 移动 Servo Motor 更换步骤
1. 执行“5.5.4
更换
Conveyor Motor
时的共同作业
(Page 5-3)” #1阶段和#2阶段。
2. 拆卸对应马达的电线。
Entry
Front
Rear
Exit
Work zone
