Samsung Component Placer SM431 Service Manual 5-60 4. 更换对应马达后，按拆卸的逆序 进行组装。 5. 请对准下图的尺寸组装 Motor-Pulley 6. 更换马达后请参考 “5.4.3 Conveyor Belt 的 T ension (5-3 页 )” 设置传送带张力。 7. 执行 “5.5.4 更换 Conveyor Motor 时的共同作业 (Page 5-3)” #3 阶段…
Conveyor & BUT
5-59

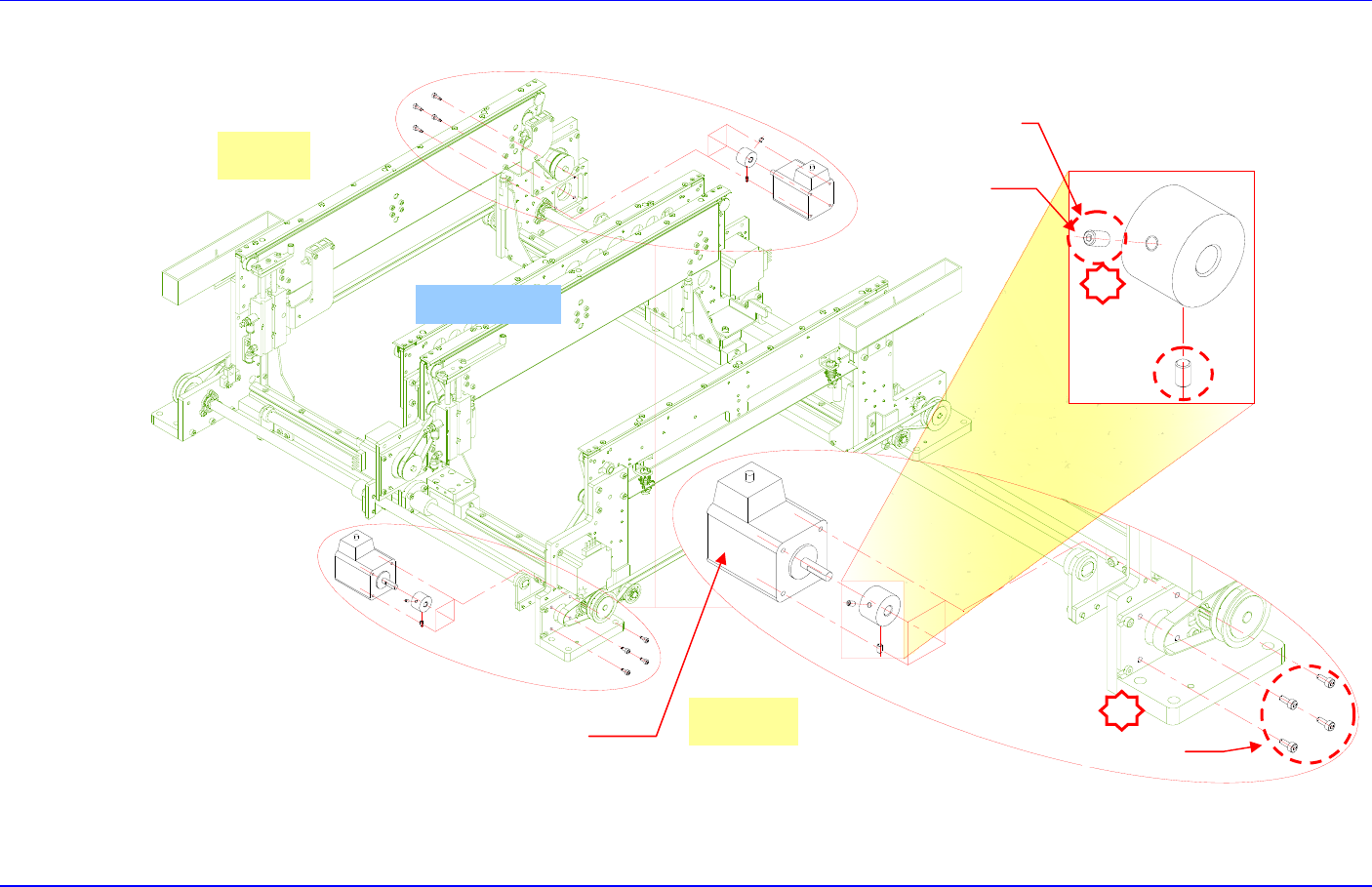

3. 拧开固定马达的固定螺丝(4-M3*8)冲Barcket中拆卸马达后，再拧开Pulley的Set Screw(2-M3*5)从马达中拆卸Pulley。
Motor- Pulley
Set Screw
(2-M3*5)
4-M3*8
Servo Moto
r
Front
Rear
1
2
Work zone
Samsung Component Placer SM431 Service Manual
5-60
4. 更换对应马达后，按拆卸的逆序进行组装。
5. 请对准下图的尺寸组装Motor-Pulley
6. 更换马达后请参考 “5.4.3 Conveyor Belt
的
Tension (5-3
页
)” 设置传送带张力。
7. 执行 “5.5.4
更换
Conveyor Motor
时的共同作业
(Page 5-3)” #3阶段和#4阶段。
马达和Puli的设定距离
Conveyor & BUT
5-61
5.6. Conveyor 方向变更
5.6.1. 必要工具
+, - 螺丝刀全套
L-Wrench 全套
Nipper 及 连接电缆
Calipers
5.6.2. Conveyor 方向变更次序
1. 操作示教框把X Frame移动到后面。
2. 请正常关闭PC后，关闭设备前面的Main Switch。
