Conveyor & BUT 5-61 5.6. Conveyor 方向变更 5.6.1. 必要工具 +, - 螺丝刀全套 L-W rench 全套 Nipper 及 连接电缆 Calipers 5.6.2. Conveyor 方向变更次序 1. 操作示教框把 X Frame 移动到后面。 2. 请正常关闭 PC 后，关闭设备前面的 Main Switch 。
Samsung Component Placer SM431 Service Manual
5-60
4. 更换对应马达后，按拆卸的逆序进行组装。

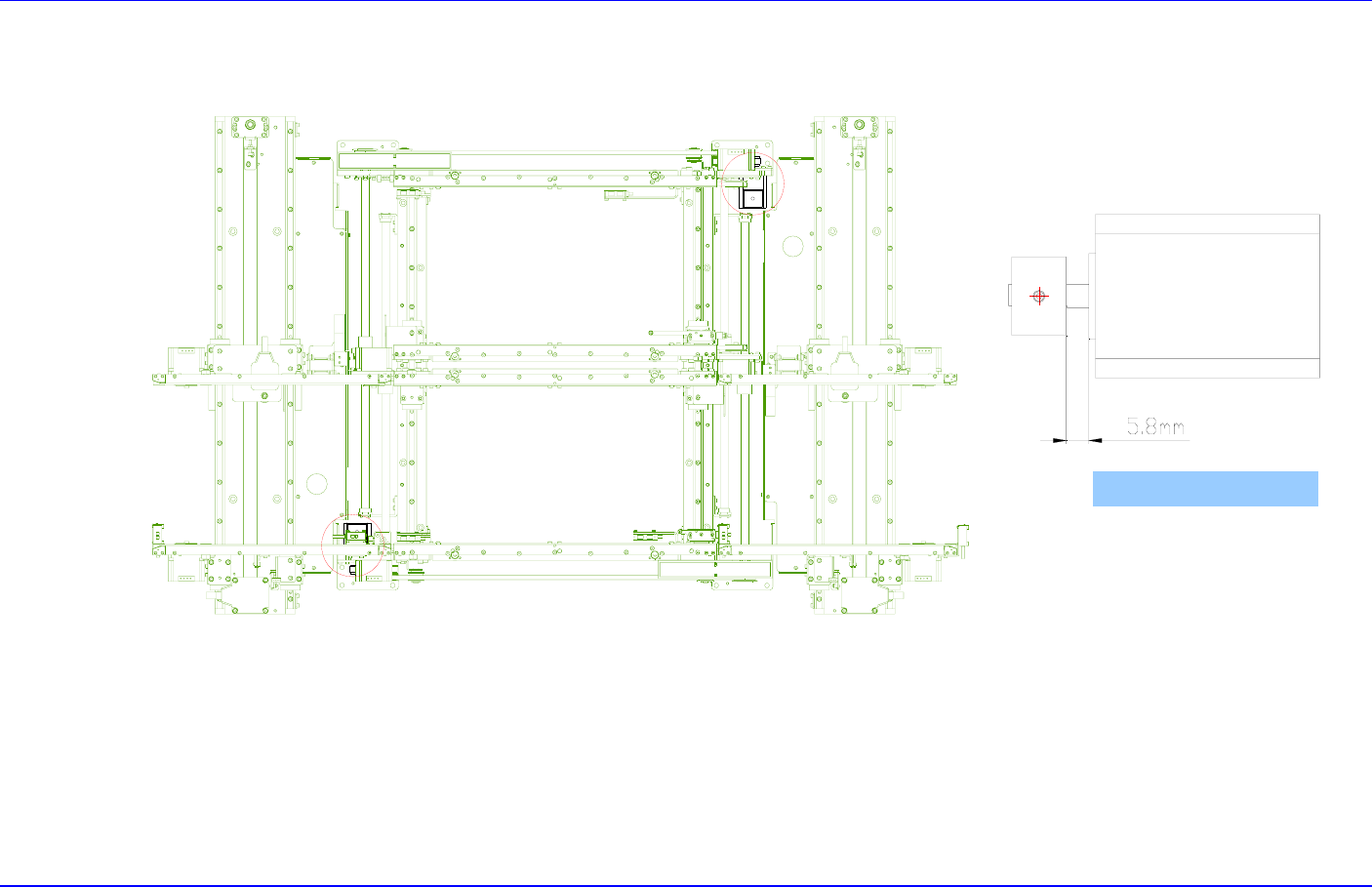

5. 请对准下图的尺寸组装Motor-Pulley
6. 更换马达后请参考 “5.4.3 Conveyor Belt
的
Tension (5-3
页
)” 设置传送带张力。
7. 执行 “5.5.4
更换
Conveyor Motor
时的共同作业
(Page 5-3)” #3阶段和#4阶段。
马达和Puli的设定距离
Conveyor & BUT
5-61
5.6. Conveyor 方向变更
5.6.1. 必要工具
+, - 螺丝刀全套
L-Wrench 全套
Nipper 及 连接电缆
Calipers
5.6.2. Conveyor 方向变更次序
1. 操作示教框把X Frame移动到后面。
2. 请正常关闭PC后，关闭设备前面的Main Switch。
Samsung Component Placer SM431 Service Manual
5-62
3. 下图为变更PCB Flow时对应部件移动前的组装状态
移动前 (L
R)
11
Ent1
Ext2
Rea
r
Fron
t
2
9
13
12
3
7
4
8
6
5
Out
St2
Ext1
FW2
FW1
Ent2
RW1
RW2
1
St C
y
1
St C
y
2
St1
F : Front
R : Rear
St : Stopper
SNS : Sensor
Ent : Entry
Ext : Exit
Cy : Cylinder
Entry
Exit
Work zone
10
