Samsung Component Placer SM431 Service Manual
5-66
⑥ 请把 St Cy1, 2按下面的箭头方向进行移动。
⑦ 移动的St Cy1,2按拆卸的逆序进行组装后，请连接空压管和传感器。
⑧ 请调换拆卸的FW2 BKT和RW1 BKT的位置。
⑨ 拆卸的SNS和已移动的BKT一起按拆卸的逆序进行组装。
移动后
Rear
Front
7
9
9
7
RW1►FW1
BKT
FW2►RW2
BKT
St Cy1
St Cy2
移动前
移动后
移动前
移动后
6
6
4-M3*8
8
箭头 : 移动路径
FW2►FW1 SNS
在MMI中变更功能
4-M3*8
RW1►RW2 SNS
在MMI中变更功能
Conveyor & BUT
5-67

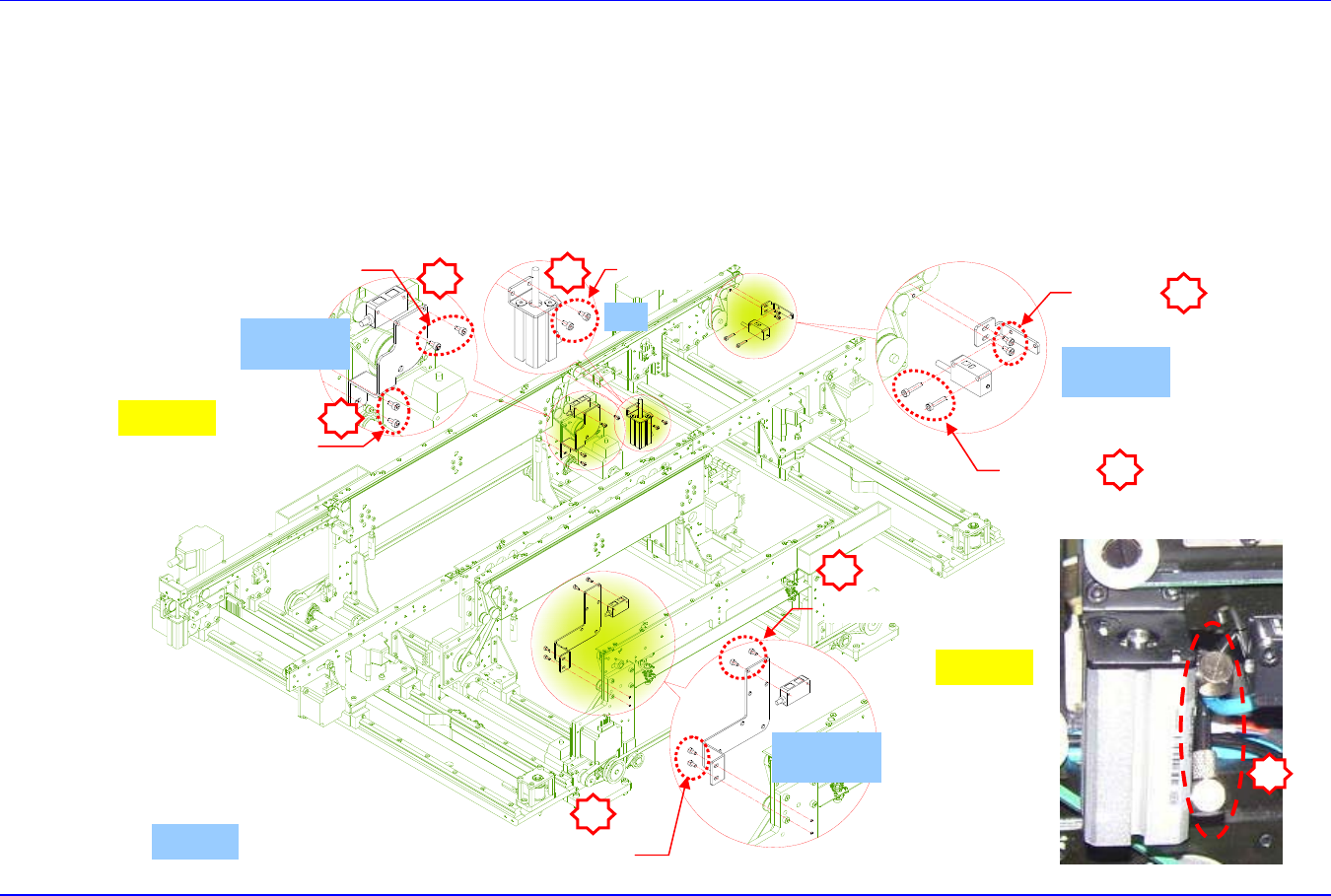

7. 按下图的序号顺序进行拆卸、移动、组装。（下面的序号和图上的号码是相同的步骤）
① 拆卸St1的空压管并拧开固定螺丝(2-M3*6)后拆卸St1。
② 拧开FW1 SNS和 RW2 SNS的各固定螺丝(2-M3*8), (2-M3*6)后进行拆卸。
③ 拧开FW1 BKT和RW2 BKT的各固定螺丝(2-M3*6)后进行拆卸。
④ 拧开Ent1 SNS的固定螺丝(2-M3*15)后进行拆卸。
⑤ 拧开Ent1 SNS的固定螺丝(2-M3*15)后进行拆卸。
2
2-M3*6
移动前
Rear
Front
St1
RW2
SNS, BKT
FW1
SNS, BKT
Ent1
SNS, BKT
3
2
3
2-M3*15
4
2-M3*6
2-M3*8
2-M3*6
2-M3*6
5
1
2-M3*6
1
Samsung Component Placer SM431 Service Manual
5-68

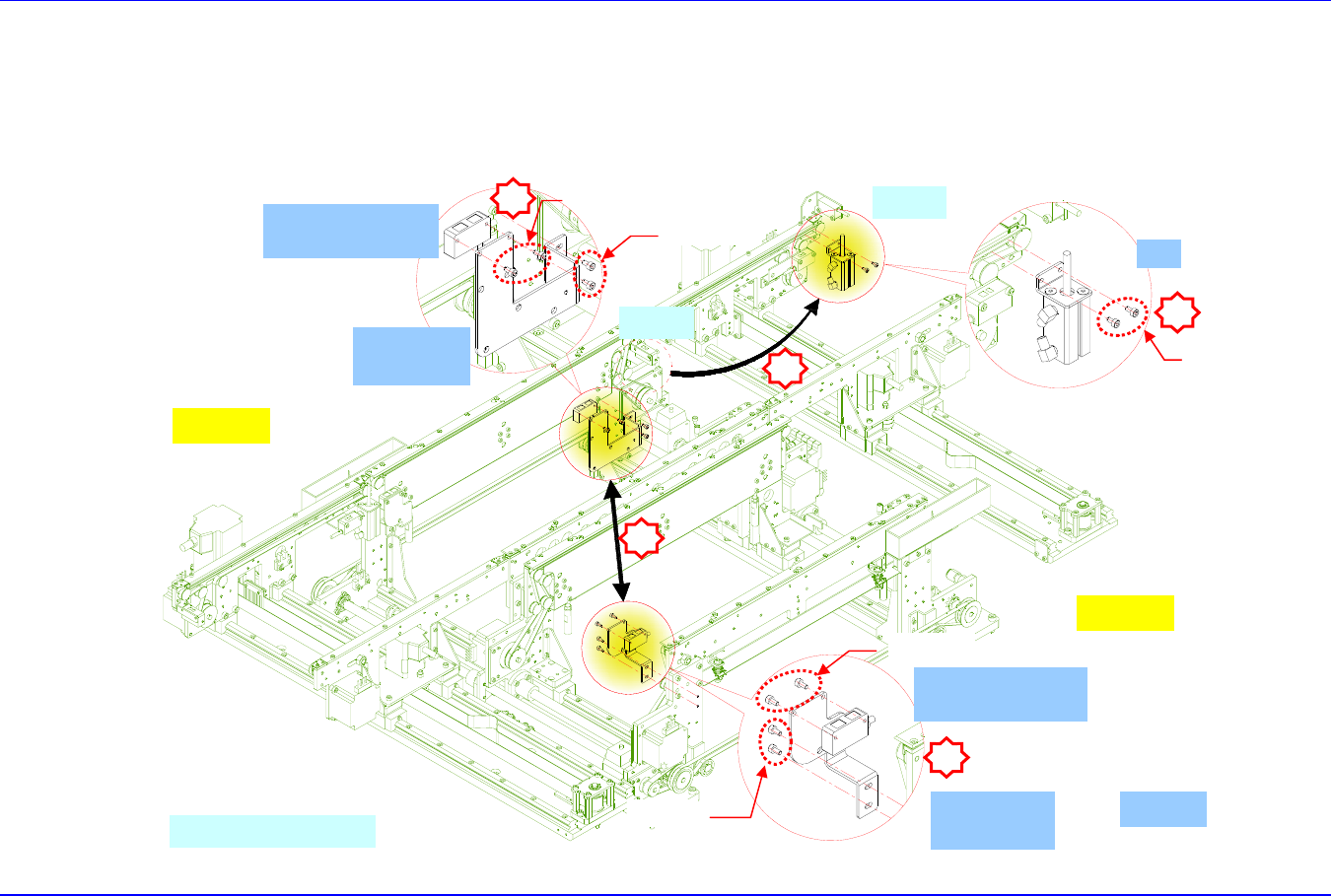

⑥ 请把St1按下面的箭头方向进行移动
⑦ 已移动的St1按拆卸的逆序进行组装后连接空压TUBE
⑧ 请更换被拆卸的FW1 BKT和RW2 BKT的位置
⑨ 被拆卸的SNS和已移动的BKT一起按拆卸的逆序进行组装
移动后
Rea
r
Fron
t
St1
7
FW1►RW1
BKT
FW2►FW1
BKT
2-M3*8
2-M3*8
2-M3*8
2-M3*8
8
6
9
9
FW1►FW2 SNS
在MMI功能变更
RW2►RW1 SNS
在MMI功能变更
2-M
3
*
8
移动前
移动后
箭头 : 移动路径
