Samsung Component Placer SM431 Service Manual 5-70 ④ 请把 St2 按照下面的箭头方向 进行移动。 ⑤ 把 Ent1 BKT 按箭头方向移动后，请与拆卸的 SNS 一起按拆卸的逆序进 行组装。 ⑥ Out BKT(J70531475A) 与拆卸的 SNS 一起进行组装。 ⑦ Ext2 BKT(J70531441 1A) 与拆卸的 SNS 一起进 行组装。 移动前 移动后 箭头 : 移动…

100%1 / 494
Conveyor & BUT
5-69

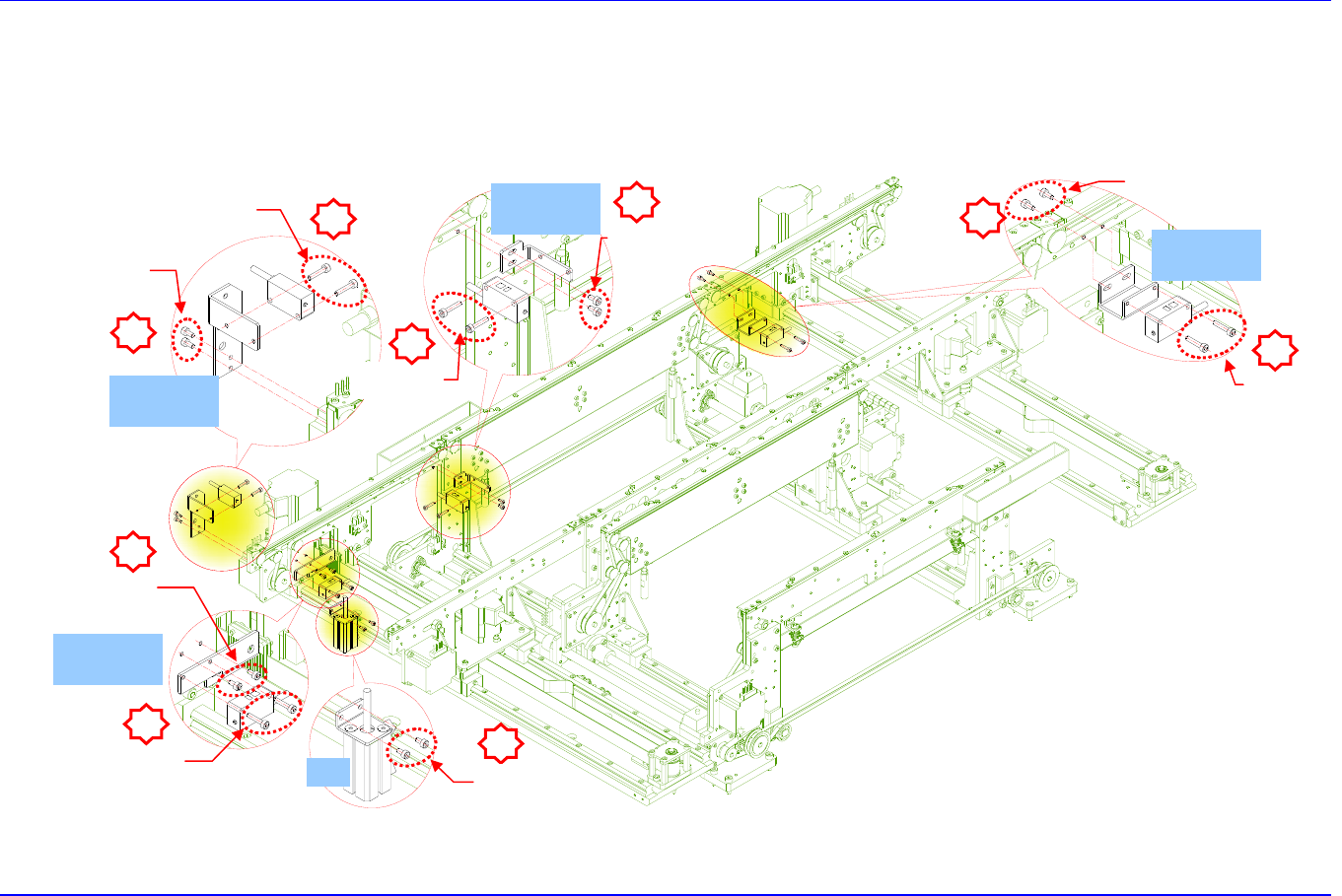

8. 按下图的序号顺序进行拆卸、移动、组装。（下面的序号和图上的号码是相同的步骤）
① 拆卸St2的空压管并拧开固定螺丝(2-M3*6)后拆卸St2。
② 拧开Ext1、Ext2、Ent2, Out各SNS的固定螺丝(2-M3*15)后拆卸SNS。
③ 拧开Ext1、Ext2、Ent2, Out各BKT的固定螺丝(2-M3*15)后拆卸SNS。
2-M3*15
2
1
2-M3*6
Ent2
SNS, BKT
3
Out
SNS, BKT
2
2-M3*15
2-M3*6
3
Ext1
SNS, BKT
Ext2
SNS, BKT
2-M3*15
2
2-M3*6
2-M3*15
St2
2-M3*6
2
3
3
2-M3*6
Samsung Component Placer SM431 Service Manual
5-70
④ 请把St2按照下面的箭头方向进行移动。
⑤ 把Ent1 BKT按箭头方向移动后，请与拆卸的SNS一起按拆卸的逆序进行组装。
⑥ Out BKT(J70531475A)与拆卸的SNS一起进行组装。
⑦ Ext2 BKT(J705314411A)与拆卸的SNS一起进行组装。
移动前
移动后
箭头 : 移动路径
移动前
移动后
Ext2 BKT(J705314411A)
Ent2►Ext2 SNS
(
MMI变更
)
2-M3*15
5
2-M3*6
2-M3*6
2-M
3
*
6
2-M3*15
2-M3*15
4
4
Out BKT(J70531475A)
Ent1►Out SNS
(
MMI变更
)
Ext1►Ent2 BKT
Ent1►Out SNS (MMI变更)
5
6
7
2-M3*6
Conveyor & BUT
5-71
9. 按下图的序号顺序进行组装。
① Ext1 BKT(J70531545A)与拆卸的SNS一起进行组装。
② Ent1 BKT(J70531545A)与拆卸的SNS一起进行组装。
2
1
Ext1 BKT(J70531545A)
Ent2►Ext1 SNS
(
MMI变更
)
Ent1(J70531545A)
Ext2►Ent1 SNS
(
MMI变更
)
2-M3*15
2-M
3
*
6
2-M3*15
2-M
3
*
6
