Conveyor & BUT 5-71 9. 按下图的序号顺序进 行组装。 ① Ext1 BKT(J70531545A) 与拆卸的 SNS 一起进行组装。 ② Ent1 BKT(J70531545A) 与拆卸的 SNS 一起进行组装。 2 1 Ext1 BKT(J705 31545A) Ent2 ► Ext1 SNS ( MMI 变更 ) Ent1(J70531545A) Ext2 ► Ent1 SNS ( MMI 变更 ) 2…
Samsung Component Placer SM431 Service Manual
5-70

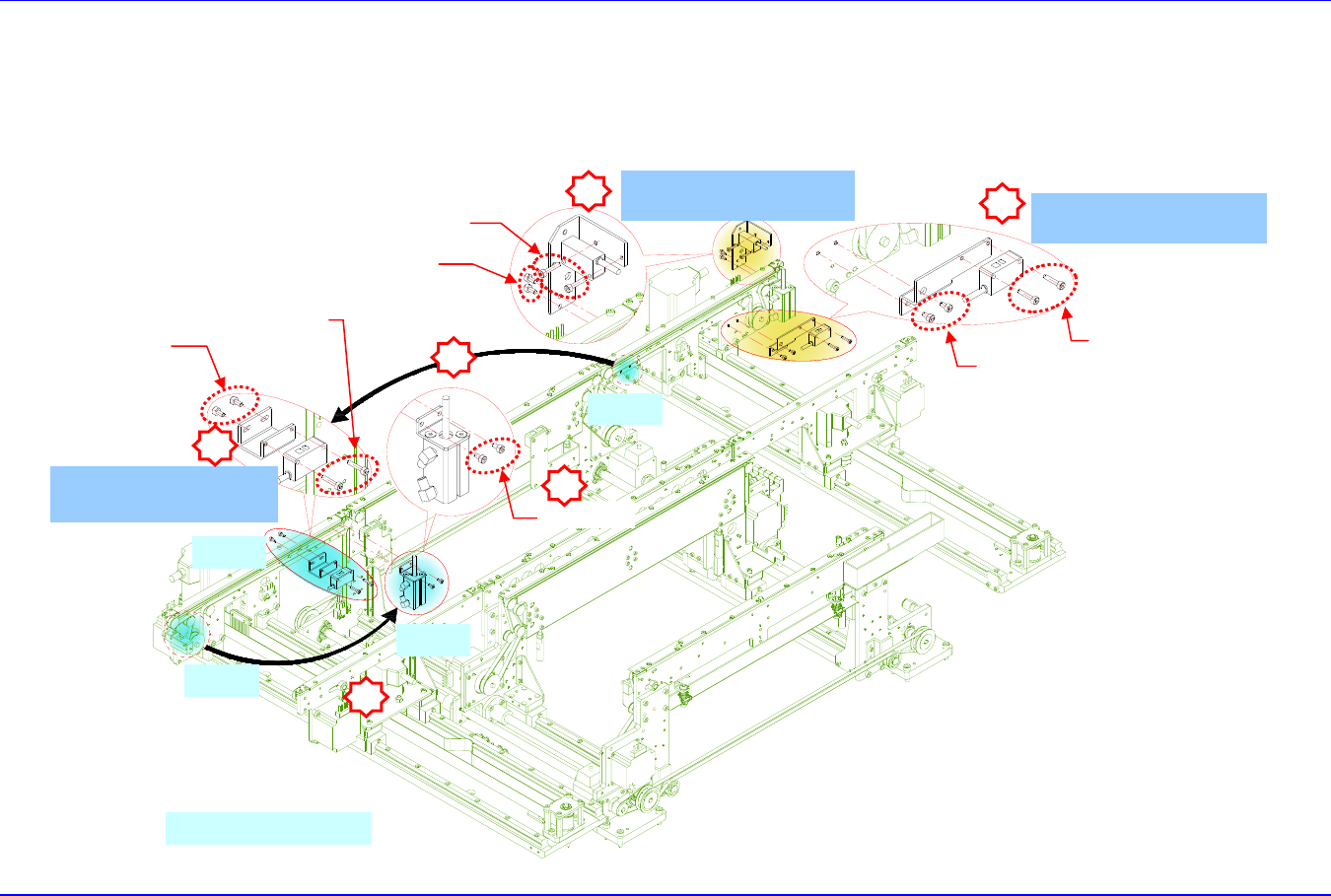

④ 请把St2按照下面的箭头方向进行移动。
⑤ 把Ent1 BKT按箭头方向移动后，请与拆卸的SNS一起按拆卸的逆序进行组装。
⑥ Out BKT(J70531475A)与拆卸的SNS一起进行组装。
⑦ Ext2 BKT(J705314411A)与拆卸的SNS一起进行组装。
移动前
移动后
箭头 : 移动路径
移动前
移动后
Ext2 BKT(J705314411A)
Ent2►Ext2 SNS
(
MMI变更
)
2-M3*15
5
2-M3*6
2-M3*6
2-M
3
*
6
2-M3*15
2-M3*15
4
4
Out BKT(J70531475A)
Ent1►Out SNS
(
MMI变更
)
Ext1►Ent2 BKT
Ent1►Out SNS (MMI变更)
5
6
7
2-M3*6
Conveyor & BUT
5-71

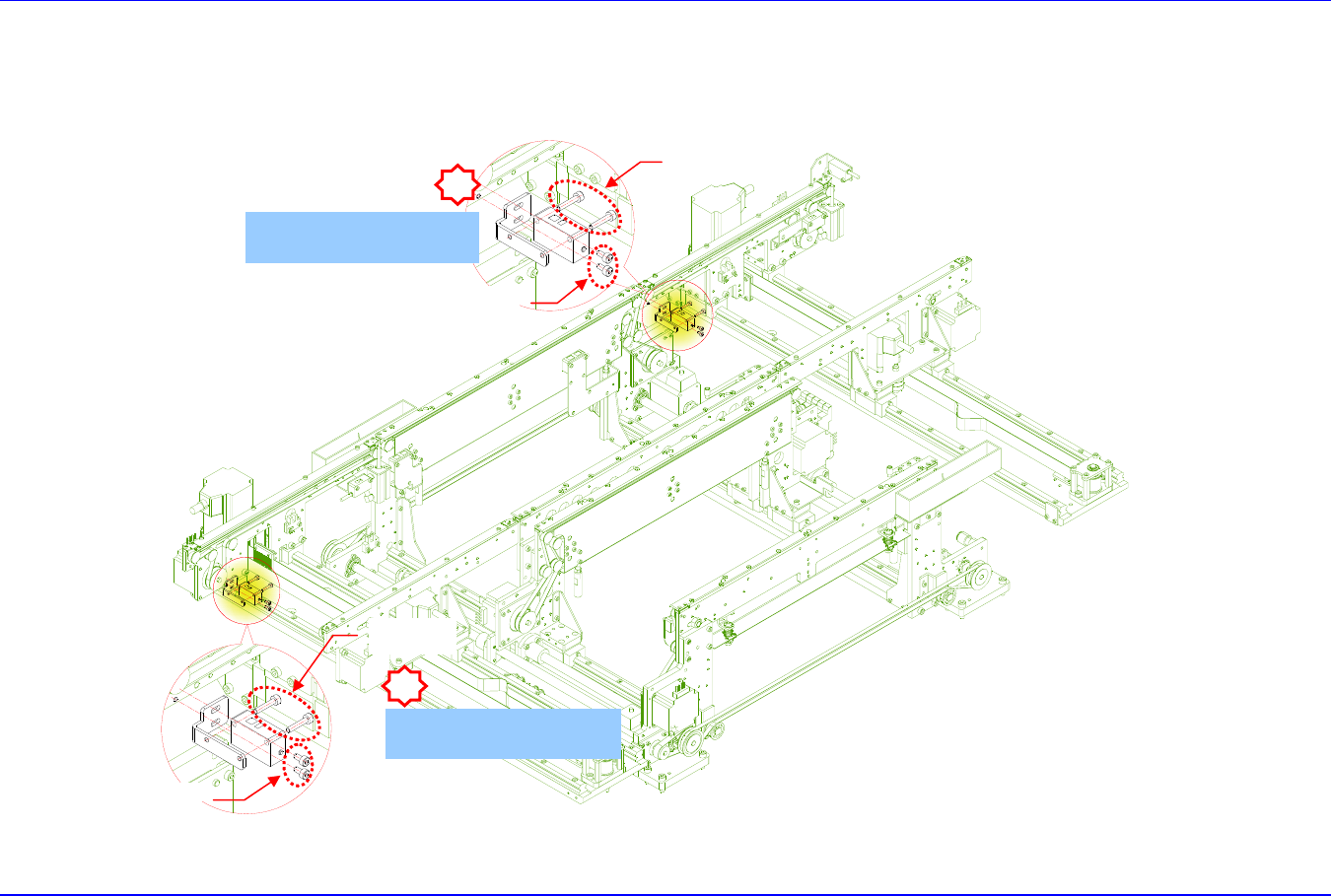

9. 按下图的序号顺序进行组装。
① Ext1 BKT(J70531545A)与拆卸的SNS一起进行组装。
② Ent1 BKT(J70531545A)与拆卸的SNS一起进行组装。
2
1
Ext1 BKT(J70531545A)
Ent2►Ext1 SNS
(
MMI变更
)
Ent1(J70531545A)
Ext2►Ent1 SNS
(
MMI变更
)
2-M3*15
2-M
3
*
6
2-M3*15
2-M
3
*
6
Samsung Component Placer SM431 Service Manual
5-72
10. 在System Setup Factory菜单中选择Option辅助菜单后，在‘Factory Setting Option’对话框中选择想要变更的PCB Flow。
为了接近Factory菜单，应在System Setup菜单中输入另外的密码。
1
2
3
