Samsung Component Placer SM431 Service Manual 5-78 4. 请除去连接在气缸接头的空气管 。 5. 拧开把气缸固定在 Upper driving link 的固定螺丝 (4-M4*10) 后，更换气缸模块。 6. 拧开固定传感器的固定螺丝 (2-M3*10) 后进行拆卸。 7. 替换时尽量把 cylinder module 紧贴到 Upper driving link 。 . Air T …
Conveyor & BUT
5-77
5.8. Air Cylinder及Sensor
5.8.1. Air Cylinder及Sensor 替换代表事例
气缸及传感器工作不良
5.8.2. 必要工具
T Wrench (其他提供工具) or Hex Wrench
Wrench (其他提供工具)
5.8.3. Air Cylinder 及 Sensor 替换次序
1. 操作示教框把X Frame移动到后面。
2. 请正常关闭PC后，关闭设备前面的Main Switch。
3. 拧开固定螺丝(4-M4*10)后，请拆卸Back Up Plate。
Back Up Plate
固定螺丝
(8-M4*10)
Samsung Component Placer SM431 Service Manual
5-78

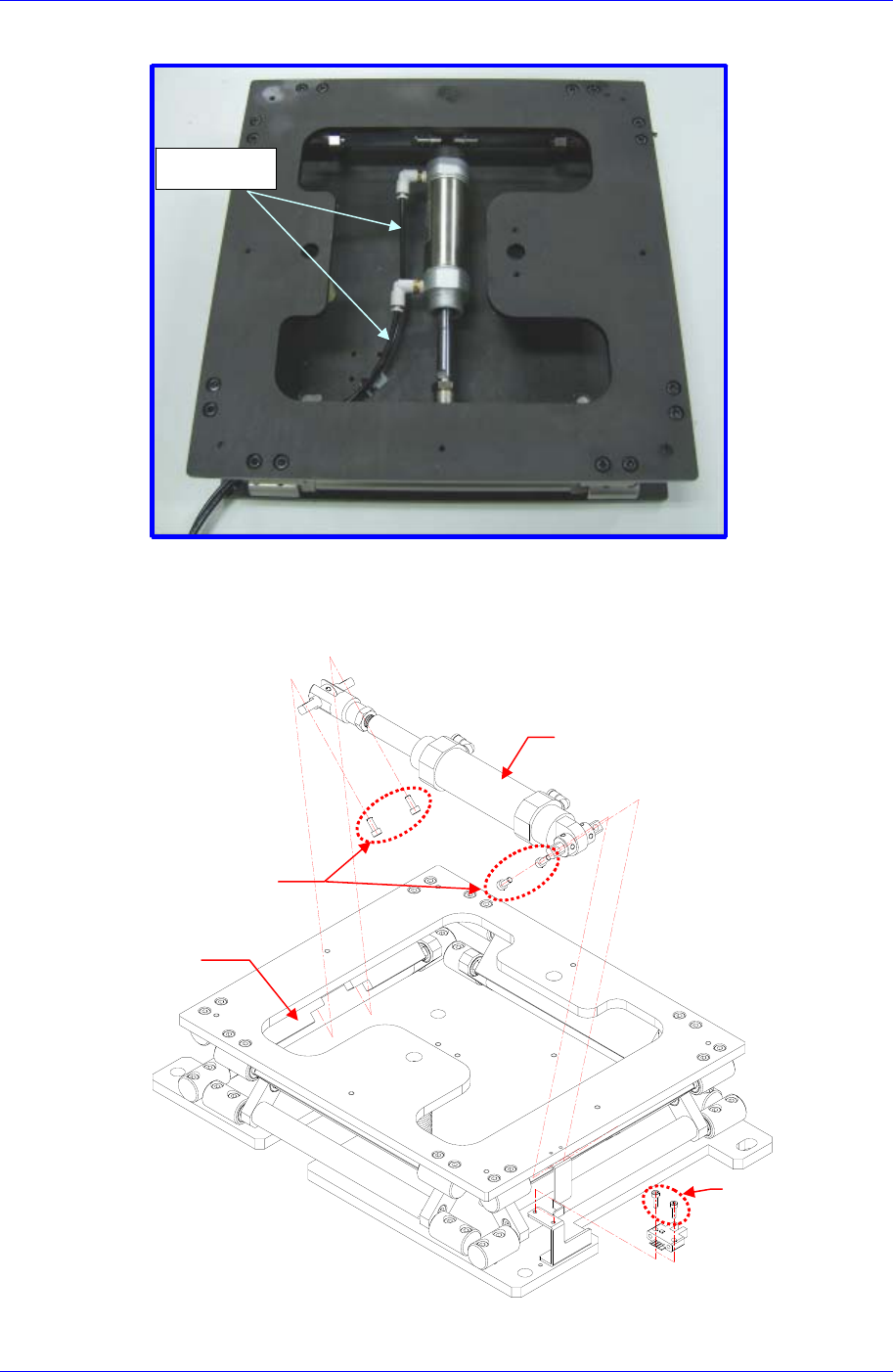

4. 请除去连接在气缸接头的空气管。
5. 拧开把气缸固定在Upper driving link的固定螺丝(4-M4*10)后，更换气缸模块。
6. 拧开固定传感器的固定螺丝(2-M3*10)后进行拆卸。
7. 替换时尽量把cylinder module紧贴到Upper driving link。.
Air Tube
4-M4*10
4-M4*10
Upper Driving
Link
2-M3*10
Conveyor & BUT
5-79

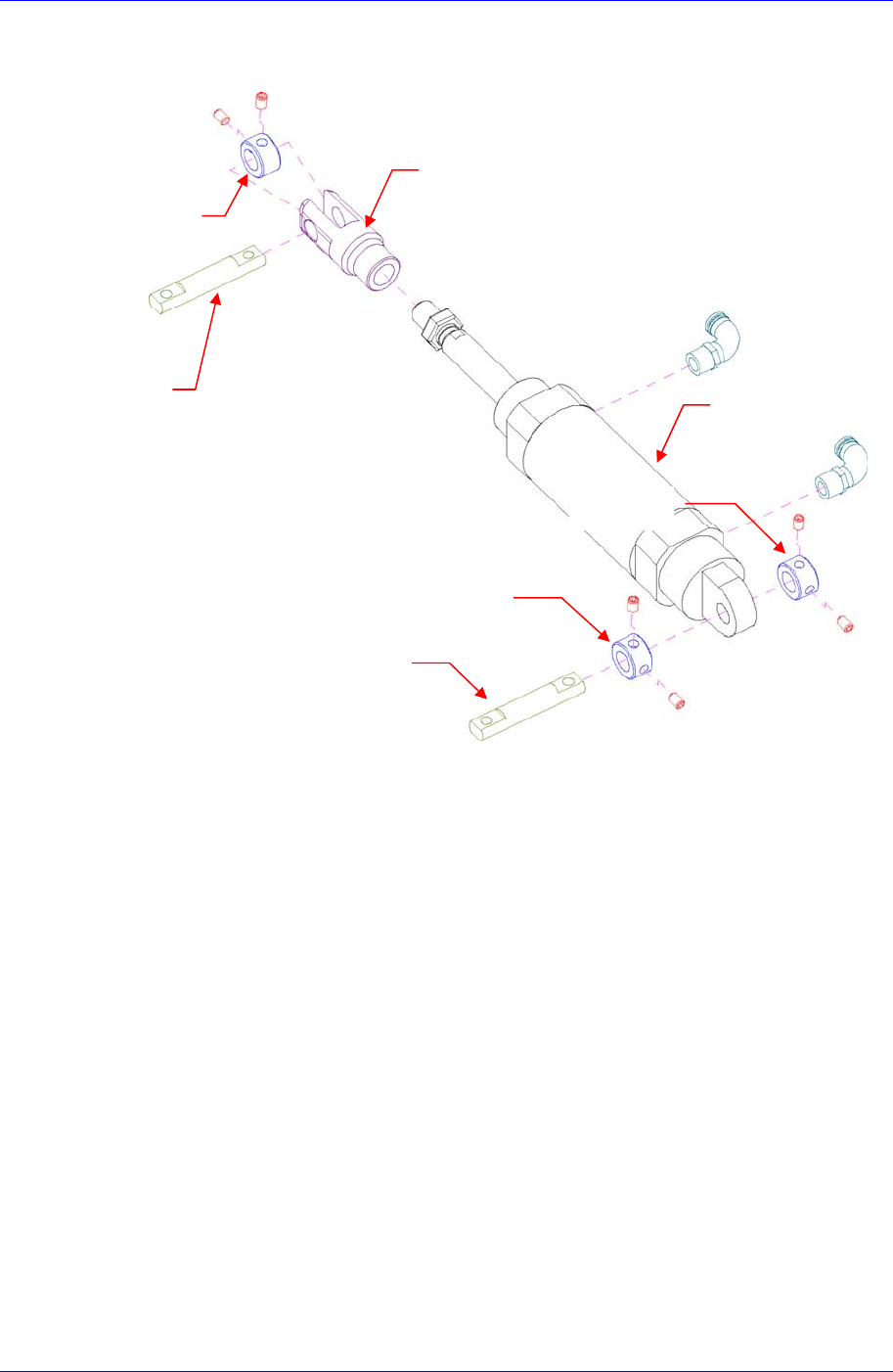

8. 首先固定Cylinder Body 的两个Ring Fixer后，Cylinder Joint部Ring Fixer的Set
Screw(M4-2个)稍微拧松一些。
9. 用手按Upper Plate，气缸工作时请确认是否发生卡住现象。如果不发生卡住现
象，则拧紧Set Screw。拧紧Ring Fixer的Set Screw时请勿施加力度，请紧贴到
Cylinder Joint进行组装。
10. 在Cylinder Joint Pin和Ring Fixer之间涂足量的润滑脂，为了使之充分吸收润滑
脂，反复用手按Upper Plate。
润滑脂: Super Lube (Synco Chemical Corp.)
11. 气缸接头上连接空气管，利用固定螺丝连接Back Up Plate。
12. 完成作业，则打开设备前面的Main Switch启动PC。
13. Back Up Table工作时确认Back Up Table正常工作与否。
Ring Fixer
Ring Fixer
Ring Fixer
Cylinder
Joint Pin
Cylinde
r
Joint Pin
Cylinder
Joint
Cylinder
Bod
y
