Samsung Component Placer SM431 Service Manual 6-10 4. 为了拆卸 X 轴马达利用十字形（ + ）螺丝刀拧开固定设备正面基准左 / 右侧顶盖 的外部 2 个、内部 10 个螺丝后拆卸盖 。 5. 分离马达的电源及编码器电线连 接器。 X-Axis Motor Position External fixing screws (2ea) Removal Direction of the Co…
X-Y Frame
6-9
6.3.3. X-Axis Motor & Ball Screw
6.3.3.1. 电动机替换次序
1. 按‘Feeder Change’把‘Front/Rear X Frame如下图所示进行移动。
2. 正常关闭PC后，关闭设备正面的总开关
3. 分离Tower Lamp Connector。
X-Axis Motor
Samsung Component Placer SM431 Service Manual
6-10
4. 为了拆卸X轴马达利用十字形（+）螺丝刀拧开固定设备正面基准左/右侧顶盖
的外部2个、内部10个螺丝后拆卸盖。
5. 分离马达的电源及编码器电线连接器。
X-Axis
Motor Position
External fixing screws
(2ea)
Removal Direction
of the Cover
X-Axis Motor
Internal fixing screws
(
10ea
)
Internal fixing
screws (10ea)
External fixing
screws (2ea)
X-Y Frame
6-11

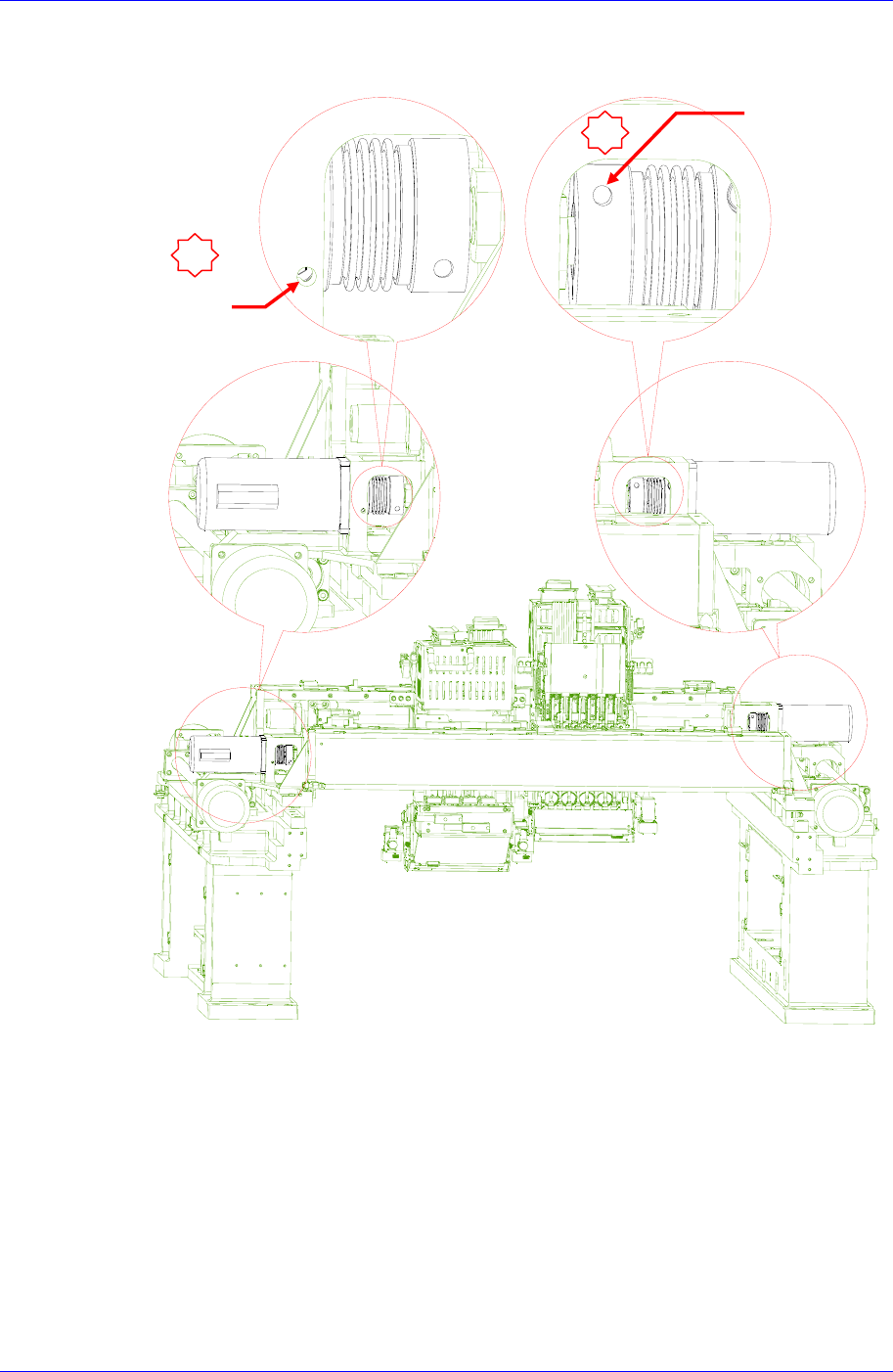

6. 利用扳手只拆卸靠近马达的六角Socket bolt(M4)(N①). 但、更换ball Screw时，
只拆卸靠近ball Screw的六角Socket bolt.
电动机替换时
除去
滚珠丝杠替
换时除去
1
2
