Samsung Component Placer SM431 Service Manual 6-14 12. 请务必执 行以下的 Calibration 。详细事项请参照 “ 第 3 章 Calibration (Page 3-3)” Axis Home Calibration ( 3.1.1 参考 ) Gantry Common X-Y Calibration ( 3.1.4 参考 ) Conveyor Calibrati…
X-Y Frame
6-13
10. 组装是拆卸的倒序。作业完成后打开设备前面的Main Switch，启动PC。

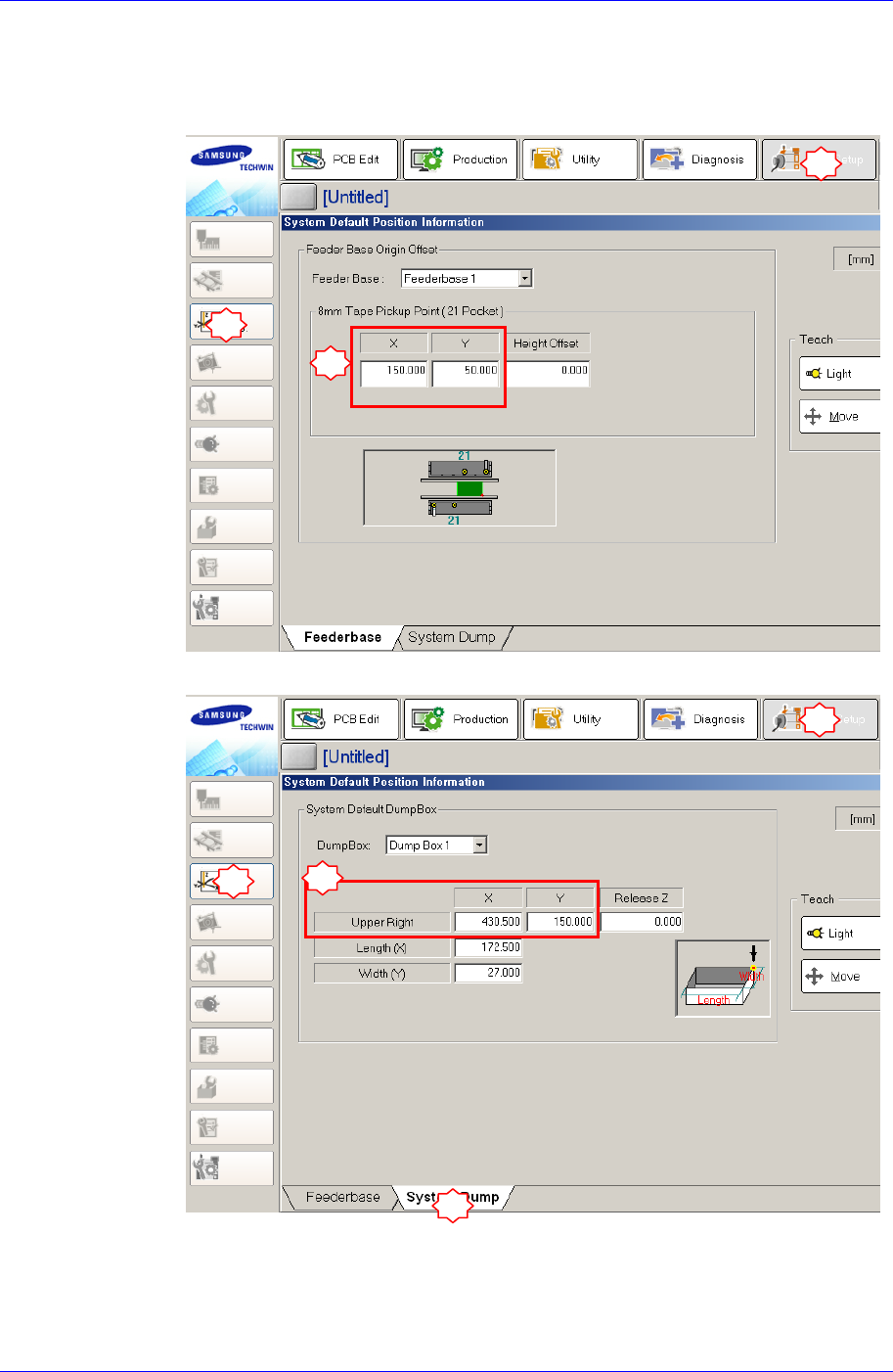

11. 请重新示教设备基准坐标点。
Feeder Base Origin (详细事项请参照 “3.2 Feeder Base (Page 3-3)”)
Dump Box (System Dump 及用户定义 Dump Box)
1
2
3
4
1
2
3
Samsung Component Placer SM431 Service Manual
6-14
12. 请务必执行以下的Calibration。详细事项请参照“
第
3
章
Calibration (Page 3-3)”
Axis Home Calibration (3.1.1参考)
Gantry Common X-Y Calibration (3.1.4 参考)
Conveyor Calibration (3.1.5 参考)
Gantry Thermal Mapping (3.1.7 参考)
Gantry Mapping (3.1.8 参考)
ANC Pos. Scan (3.1.9 参考)
13. 完成校正后，为了确认是否正常贴装部件，请执行测试。
1
2
3

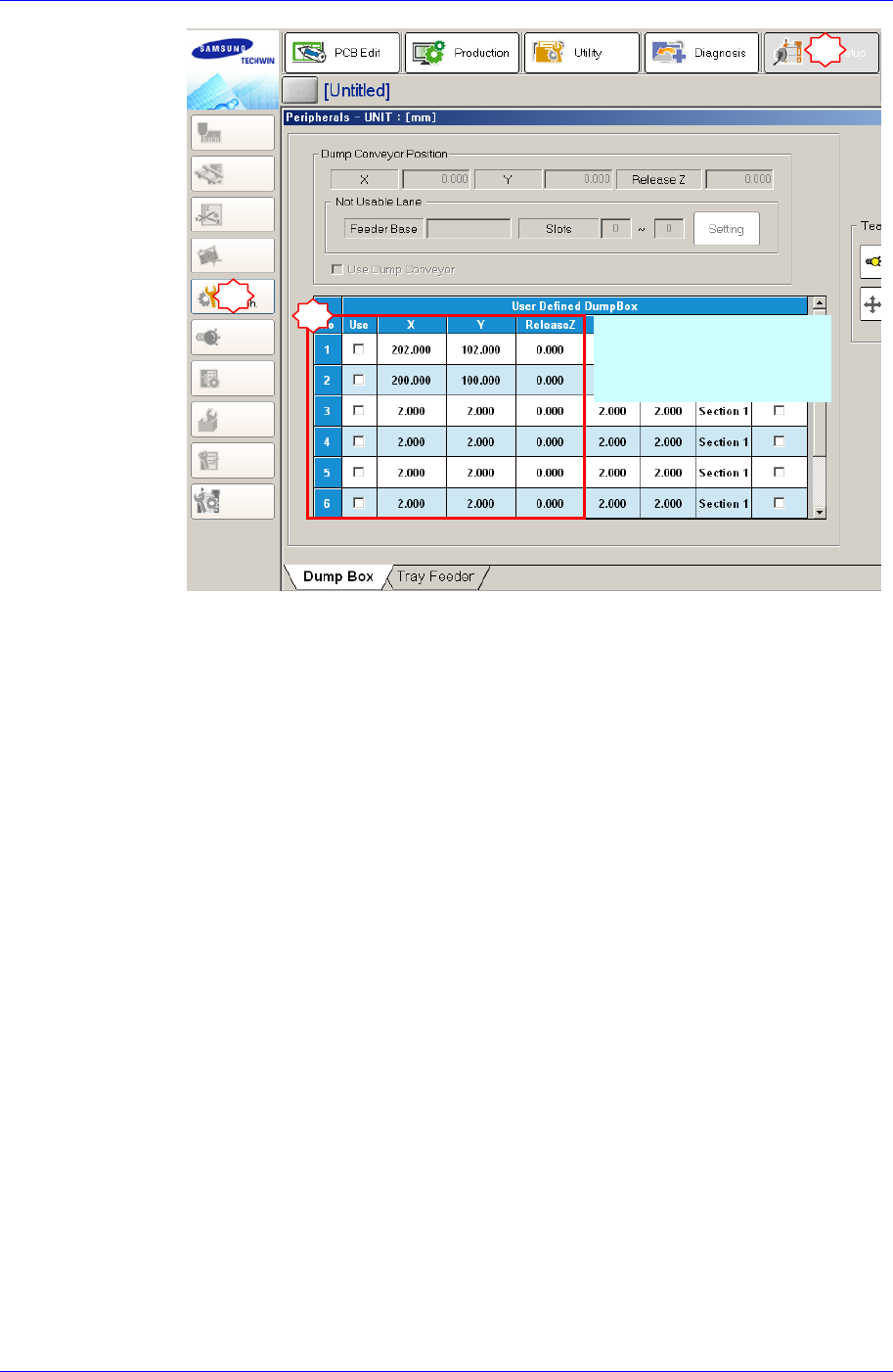

如果存在用户定义的垃圾
箱，则需要对所有垃圾箱
重新执行示教
X-Y Frame
6-15

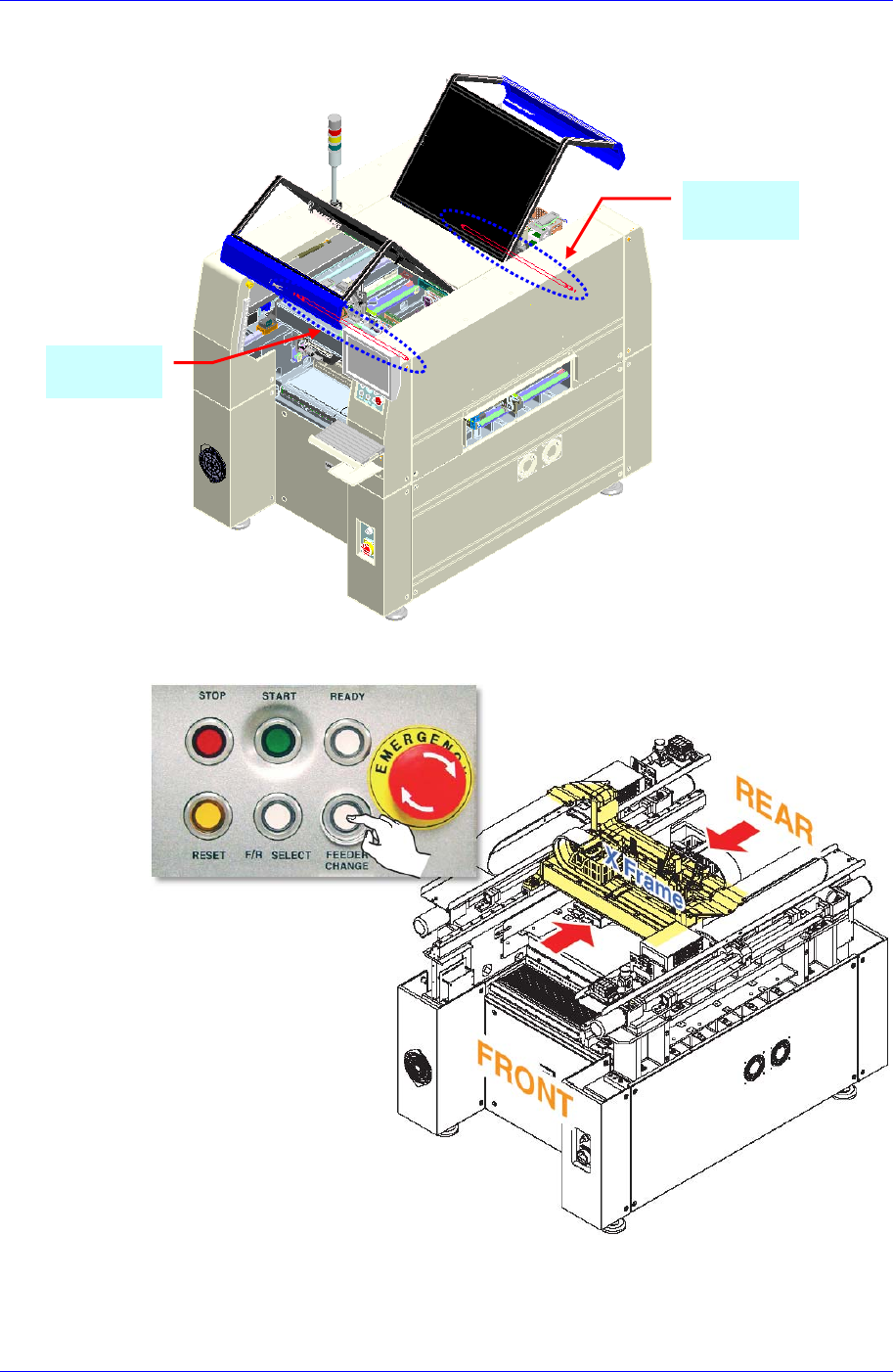

6.3.3.2. 滚珠丝杠替换次序
1. 按‘Feeder Change’把‘Front/Rear X Frame如下图所示进行移动。
2. 关闭设备电源。
X-Axis
Ballscrew
X-Axis
Ballscrew
