Samsung Component Placer SM431 Service Manual
6-22
11. Head Base置于X轴的中央后，利用Ball Screw的固定螺丝(4-M5*20)把Ball Screw
Nut固定在Head Base。这时用Dial Gage确认X轴L/M的上面和Ball Screw Nut的
平行度是否在0.02mm以下
警 告
X-Axis L/M Bolck上固定Dial Gage，顺着L/M 测定平行度进行
调整。
12. Support Unit在组装前往SEAL内部充润滑剂G-142K后固定在定位销后用固定螺
丝组装。
13. 利用扳手组装Lock Nut。
14. 组装Coupling和ball Screw。
15. 请在Ballscew注入AFE润滑油(THK)。
16. 完成作业后打开设备正面的总开关，重新启动PC。
17. 必须实行下面的 Calibration。详细事项请参照 “
第
3
章
Calibration (Page 3-3)”
Axis Home Calibration (3.1.1参考)
Fiducial Camera Scale Calibration (3.1.3 参考)
Gantry Common X-Y Calibration (3.1.4 参考)
Conveyor Calibration (3.1.5 参考)
Gantry Thermal Mapping (3.1.7 参考)
Gantry Mapping (3.1.8 参考)
ANC Pos. Scan (3.1.9 参考)
18. 完成校正后，为了确认是否正常贴装部件，请执行测试。
X-Y Frame
6-23
6.4. Y-Axis Frame
6.4.1. Y-Axis Motor & Ball Screw 代表替换事例
电动机工作不良
滚珠丝杠磨损
6.4.2. 必要工具
Dial Gage
Torque Wrench
T Wrench (其他提供工具) or Hex Wrench
弹性挡圈 手钳
十字形(+)螺丝刀
6.4.3. Y-Axis Motor & Ball Screw 替换次序

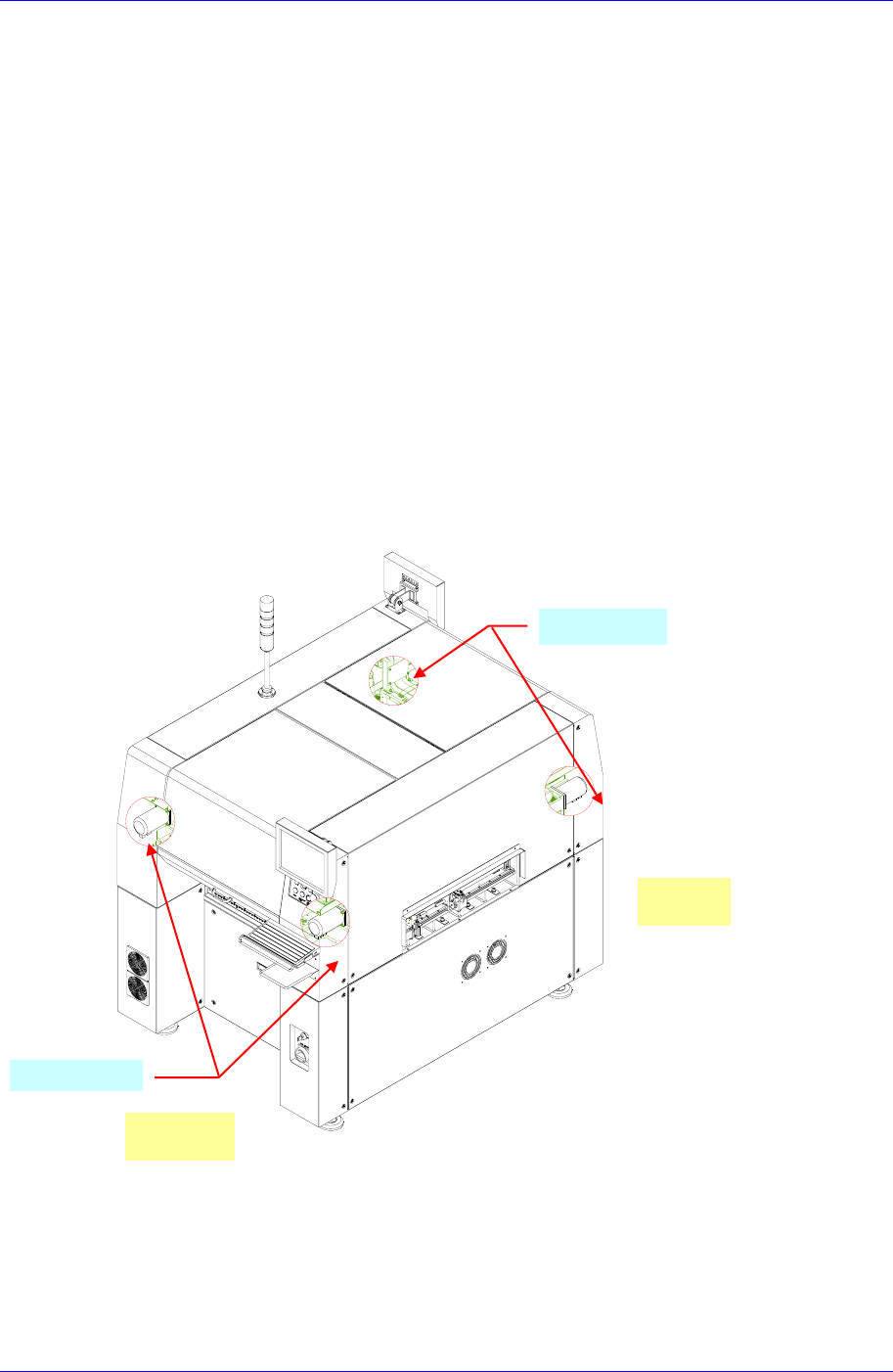

6.4.3.1. Y-Axis 电动机替换次序
Y-Axis Motor
Y-Axis Motor
Front
Rear
Samsung Component Placer SM431 Service Manual
6-24

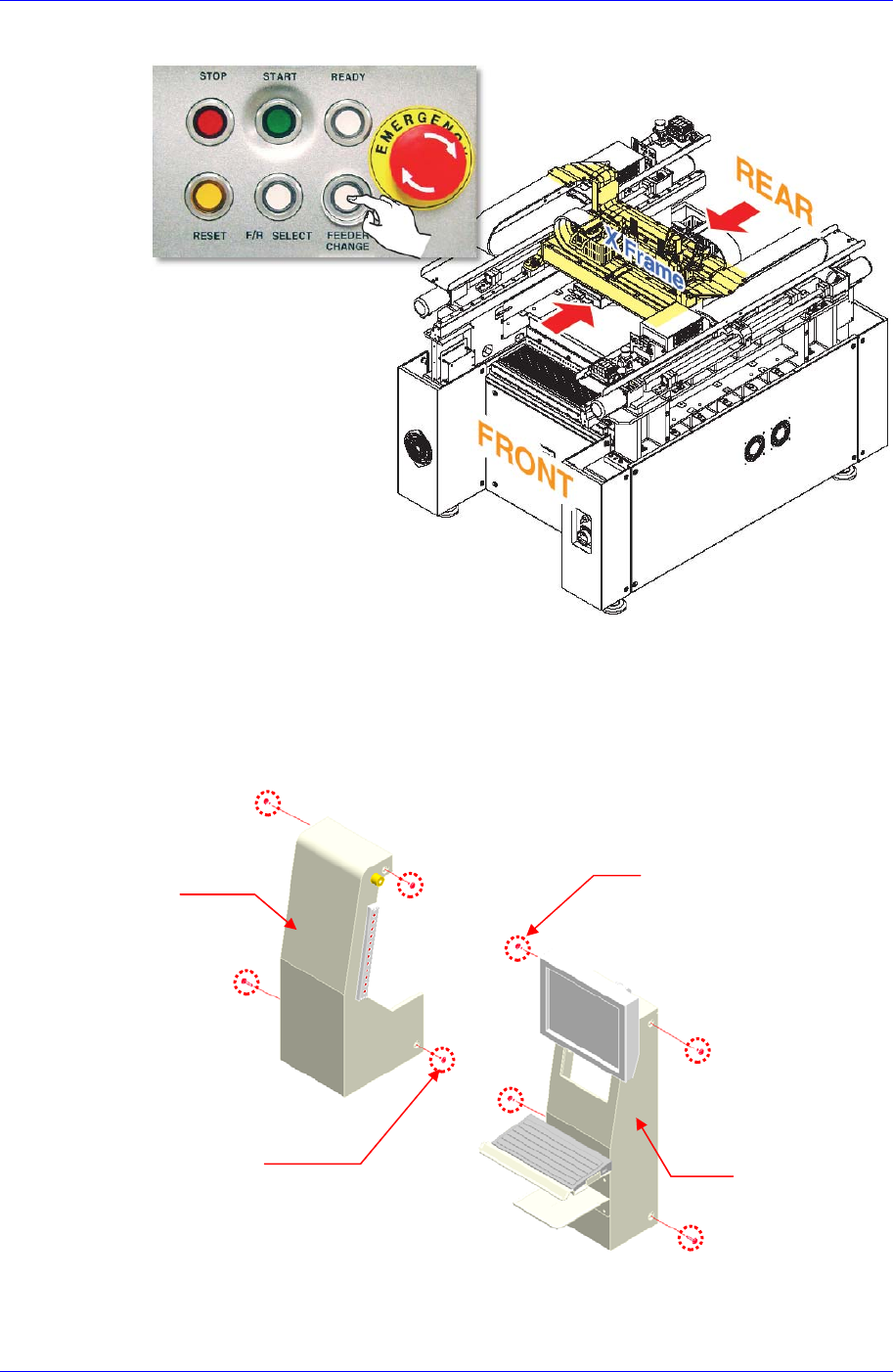

1. 按‘Feeder Change’把‘Front/Rear X Frame如下图所示进行移动。
2. 关闭设备电源。
3. 为了拆卸Upper Cover请拆卸各种显示器、鼠标、键盘的线。
4. 为了拆卸左/右侧的Front, Rear Upper Cover利用十字形螺丝刀（+）拧开各Upper
Cover的4个固定螺丝后拆卸Upper Cover。
Upper Cover
固定螺丝
固定螺丝
Upper Cover
