Samsung Component Placer SM431 Service Manual 6-24 1. 按 ‘Feeder Change’ 把 ‘Front/Rear X Frame 如下图所示进行移 动。 2. 关闭设备电源。 3. 为了拆卸 Upper Cover 请拆卸各种显示器、鼠标 、键盘的线。 4. 为了拆卸左 / 右侧的 Front, Rear Upper Cover 利用十字形螺丝刀（ + ）拧 开各 Upper C…
X-Y Frame
6-23
6.4. Y-Axis Frame
6.4.1. Y-Axis Motor & Ball Screw 代表替换事例
电动机工作不良
滚珠丝杠磨损
6.4.2. 必要工具
Dial Gage
Torque Wrench
T Wrench (其他提供工具) or Hex Wrench
弹性挡圈 手钳
十字形(+)螺丝刀
6.4.3. Y-Axis Motor & Ball Screw 替换次序
6.4.3.1. Y-Axis 电动机替换次序
Y-Axis Motor
Y-Axis Motor
Front
Rear
Samsung Component Placer SM431 Service Manual
6-24
1. 按‘Feeder Change’把‘Front/Rear X Frame如下图所示进行移动。
2. 关闭设备电源。
3. 为了拆卸Upper Cover请拆卸各种显示器、鼠标、键盘的线。
4. 为了拆卸左/右侧的Front, Rear Upper Cover利用十字形螺丝刀（+）拧开各Upper
Cover的4个固定螺丝后拆卸Upper Cover。
Upper Cover
固定螺丝
固定螺丝
Upper Cover
X-Y Frame
6-25

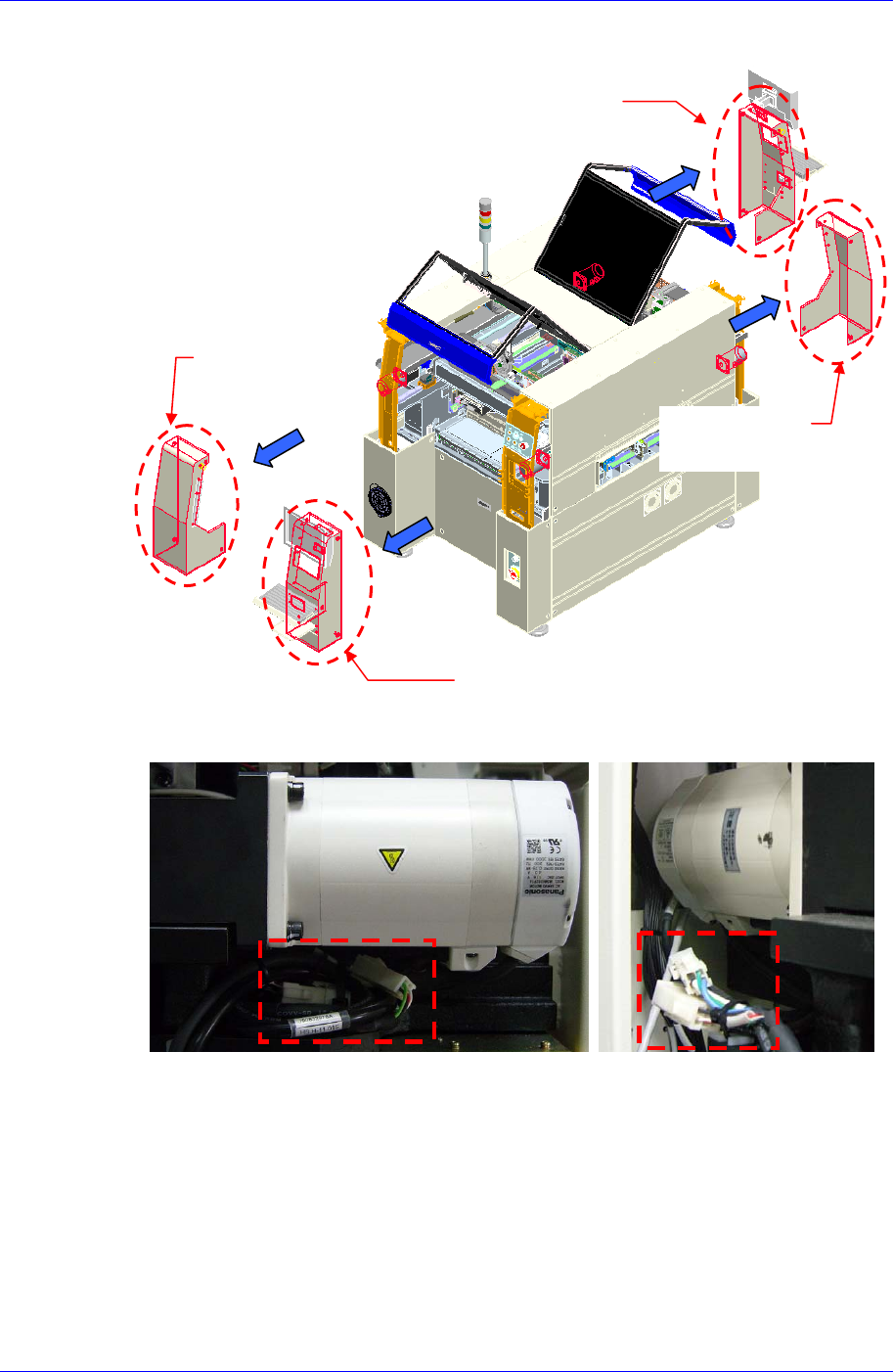

5. 下图的Front/Rear Upper Cover按箭头方向进行分离。
6. 从Y轴电动机分离出电动机电源及放大机电缆连接器。
Y2 轴马达分离时，分离
Y1轴马达分离
时，分离
Y1轴马达分离时，分离
Y2 轴马达分
离时，分离
