7.2.1.2. Feeder base module 替换次序
1. 按‘Feeder Change’按钮把Front/Rear X Frame移动到设备的中间位置
2. 正常关闭PC后关闭设备前面的Main Switch，再关掉空气阀。
3. 为了拆卸连接在 Feeder Contol Board 的电线，请用十字形螺丝刀（+）拧开下

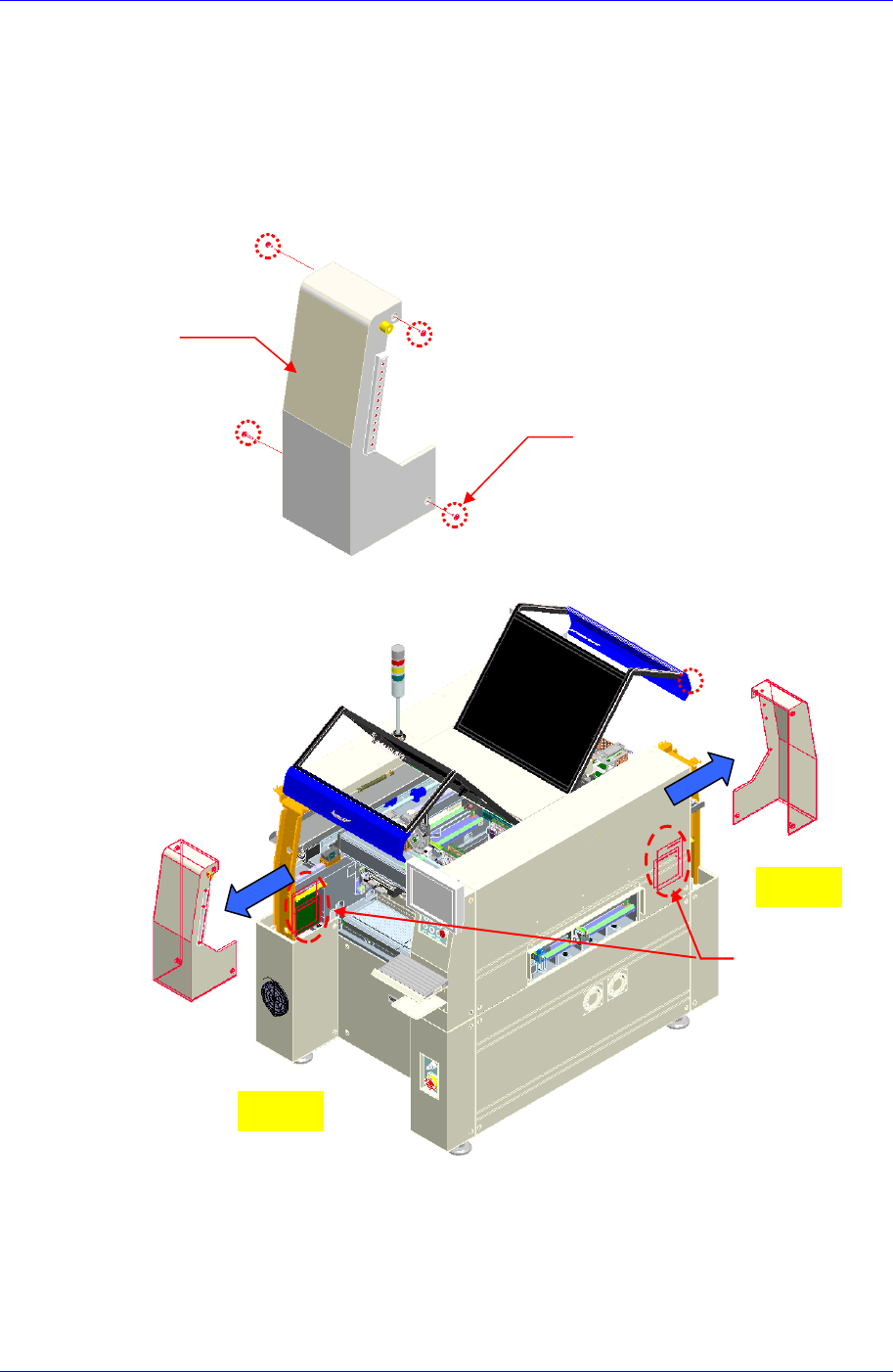

图中固定 Upper Cover 的 4 个固定螺丝后把 Upper Cover 按箭头方向进行拆
卸。
固定螺丝
Upper Cover
Feeder Control
Board
Front
Rear
Feeder Base & ANC
7-5

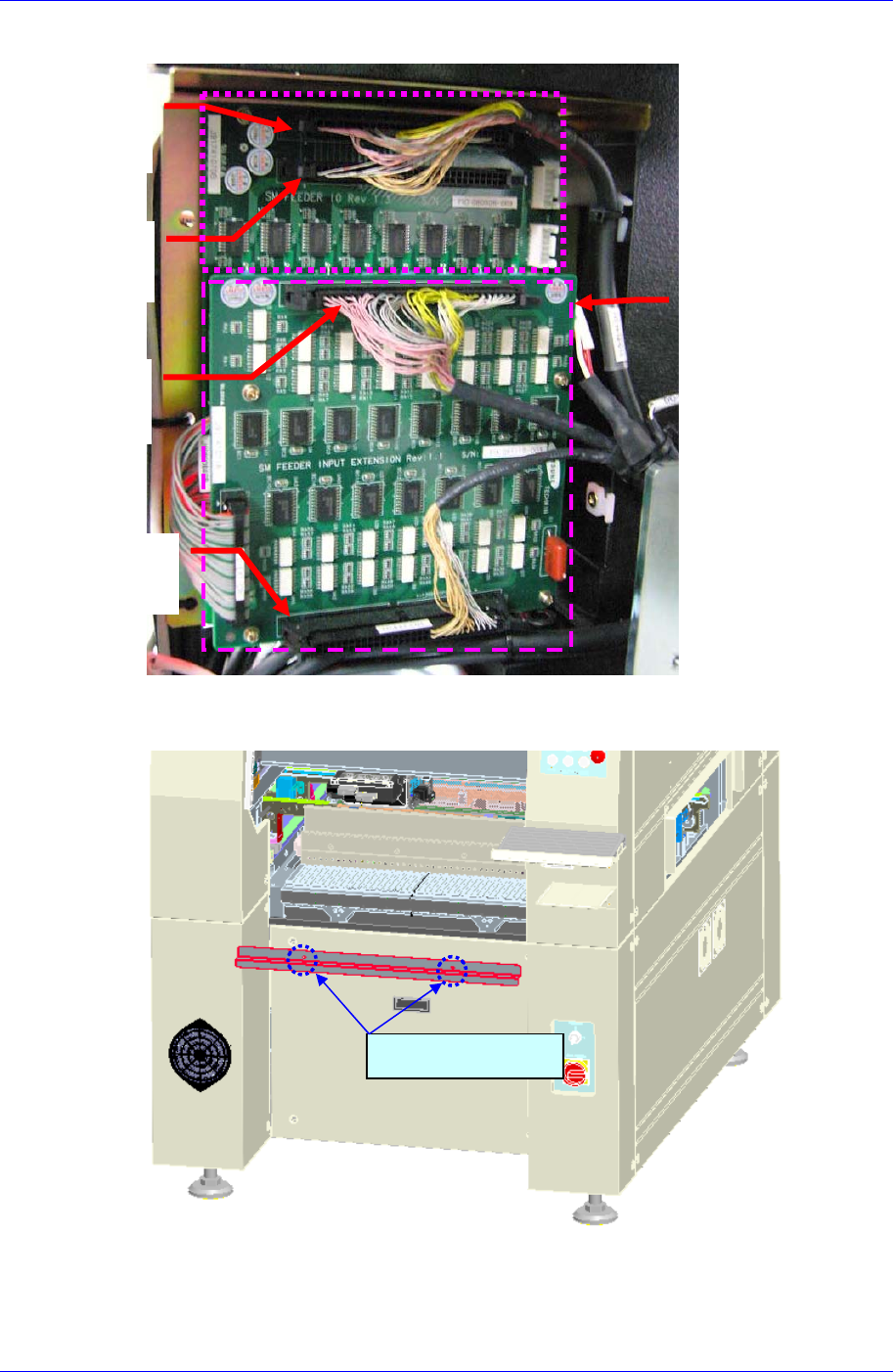

4. 请分离连接 Rear Feeder IO Board, Feeder Extension Board的连接器。
5. 用十字形螺丝刀拧开固定Front Cover的固定螺丝后拆卸Front Cover。
Left Feede
r
Base Board
Output
Right Feede
r
Base Board
Output
Left Feede
r
Base Board
Input
Right Feede
r
Base Board
Input
Feeder Extension
Board
除去2个固定螺丝
Samsung Component Placer SM431 Service Manual
7-6

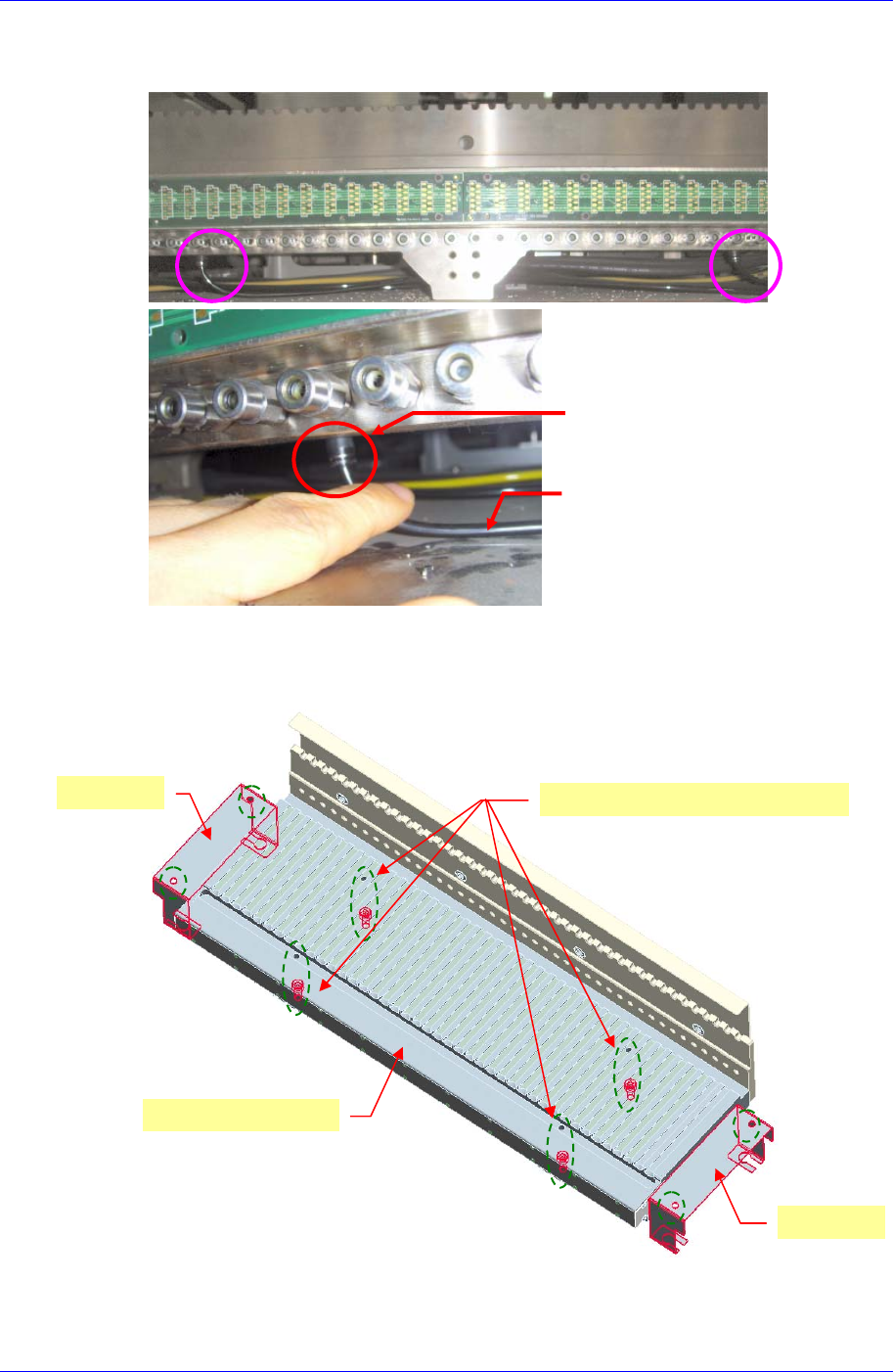

6. 为了更容易地除去连接在Feeder base Module的Air Tube，如下图所示用手向
下拽出连接Air Tube的Fitting，除去Air Tube。
7. 利用扳手拧开固定Chip Cover的固定螺丝拆卸后把扳手插入下图中孔拆卸固定
Body Feeder Base的固定螺丝。
8. 以后组装按照拆卸的倒序进行。
9. Feeder Base Module平行度调整到0.1mm 以内进行固定组装。
Fitting
Air Tube
Chip Cover
Chip Cover
缝隙之间放入扳手拧开固定螺丝
Body Feeder Base
